NPM-W 2 EJM7DJ-MB-03O-0 0 3-4 -3 生産材料のセット 2 (塗布ヘッド) 操作編 3-4 10 シリンジにジョイ ントを取り付ける ●ジョイントを押し込み ひねる。 12 シリンジホルダーにスクリューユニットをセット する 11 スクリューユニッ トにシリンジを 取り付ける 1 2 3 ①シリンジホルダーにスクリューユニットを入れる 。 ●片方の手でロックプレートを固定し、もう片方の 手で シリンジを掴んで…
NPM-W2 EJM7DJ-MB-03O-00
4
マルチ認識カメラ、
ノズルチェンジャー
にウエスをかぶせる
3-4-2
手順
へ
10
9
7
スクリューユニッ
トにノズルを取り
付ける
5
シリンジからジョ
イントを取り外す

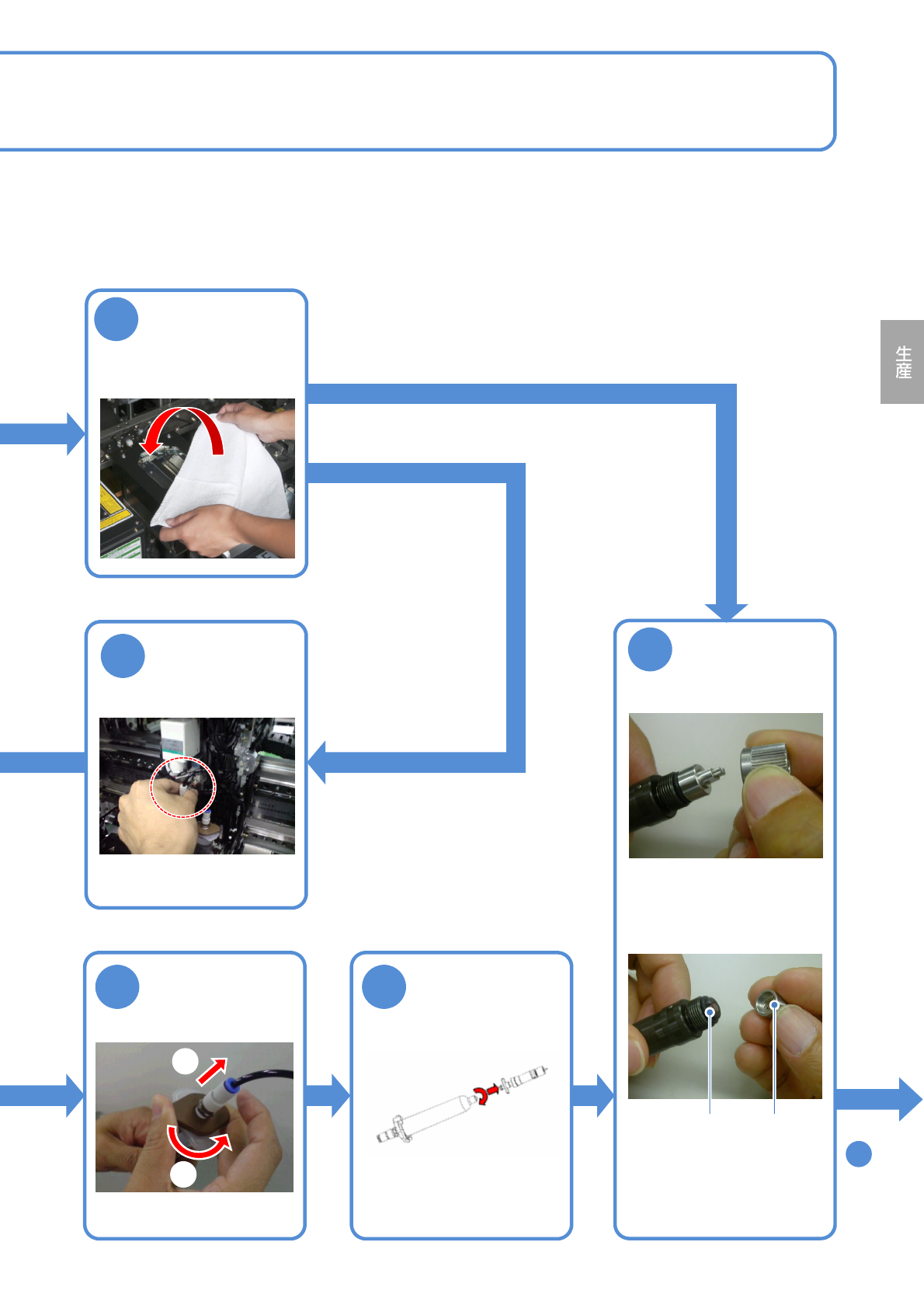

■新規生産材料のセット
■シリンジ交換
エアプラグを外す
1
2
8
シリンジよりスク
リューユニットを
外す。
●ノズルのガイドピンをノズ
ルホルダーの溝に合わせる。
溝
ガイド
ピン
●シリンジの先端を上から見
て反時計回りに回す。
NPM-W2 EJM7DJ-MB-03O-00
3-4-3
生産材料のセット 2
(塗布ヘッド)
操作編
3-4

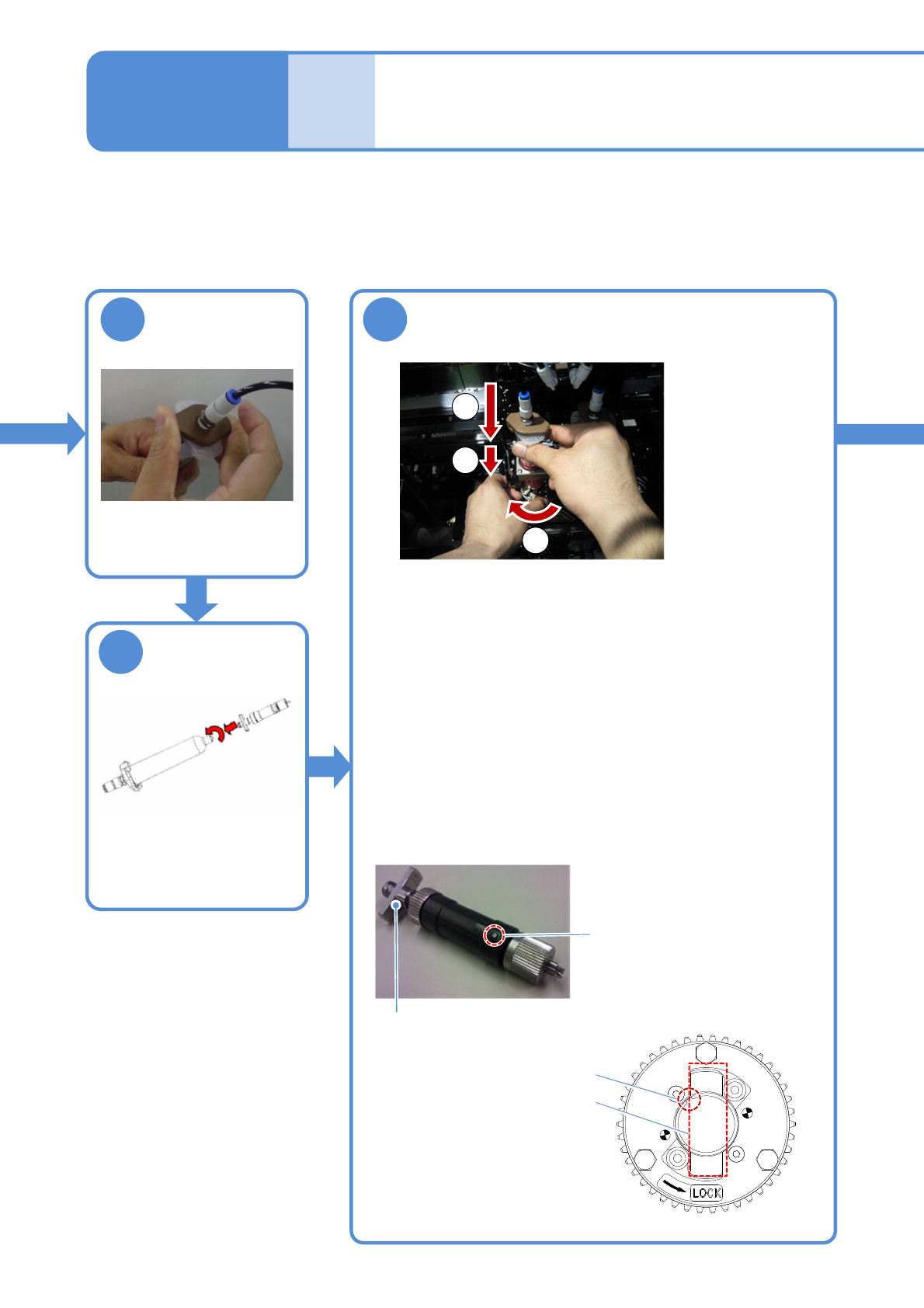

10
シリンジにジョイ
ントを取り付ける
●ジョイントを押し込み
ひねる。
12
シリンジホルダーにスクリューユニットをセット
する
11
スクリューユニッ
トにシリンジを
取り付ける
1
2
3
①シリンジホルダーにスクリューユニットを入れる。
●片方の手でロックプレートを固定し、もう片方の手で
シリンジを掴んで、回転させる。
②ガイドピンをハウジングの溝に差し込む。
●シリンジを回転させたときに、シリンジホルダーも回転
する程度の小さな力で差し込むこと。
③フランジをシリンジホルダーの溝に差し込む。
●シリンジを回転させて押し込む。
フランジ
ガイドピン
スクリューユニット
ハウジングの溝
シリンジホルダー
シリンジホルダーの溝
●シリンジの先端を上から
見て時計回りに回す。
●30 mLシリンジに取り付け
られる。
NPM-W2 EJM7DJ-MB-03O-00

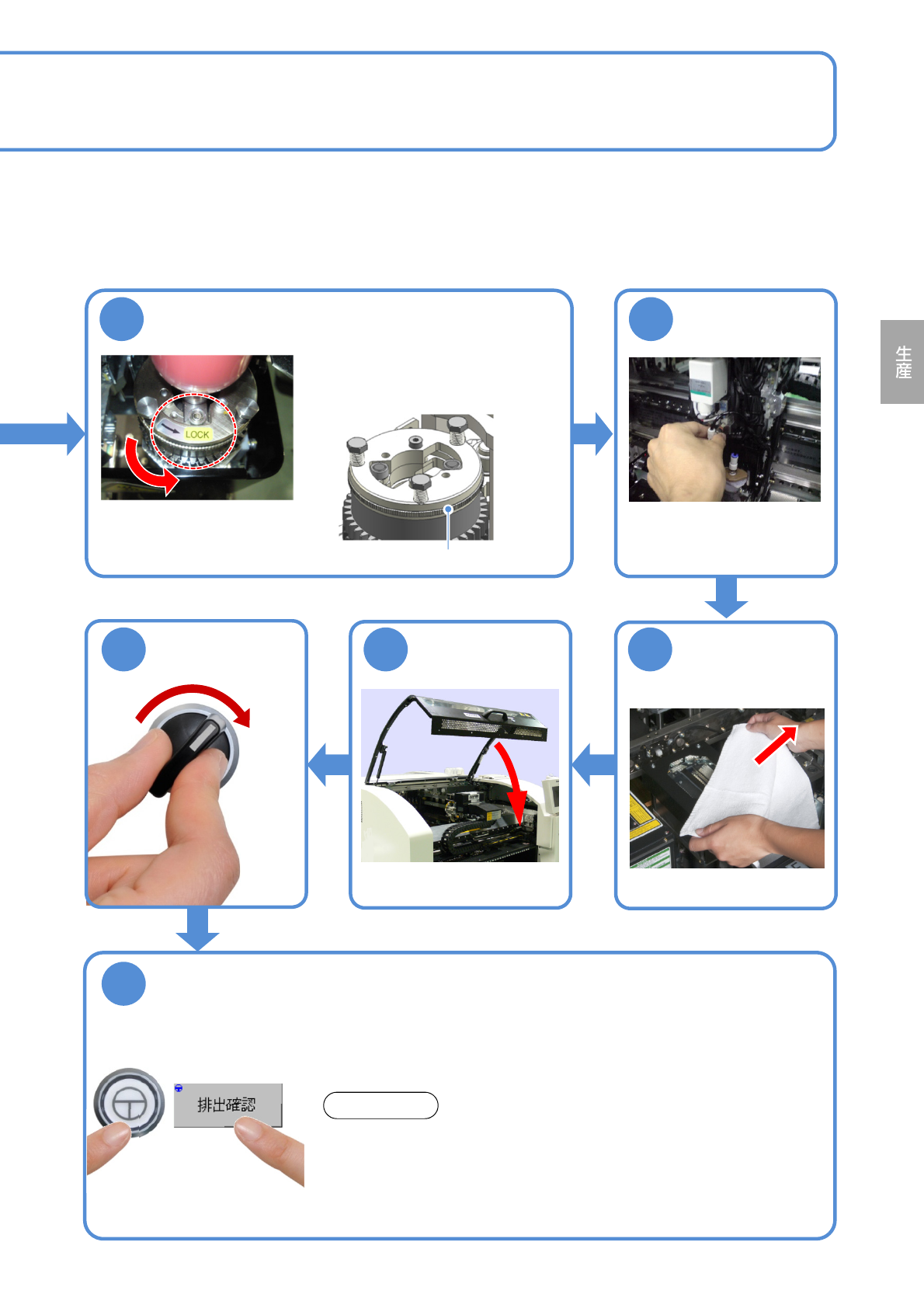

13
ロックプレートを反時計回りに回してシリンジを
ロックする
3-4-4
15
ウエスを取り外す
14
エアプラグを接続
する
ロックプレート
●ロックプレートがロック位置まで
確実にきていることを確認して
ください。
16
SERVO
ON
17
18
ENABLING
●スクリュー内に接着剤を充填させるため十分な排出確認を行う。(吐
出圧0.12 MPaで30秒以上を推奨。吐出圧の設定方法(→P.6-1-16))
●強制排出後は捨て打ち確認を行い、ノズル先端の状態を確認する。
強制排出後の拭き取り動作は、設備内への接着剤の飛散を防ぐもので
す。ノズル先端の清掃は別途捨て打ちユニットで行うこと。
スクリュー内に接着剤がある状態でシリンジの取り付け取り外しを行う
と、スクリュー内に気泡が発生することがあります。この気泡は塗布不
良を引き起こすので、スクリューユニットからシリンジを外した場合に
は、必ず清掃を行い、排出確認で再度接着剤を充填してください。
お願い
