NPM-W2 EJM7DJ-MB-06O-00
6-1-18-6
NPM-W2 EJM7DJ-MB-06O-00
F
6-1-19-1
B
A
データ
修正

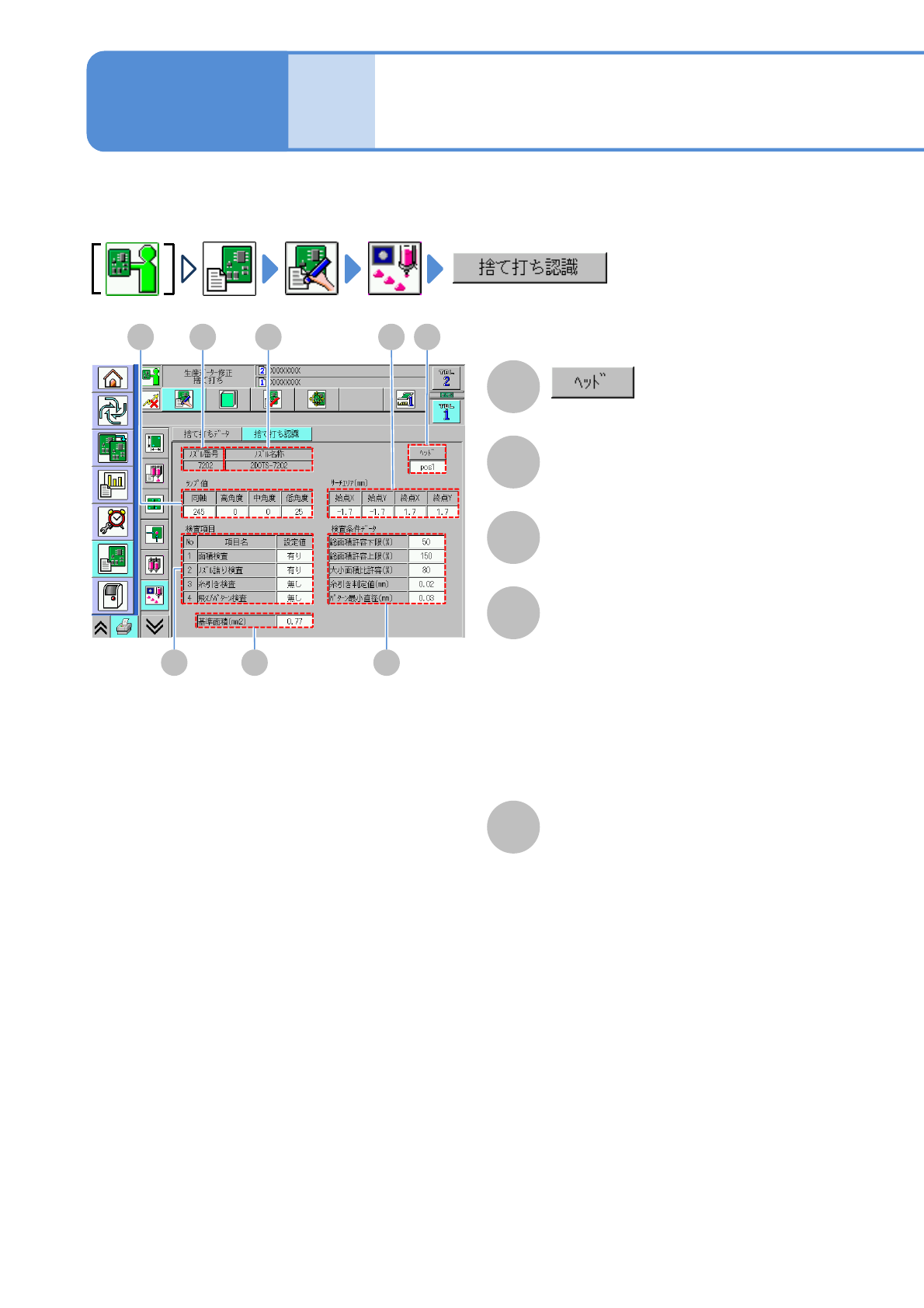

捨て打ち認識データの修正
(塗布ヘッド)
操作編
6-1-19
捨て打ち認識に使用する認識用のデータを表示、設定します。
該当ノズルポジションを表示。
B
ノズル番号
C
ノズル名称
D
ランプ値
ヘッドカメラ照明の明るさを表示。
同軸：
ランプ値同軸を表示します。
高角度：
ランプ値高角度を表示します。
中角度：
ランプ値中角度を表示します。
低角度：
ランプ値低角度を表示します。
E
サーチエリア(mm)
始点X：
サーチエリア左下のX座標を表示します。
始点Y：
サーチエリア左下のY座標を表示します。
終点X：
サーチエリア右上のX座標を表示します。
終点Y：
サーチエリア右上のY座標を表示します。
ACD
G
E
H
NPM-W2 EJM7DJ-MB-06O-00
6-1-19-2
F
検査項目
面積検査：
面積検査の有無を表示します。
ノズル詰り検査：
ノズル詰り検査の有無を表示します。
糸引き検査：
糸引き検査の有無を表示します。
飛びパターン検査：
飛びパターン検査の有無を表示します。
G
検査条件データ
総面積許容下限(%)：
総面積許容下限値を表示します。
総面積許容上限(%)：
総面積許容上限値を表示します。
大小面積比許容(%)：
大小面積比許容値を表示します。
糸引き判定値(mm)：
糸引き判定値を表示します。
パターン最小直径(mm)：
パターン最小直径を表示します。
パターン最小直径サイズは、使用する
ノズルの穴直径よりも小さい値を設定
してください。
H
基準面積(mm
2
)
