NPM-W 2 EJM7DJ-MB-04O-0 0 生産 4-4-4 -3 過判定入力画面 2 操作編 4-4-4 1 （一括で未入力分が NG に設定される） 1 2 + （異物検査のときに、不良判定にかかわ らず基板全体に装着されない） （異物検査のときに、不良判定された位 置に装着されない） + ■一括の判定（不良判定の個数 < 100 ） 一括の判定で装着の可否判定を設定する 2

100%1 / 714
NPM-W2 EJM7DJ-MB-04O-00
1

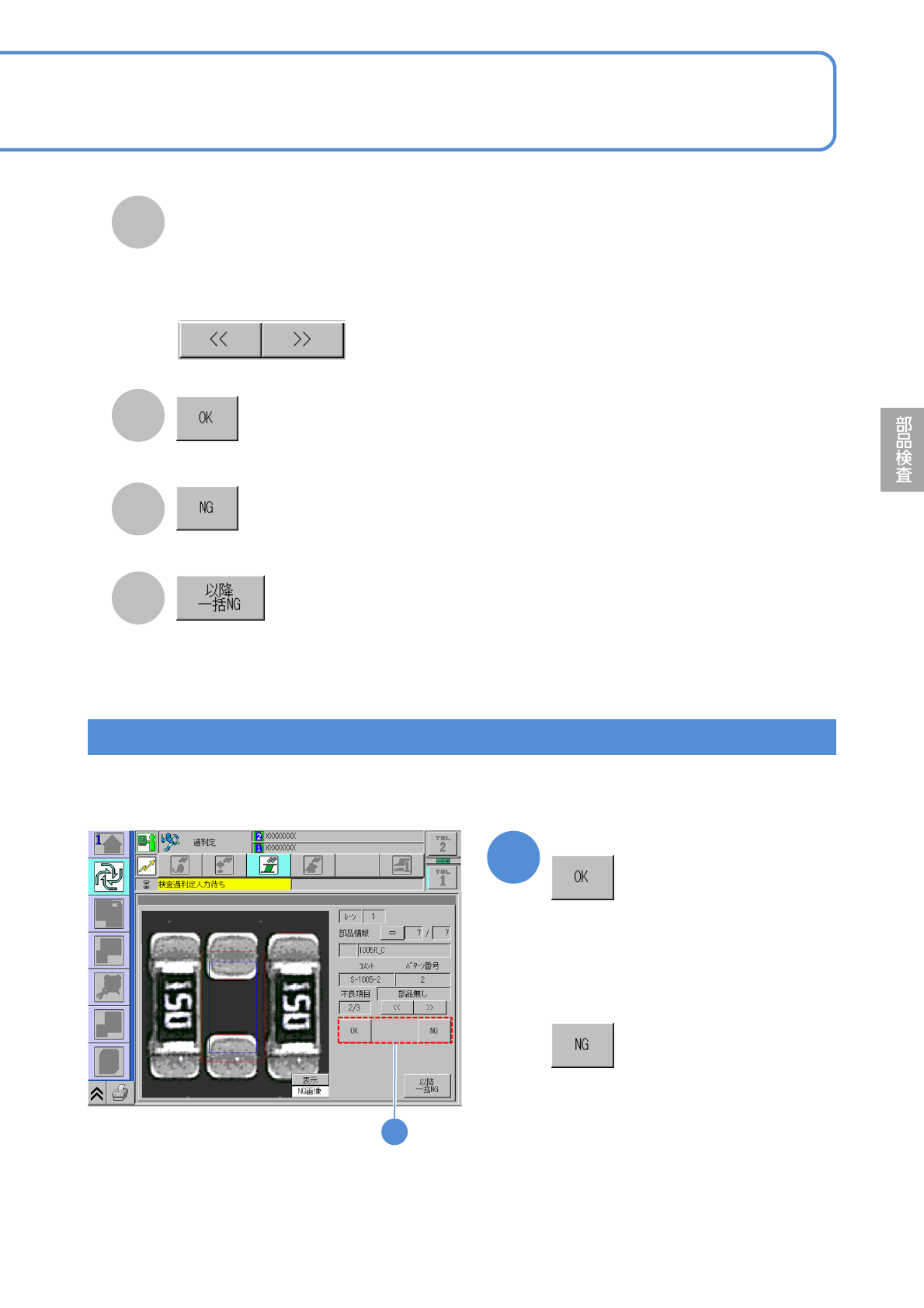

装着の可否判定を設定する
4-4-4-2
1
■過判定 (良品判定) のとき
■部品ごとの判定
●異物検査のときに部品が装着される。
●他の不良部品があれば次が表示される。
■不良部品判定 のとき
●異物検査のときに部品が装着されない。
●他の不良部品があれば次が表示される。
G
H
表示された検査箇所を過判定(良品判定)に設定。
I
表示された検査箇所を不良判定に設定。
J
未入力分の検査不良箇所を一括ですべて不良に設定。
●検査がすべて終了するまでこのボタンを使えない。
表示する画像を切り替える
分子/分母
“異物検出” の場合
：画像数／全画像数 (→P.4-4-4
-5 ‘異物検査NG画面’)
“異物検出”以外の場合 ：不良項目数／全不良項目数
“不良項目”によって表示内容は異なる。
NPM-W2 EJM7DJ-MB-04O-00
生産
4-4-4-3
過判定入力画面 2
操作編
4-4-4
1
（一括で未入力分がNGに設定される）
1
2
+
（異物検査のときに、不良判定にかかわ
らず基板全体に装着されない）
（異物検査のときに、不良判定された位
置に装着されない）
+
■一括の判定（不良判定の個数 < 100）
一括の判定で装着の可否判定を設定する
2
NPM-W2 EJM7DJ-MB-04O-00
4-4-4-4
■部品ごとに判定するとき
1
■一括の判定（不良判定の個数 ≥ 100）
1
（異物検査のときに、部品は装着されない）
●100件を超えた部品についても検査は
実施されている。
■一括で判定するとき
（異物検査のときに、一括で未入力の
部品が装着されない）
●100件を超えた部品についても検査は
実施されている。
