NPM-W2 EJM7DJ-MB-04O-00
4-4-2-2
G
検査結果
検査ヘッドを搭載しているか、または直
後に検査排出コンベヤーが設置されてい
るときに表示される。
●本設備が最後に搬出した基板の検査結
果に従って、OK/NGが表示される。
●検査排出コンベヤーに基板が停止する
ときは、黄色の背景色になる。
H
基板のマーカー
(設備を選んでいるときに表示される)
基板に検査不良があるときに右上端に表
示される。
黄色：基板の検査結果にNGがある状態。
水色：基板の検査結果にNG装着がある
状態。
●NG装着とNGがあるときは黄色が優
先で表示される。
F
流れ方向の矢印
(設備を選んでいるときに表示される)
青色：
工程待ちではない状態。
黄色：
工程待ち、または再投入待ち状態。
NPM-W2 EJM7DJ-MB-04O-00
生産
4-4-3-1
検査モニター 1
操作編
4-4-3

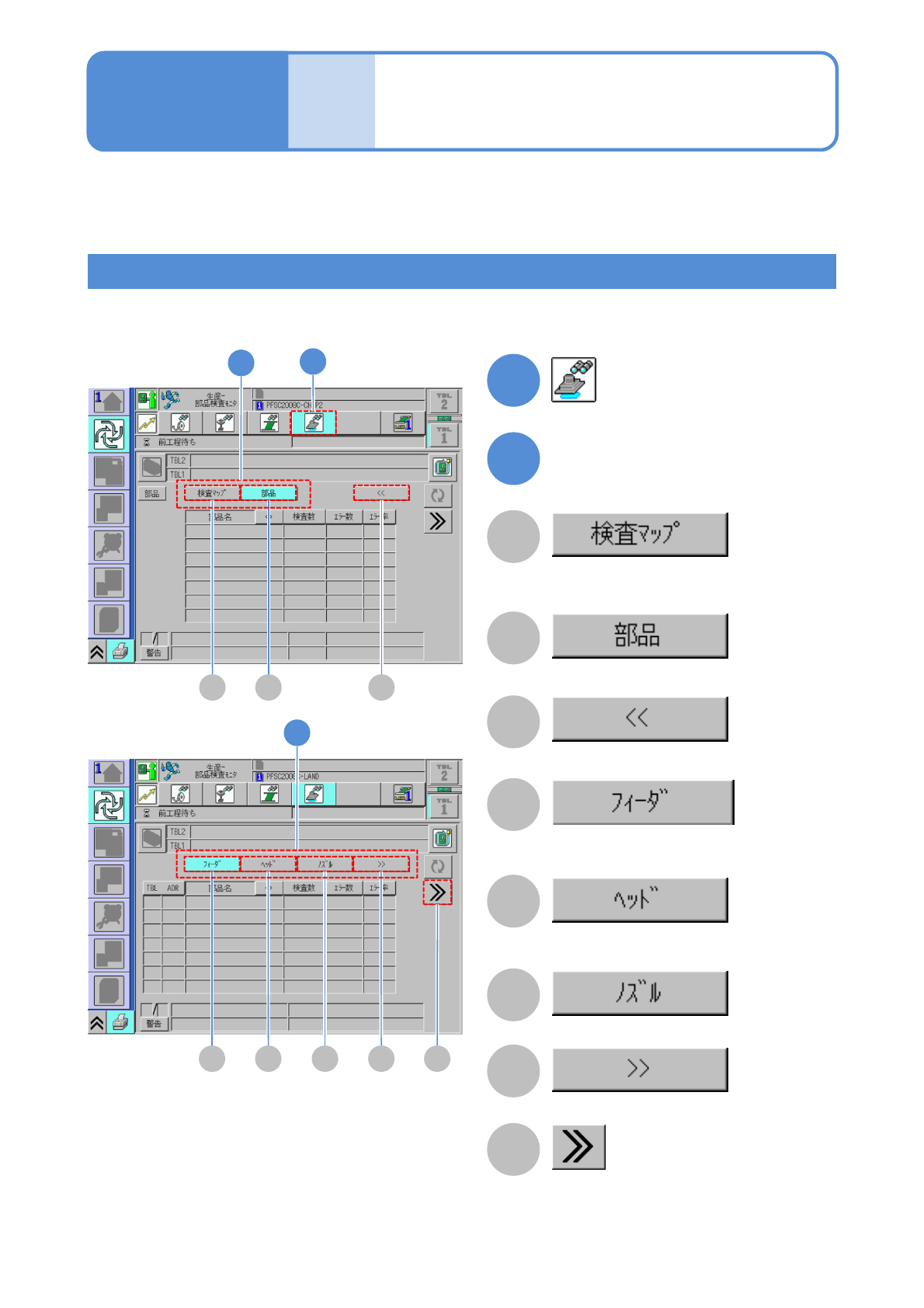

生産中画面または生産情報メニューで、LNBに収集されているエラー情報をライン全体または単体で確認す
ることができます。LNBに接続されてないときは、情報を表示できません。
1
A
B
部品単位の検査結果情報が表示される。
C
次のページが表示される。
D
フィーダー単位の検査結果情報が表示さ
れる。
E
検査ヘッド単位の検査結果情報が表示さ
れる。
2
表示項目を選ぶ
F
ノズル単位の検査結果情報が表示される。
G
前のページが表示される。
H
検査情報の詳細表示が表示される。
1
A B C
■1ページ目
■2ページ目
D E G
2
F H
2
基板上のNG位置がマップに表示される。
検査情報
NPM-W2 EJM7DJ-MB-04O-00
4-4-3-2
