NPM-W 2 EJM7DJ-MB-09O-0 0 9-1-10 -2 ■大型基板装着ライン 交互実装モード ( シングルレーン ) ●基板搬送ロスを最小限にできます。 ●最小数のフィーダー配置で高効率生産が できます。 ■高効率装着ライン 交互実装モード ■最速装着ライン 独立実装モード ●デュアル搬送ができない大型基板の搬送 ができます。 ●同一基板に最速で装着できます。 NPM-W2 は、実装モードの組合せにより、お客 様の多様な…
NPM-W2 EJM7DJ-MB-09O-00
仕様
9-1-10-1
特徴

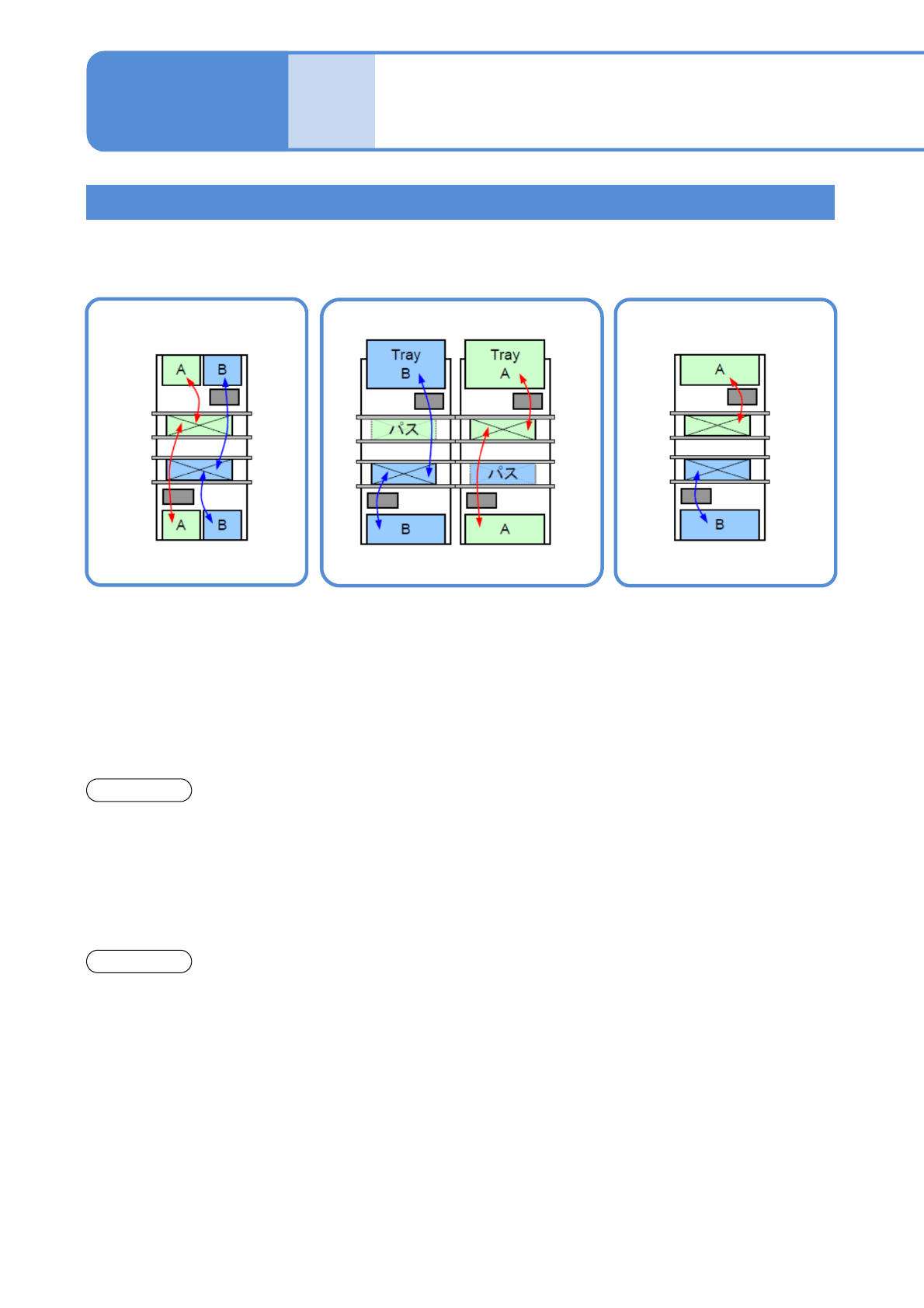

■交互実装モード
●ヘッドが交互に動作し、生産
を行う。
●各ヘッドが前後レーンの基板
に対して生産を行う。
●ヘッドが交互に動作し、対象
レーンの生産が完了すると、他
レーンの生産を行う。
■交互前(後)実装モード
*1）
■独立実装モード
*1）
●前後のヘッドを使用して前(後)レー
ンの基板だけを生産し、後(前)レー
ンの基板は通過させる。
●各ヘッドが各レーンの生産
基板に対して独立して生産
を行う。
前ヘッド: 前レーンの生産
後ヘッド: 後レーンの生産
●基板搬送ロスを最小限に
する。
●レーンごとに生産開始、停止がで
きる。
●レーンごとに生産開始・
停止ができる。
●ヘッド交互動作による
ヘッド待機(対向ヘッドの
動作待ち)がないため、生
産性が向上する。
*2）
機種切替
●設備を停止させて、各
レーンの機種切り替えを行
う。
●基板が通過中に、停止中のレーン
の機種切り替え(生産データ切り替
えや台車交換
*3）
、トレイマガジン
交換)ができる。
●片側生産中に停止中の
レーンの機種切り替え(生
産データ切り替えや台車
交換
*3）
)ができる。
*1) 独立実装モード、交互(前／後)実装モードは、装着ヘッド仕様のときに有効です。
*2) 基板サイズによって、ヘッド待機が生じることがあります。
*3) 機種切り替え対応ユニット選択時(→P.9-1-13)
デュアルレーンモードでは、作成したデータによって交互実装モードと独立実装モードがあります。
■注意点
1. 生産データが選択されていないレーンは、生産しません。
2. データ作成、実装モードの設定はNPM-DGSで行ってください。
詳しくは(→『NPM-DGS』取扱説明書を参照)
実装モード 1
操作編
9-1-10
設備単体
NPM-W2 EJM7DJ-MB-09O-00
9-1-10-2
■大型基板装着ライン
交互実装モード(シングルレーン)
●基板搬送ロスを最小限にできます。
●最小数のフィーダー配置で高効率生産が
できます。
■高効率装着ライン
交互実装モード
■最速装着ライン
独立実装モード
●デュアル搬送ができない大型基板の搬送
ができます。
●同一基板に最速で装着できます。
NPM-W2は、実装モードの組合せにより、お客様の多様な生産形態に対応します。
ライン
NPM-W2 EJM7DJ-MB-09O-00
仕様
9-1-10-3
■無停止機種切り替えライン
独立実装モード
●一方のレーンで生産しながら、他のレーン
の機種切り替えができます。
(独立機種切り替え)
独立実装モード + 交互(前/後)実装モ－ド
独立実装モード
交互(前/後)実装モード
実装モード 2
操作編
9-1-10
ライン
