NPM-W2 EJM7DJ-MB-06O-00

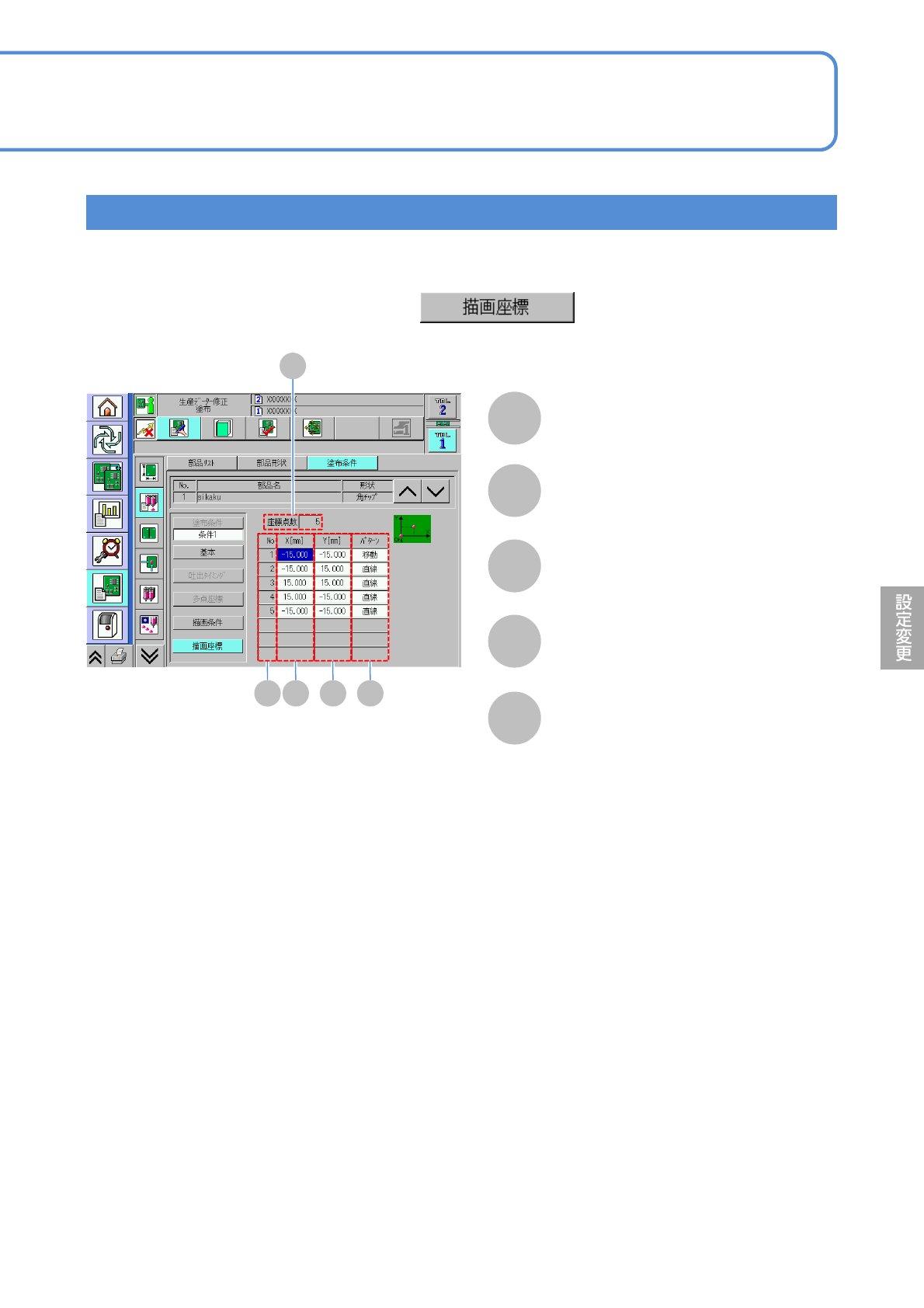

描画座標の設定
「塗布条件」画面(→P.6-1-15-1)から
描画データがある場合のみ
A
B
A
座標点数
該当部品リストの描画座標の点数を表
示。
B
No
1から順番で表示。
C
X[mm]
塗布座標Xを表示。
D
Y[mm]
塗布座標Yを表示。
E
パターン
該当座標データの動作パターンを表示
します。
移動：
塗布または描画の動作を行わずにXY
ユニットが移動のみ行います。
直線：
1つ前の座標から直線の描画動作を行
います。
塗布：
打点塗布の塗布動作を行います。
C D E
6-1-15-6

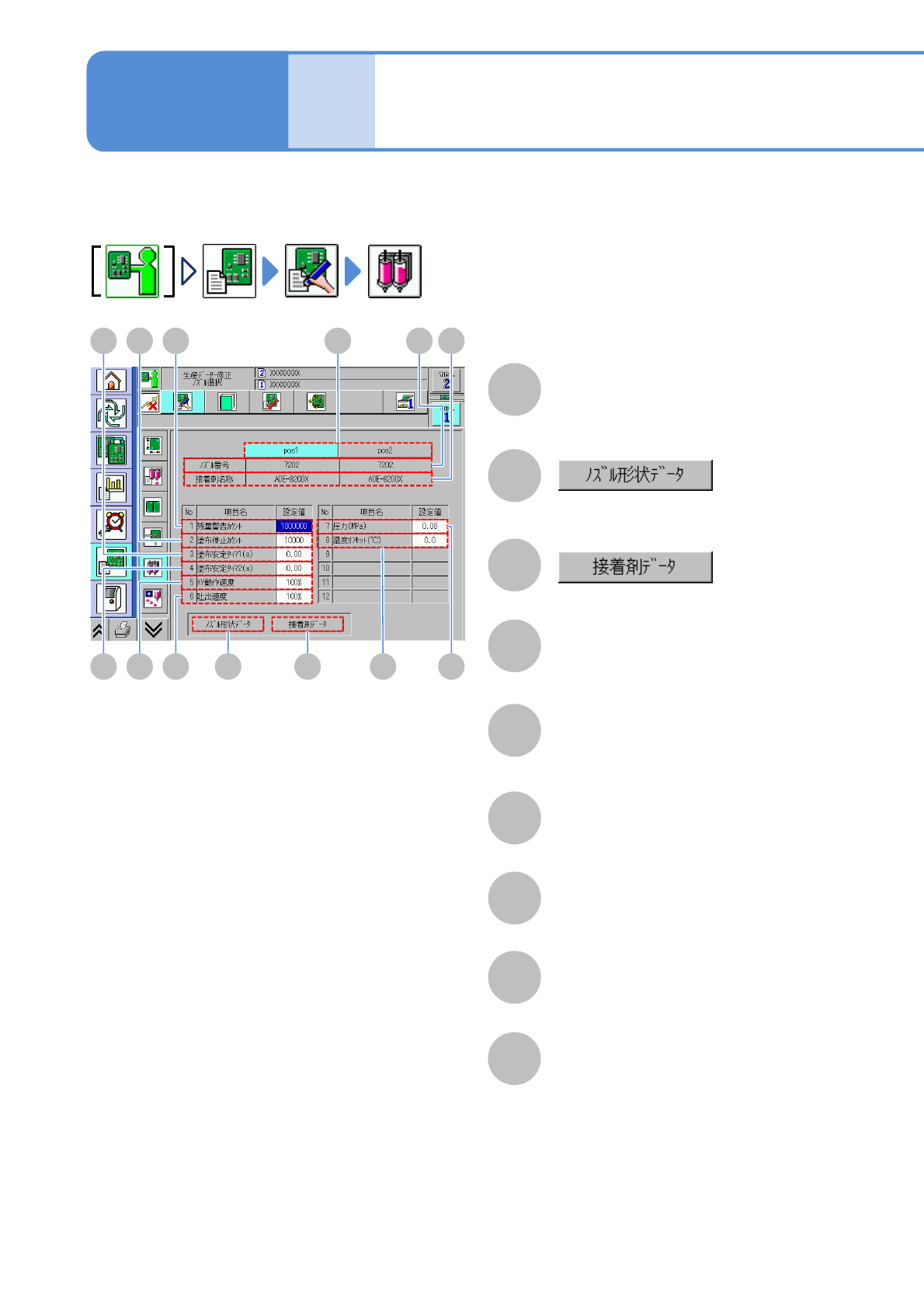

NPM-W2 EJM7DJ-MB-06O-00
6-1-16-1
A
A
データ
修正
ノズル選択データの修正
(塗布ヘッド)
pos1/pos2
操作編
6-1-16
各ヘッドで使用するノズルの制御パラメーター情報の確認、修正を行います。
F
I B
E
選択したノズルポジションの制御パラ
メーター情報を表示。
DGH
J K C LM
B
ノズル形状データのライブラリー画面を
表示。
C
接着剤データのライブラリー画面を表
示。
D
ノズル番号
ヘッドで使用するノズル形状データの
ノズル形状コード番号を表示。
E
接着剤名称
ヘッドで使用する接着剤データの接着
剤名称を表示。
F
残量警告カウント
残量警告カウントの確認、修正を行う。
G
塗布停止カウント
塗布停止カウントの確認、修正を行う。
H
塗布安定タイマー1(s)
塗布安定タイマー(塗布前)の確認、修正
を行う。
I
塗布安定タイマー2(s)
塗布安定タイマー(塗布後)の確認、修正
を行う。
NPM-W2 EJM7DJ-MB-06O-00
6-1-16-2
J
XY動作速度
生産中のXY動作速度の確認、修正を行
う。
K
吐出速度
塗布動作時の吐出速度(ネジ軸の回転速
度)の確認、修正を行う。
L
圧力(MPa)
シリンジへ供給するエアの圧力の確認、
修正を行う。
M
温度オフセット(℃)
温調ユニットにおける材料温度の確認、
修正を行う。
温調ユニットには、接着剤ライブラ
リーで設定された温度に温度オフセッ
トを加算した値が設定されます。
