NPM-W 2 EJM7DJ-MB-07O-0 0 マシン パラメー ター トレイ原点オフセット /吸着位置の確認 吸着位置のオフセット値を確認する A 原点オフセット値を確認する A B トレイフィーダーの吸着位置オフセット値 /TP 軸と TL 軸の原点オフセット値を 確認します。 操作編 7-3-18 ● TP [mm] トレイフィーダーの TP 軸の原点オフ セット値。 ● TL [mm] トレイフィーダーの TL 軸の原点オフ…
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
7-3-17-3
マルチ認識カメラの確認 2
A
照明モード
●透過:透過モード
● 1:反射1モード
● 2:反射2モード
● BGA:反射BGAモード
A B C D
設備に設置されているフィーダーのメモリー情報を表示します。
マルチ認識カメラランプ値
B
照明
C
基準値
各照明の照明モードごとのランプ基準値。
D
オフセット値
各照明の照明モードごとのランプオフ
セット値。
表示 色 照明種類
透過 赤 透過照明
反射 茶 反射照明
側方 桃 側方照明
枠の拡大図
H
F EG
EF G
H
E
G
F
側方照明
透過照明
反射照明
操作編
7-3-17
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
トレイ原点オフセット
/吸着位置の確認
吸着位置のオフセット値を確認する
A
原点オフセット値を確認する
A
B
トレイフィーダーの吸着位置オフセット値/TP軸とTL軸の原点オフセット値を確認します。
操作編
7-3-18
●TP [mm]
トレイフィーダーのTP軸の原点オフ
セット値。
●TL [mm]
トレイフィーダーのTL軸の原点オフ
セット値。
原点オフセット値
位置オフセット値 X[mm]Y[mm]
マークA・B点のX/Y方向の位置オフ
セット値。
位置オフセット値 Z[mm]
マークC・D・E点のZ方向の位置オフ
セット値。
A B
A
B
C
C
B
■シングルトレイフィーダーのとき
表示されない。
トレイA/Bを切り替える。
■ツイントレイフィーダーのとき
■シングルトレイフィーダーのとき
表示されない。
トレイA/Bを切り替える。
■ツイントレイフィーダーのとき
7-3-18
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター

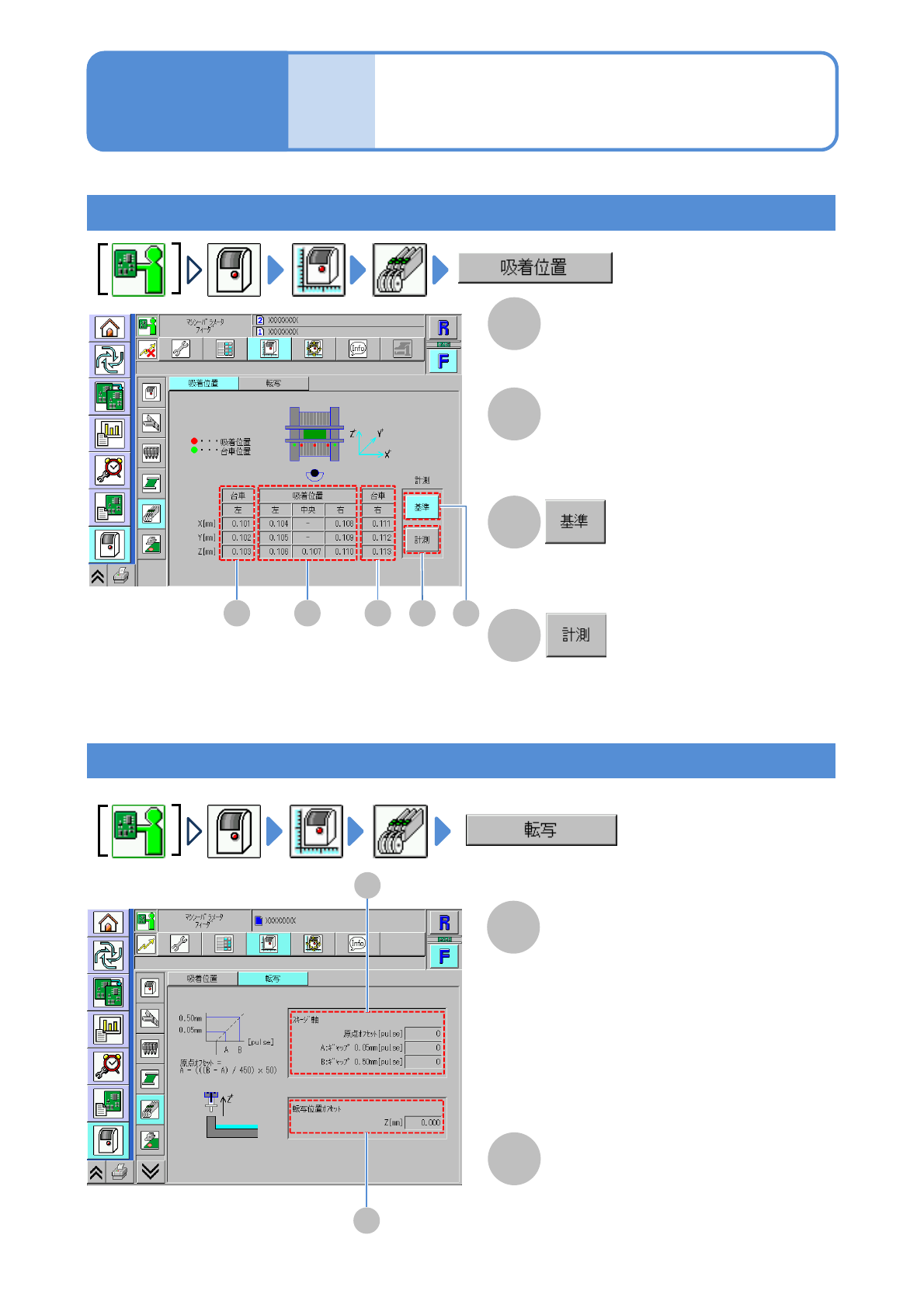

フィーダー吸着位置
A B
A
B
フィーダー吸着位置
/転写位置オフセットの確認
A
7-3-19
操作編
7-3-19
台車位置のオフセット値
X[mm]/Y[mm]/Z[mm]
左右の台車の位置オフセット値。
吸着位置のオフセット値
X[mm]/Y[mm]/Z[mm]
フィーダーの吸着位置のオフセット値。
(X/Y/Z座標)
転写位置オフセット
A
B
A
B
スキージ軸のオフセット値
転写位置のオフセット値 Z[mm]
●原点オフセット[pluse]
スキージ軸の原点オフセット値。
●A:ギャップ0.05 mm[pluse]
スキージ軸のA点(0.05 mm位置)オフ
セット値。
●B:ギャップ0.50 mm[pluse]
スキージ軸のB点(0.50 mm位置)オフ
セット値。
転写位置のZ軸方向オフセット値。
CD
C
D
キャリブレーション時に計測したすべ
ての値を表示する。“－”で表示され
ているものは計測対象外箇所のデータ。
交換台車を再接続した後で、吸着動作
を行う時に計測した値を表示する。台
車の値のみ表示する。
