NPM-W2 EJM7DJ-MB-02O-00
2-5-1-2
OFF
SERVO
2
3
4
5
へ
ノズルチェンジャー／捨て打ちユニットに手が届かないときは、作業台を使ってください。

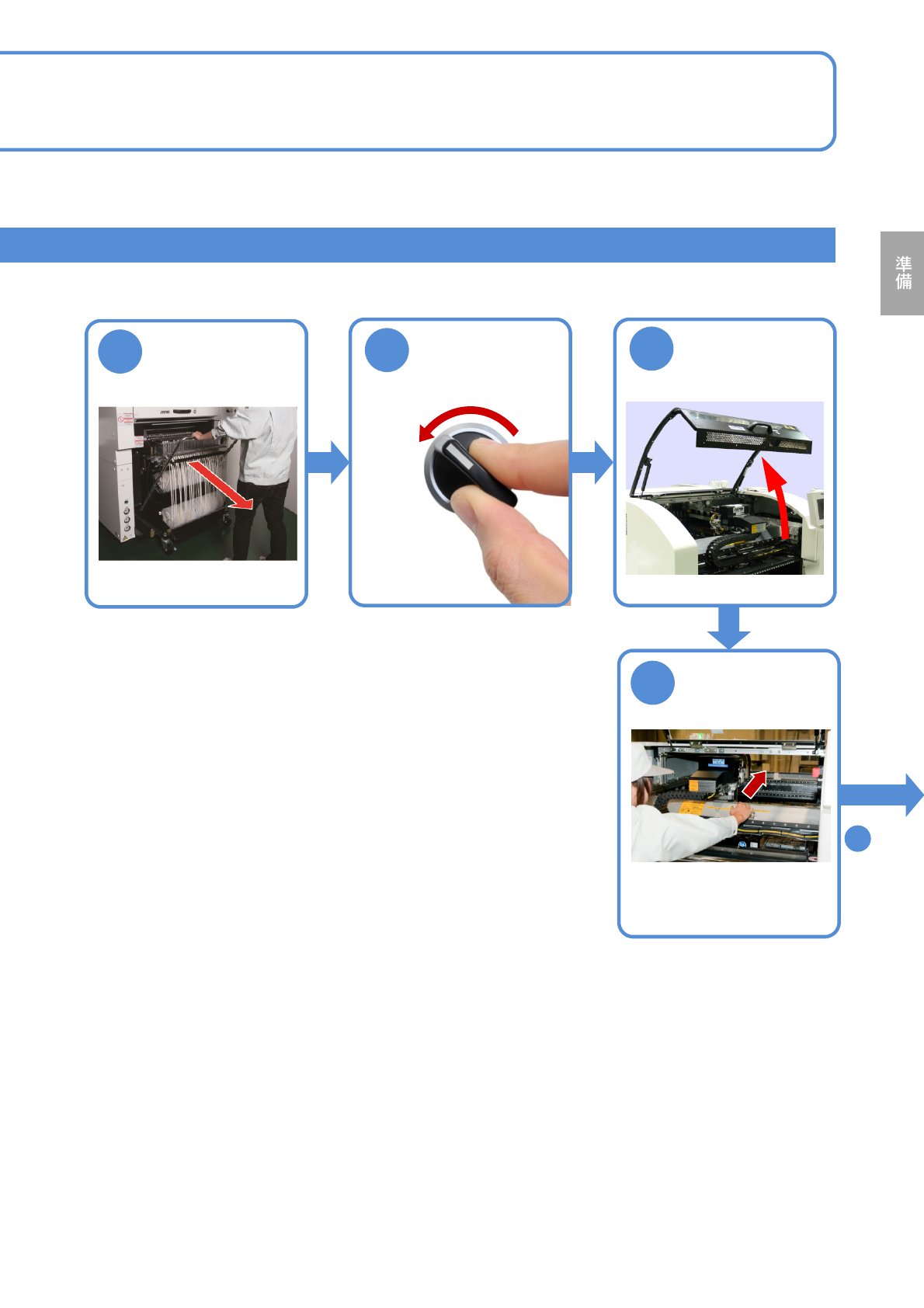

交換台車を取り外す
(→『メンテナンス
編』P.3-2)
1
X軸を奥へ押す
NPM-W2 EJM7DJ-MB-02O-00
個別
段取り
操作編
2-5-1
2-5-1-3
ノズルチェンジャー/
捨て打ちユニット/校正ジグの交換
2
装着ヘッドではノズルチェンジャ、塗布ヘッドでは捨て打ちユニット、検査ヘッドでは校正ジグの交換
方法を説明します。ここではノズルチェンジャを例に交換方法を説明します。
5

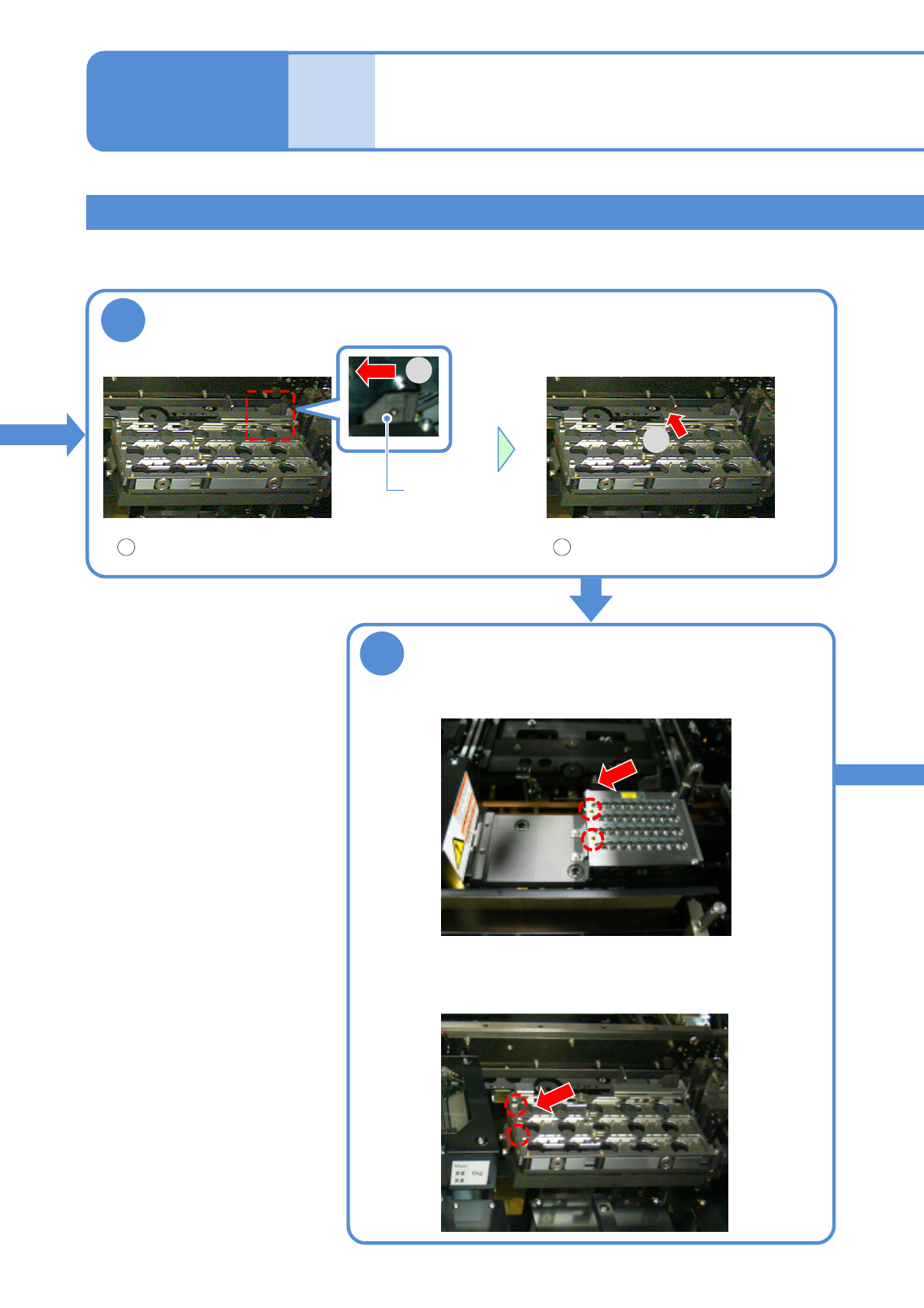

ノズルチェンジャーを取り外す
6
新しいノズルチェンジャーを取り付ける
●「▲」と「▼」を合わせ、スライドさせる。
■3ノズルヘッドのとき
■軽量16/12/8ノズルヘッドのとき
2
レバーを左へ倒す
1 2
1
レバー
ノズルチェンジャーを取り外す
ノズルチェンジャー／捨て打ちユニット／校正ジグの交換方法
NPM-W2 EJM7DJ-MB-02O-00
2-5-1-4
SERVO
ON
7

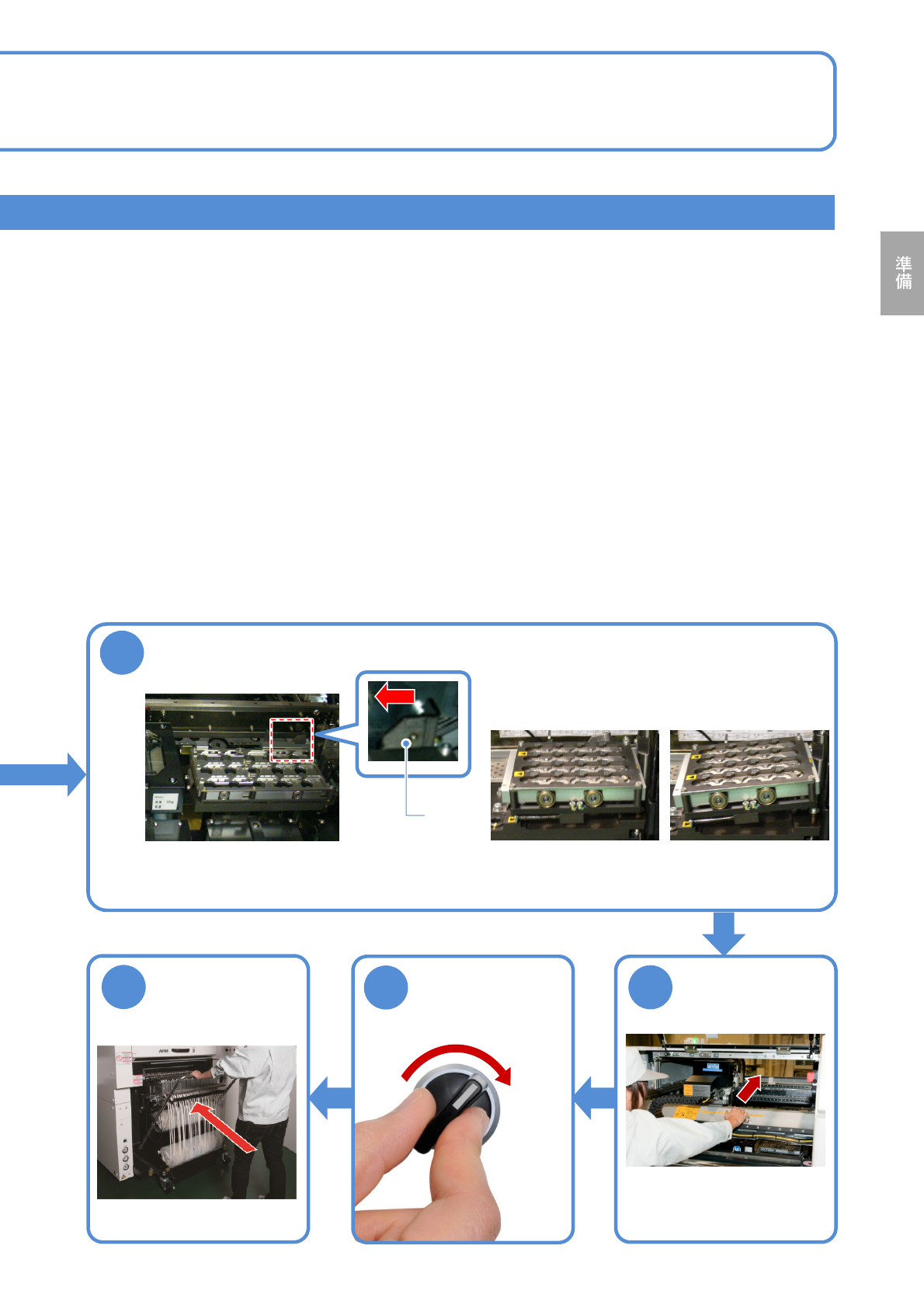

ノズルチェンジャーを固定する
8
9
交換台車を取り付け
る(→『メンテナンス
編』P.3-2)
10
●最後にY軸が、メカストッ
パーに当たっていない位置
に移動させる。
レバーを左へ倒し、ノズルチェン
ジャーを固定する
レバー
OK NG
