NPM-W 2 EJM7DJ-MB-09O-0 0 仕様 9-1-10 -3 ■無停止機種切り替えライン 独立実装モード ●一方のレーンで生産しながら、他のレーン の機種切り替えができます。 ( 独立機種切り替え ) 独立実装モード + 交互 ( 前/後 ) 実装モ－ド 独立実装モード 交互 ( 前/後 ) 実装モード 実装モード 2 操作編 9-1-10 ライン
NPM-W2 EJM7DJ-MB-09O-00
9-1-10-2

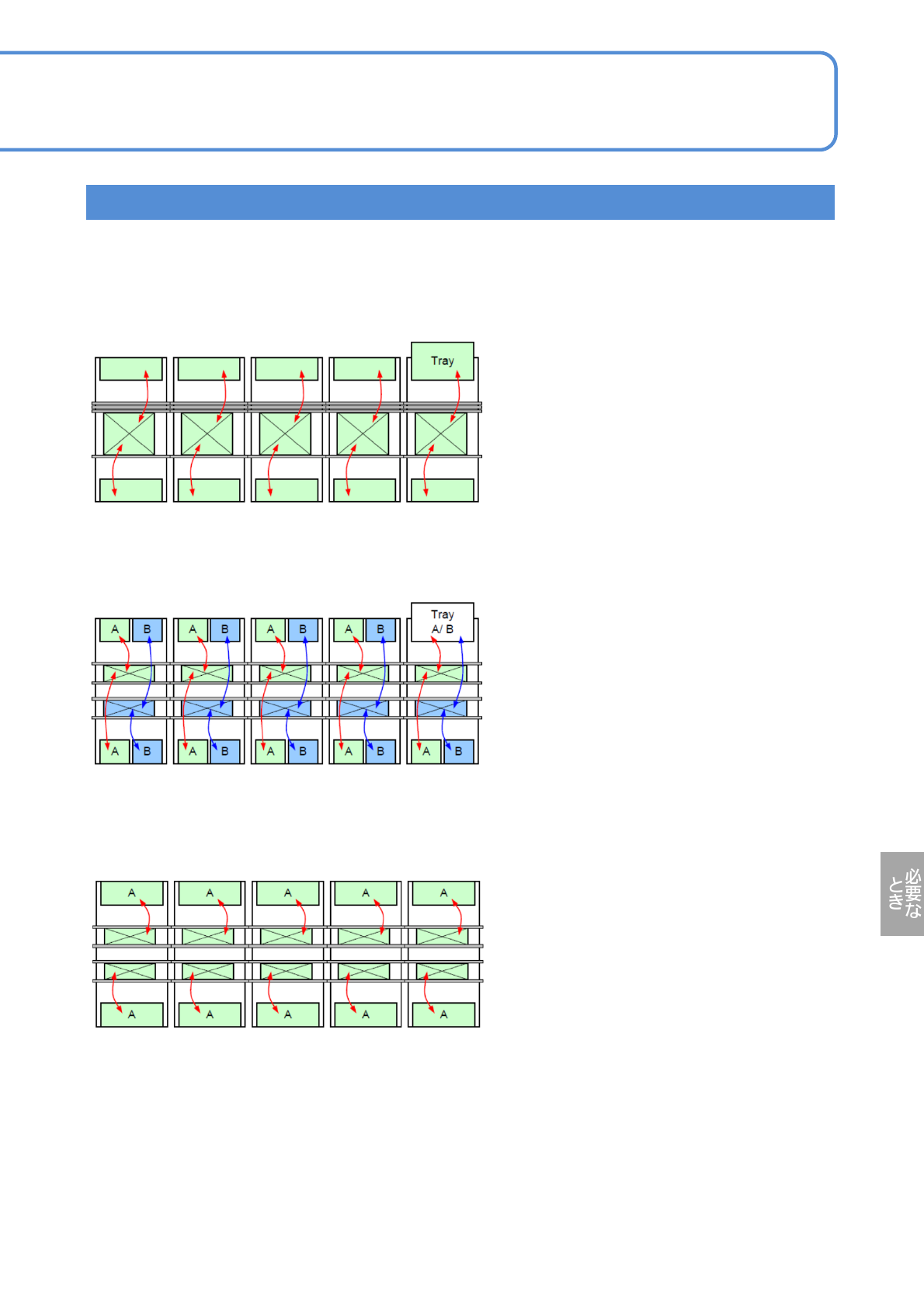

■大型基板装着ライン
交互実装モード(シングルレーン)
●基板搬送ロスを最小限にできます。
●最小数のフィーダー配置で高効率生産が
できます。
■高効率装着ライン
交互実装モード
■最速装着ライン
独立実装モード
●デュアル搬送ができない大型基板の搬送
ができます。
●同一基板に最速で装着できます。
NPM-W2は、実装モードの組合せにより、お客様の多様な生産形態に対応します。
ライン
NPM-W2 EJM7DJ-MB-09O-00
仕様
9-1-10-3
■無停止機種切り替えライン
独立実装モード
●一方のレーンで生産しながら、他のレーン
の機種切り替えができます。
(独立機種切り替え)
独立実装モード + 交互(前/後)実装モ－ド
独立実装モード
交互(前/後)実装モード
実装モード 2
操作編
9-1-10
ライン
NPM-W2 EJM7DJ-MB-09O-00
9-1-10-4
■高速・高効率装着ライン
独立実装モード + 交互実装モ－ド
●独立装着と交互装着の特徴を活かした
ライン構成です。
●チップ部品をより高速に、異型部品、
トレイ部品をより効率的に装着できます。
独立実装モード 交互実装モード
■アンバランス基板装着ライン
独立実装モード + 交互(前)実装モ－ド
●前側と後側の生産バランスが取れないと
きなどに、左図のような対応ができます。
例)
基板A :
装着点数300点(チップ部品だけ)
基板B :
装着点数600点(チップ部品 + 異型部品)
独立実装モード
交互(前)実装モード
