仕様
ノズル仕様 5
塗布ノズル(オプション) 1
9-1-6-9
塗布ヘッドには対象部品、用途に応じ、各種ノズルを用意しています。
操作編
9-1-6
■1点ノズル
ノズルNo.
7001 7030 7015
種類 打点塗布 打点塗布
描画塗布
*)
塗布径(目安)
塗布幅(目安)
φ0.7 ～ φ1.1 mm φ0.6 ～ φ1.0 mm
0.8 ～ 1.2 mm
対象部品
(代表例)
1608R, C
レール近傍塗布
1608R, C
レール近傍塗布
BGA
CSP等
形状
(単位: mm)
ノズルNo.
7021 7023 7026
種類
描画塗布
*)
描画塗布
*)
描画塗布
*)
塗布幅(目安) 0.6 ～ 1.0 mm 0.4 ～ 0.8 mm
0.7 ～ 1.1 mm
対象部品
(代表例)
BGA
CSP等
BGA
CSP等
BGA
CSP等
形状
(単位: mm)
*) 上記描画ノズルは一例です。描画ノズルについては、塗布材料・塗布形状などに応じ、個別検討が必要で
す。詳細についてはお問合せください。描画塗布(非接触塗布)を行う場合は、高さセンサー(オプション)
が必要です。
(A：外径 B：内径)
NPM-W2 EJM7DJ-MB-09O-00
9-1-6-10

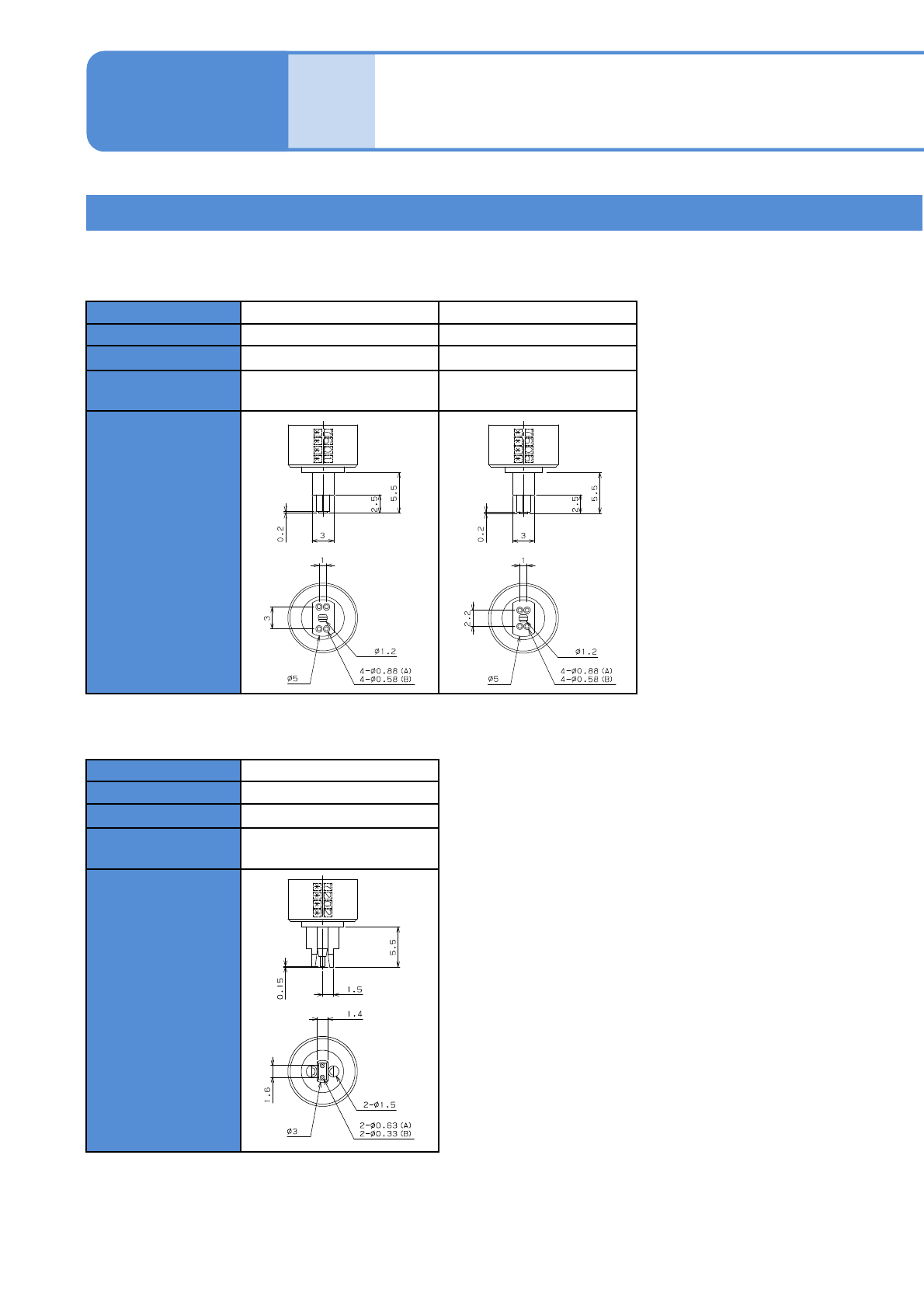

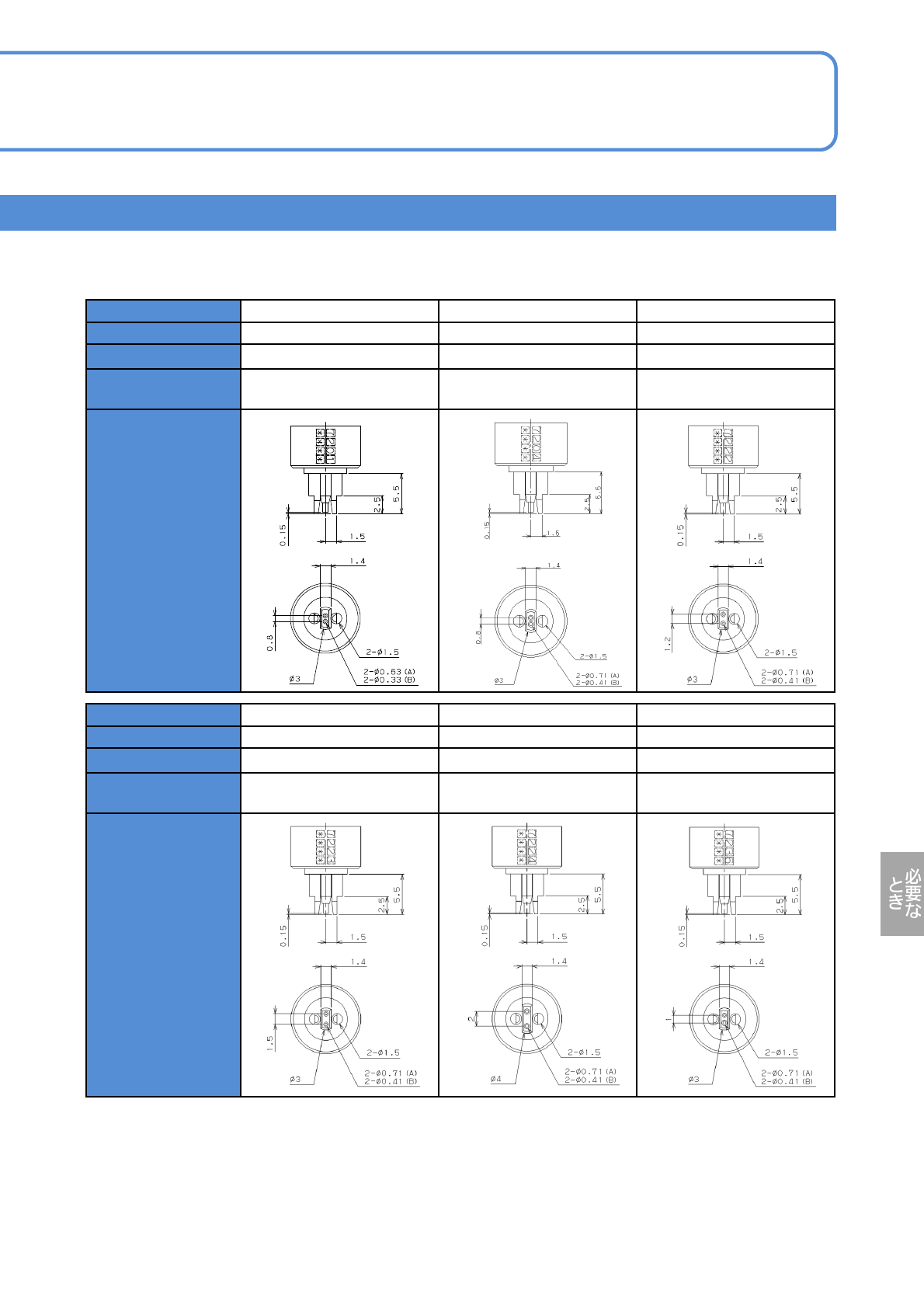

■2点ノズル
ノズルNo.
7201 7204 7222
種類 打点塗布 打点塗布
打点塗布
塗布径(目安)
φ0.6 ～ φ1.0 mm φ0.7 ～ φ1.1 mm φ0.7 ～ φ1.1 mm
対象部品
(代表例)
1608R, C
～ 3216R,C
1608R, C
～ 3216R,C
2125R, C
～ 3216R,C
形状
(単位: mm)
ノズルNo.
7223 7224 7236
種類 打点塗布 打点塗布 打点塗布
塗布径(目安)
φ0.7 ～ φ1.1 mm φ0.7 ～ φ1.1 mm φ0.7 ～ φ1.1 mm
対象部品
(代表例)
3216R, C
～ 4 x 4 mm
2 x 2 mm
～ 4 x 4 mm
2125R, C
～ 3216R,C
形状
(単位: mm)
(A：外径 B：内径)
NPM-W2 EJM7DJ-MB-09O-00
仕様
ノズル仕様 6
塗布ノズル(オプション) 2
9-1-6-11
操作編
9-1-6
■4点ノズル
ノズルNo.
7601 7606
種類 打点塗布 打点塗布
塗布径(目安)
φ0.8 ～ φ1.2 mm φ0.8 ～ φ1.2 mm
対象部品
(代表例)
大型部品 大型部品
形状
(単位: mm)
ノズルNo.
7202
種類
打点塗布
塗布径(目安)
φ0.6 ～ φ1.1 mm
対象部品
(代表例)
キャリブレーション用
形状
(単位: mm)
(A：外径 B：内径)
■キャリブレーションノズル
(A：外径 B：内径)
