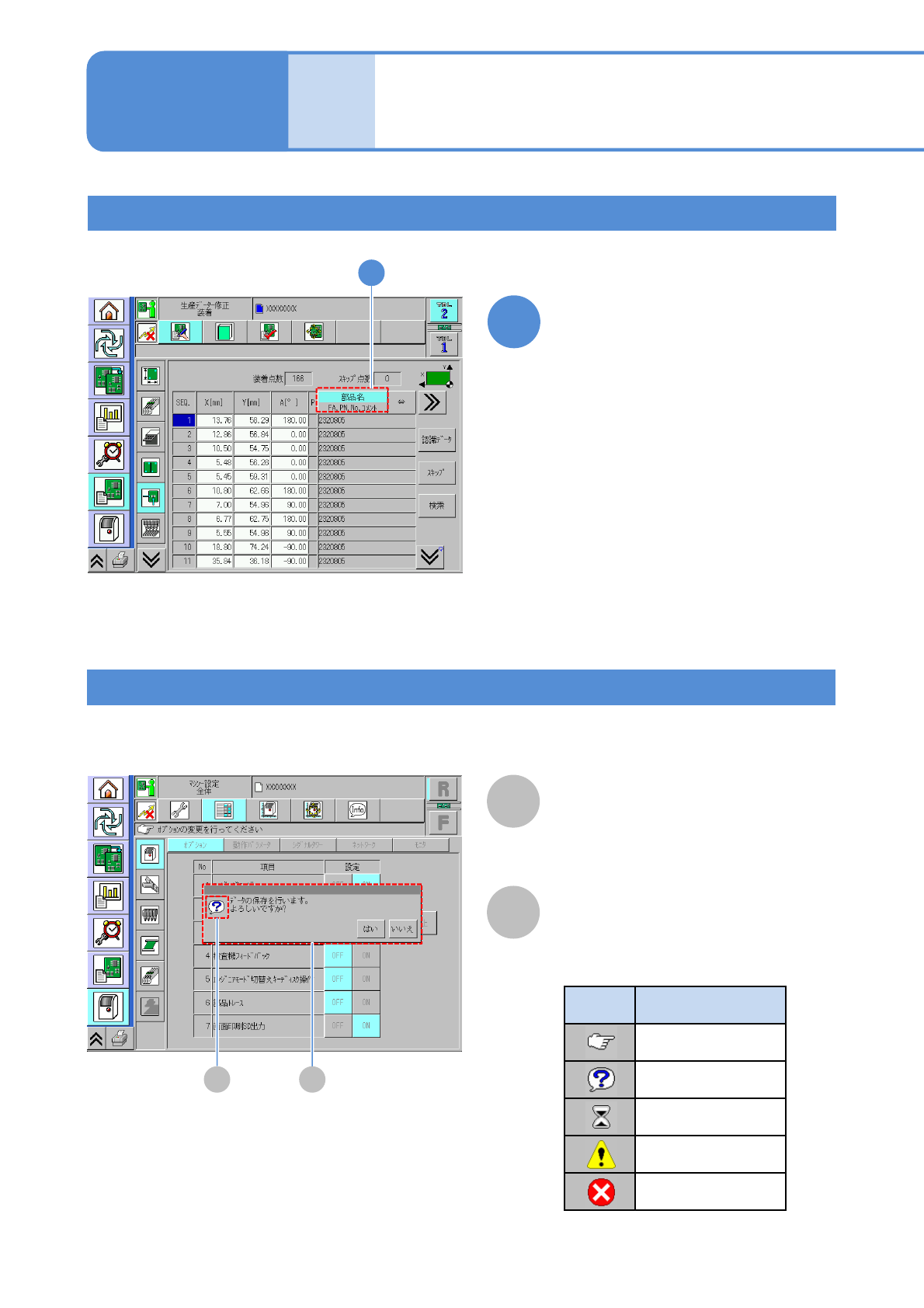

状況に応じてメッセージが表示されます。
●メッセージアイコンの種類
アイコン 意味
指示
問い合わせ
時間待ち
危険、警告、注意
禁止
B
操作編
2-2-1
NPM-W2 EJM7DJ-MB-02O-00
テーブル／ステージの切り替え表示 １
2-2-1-6

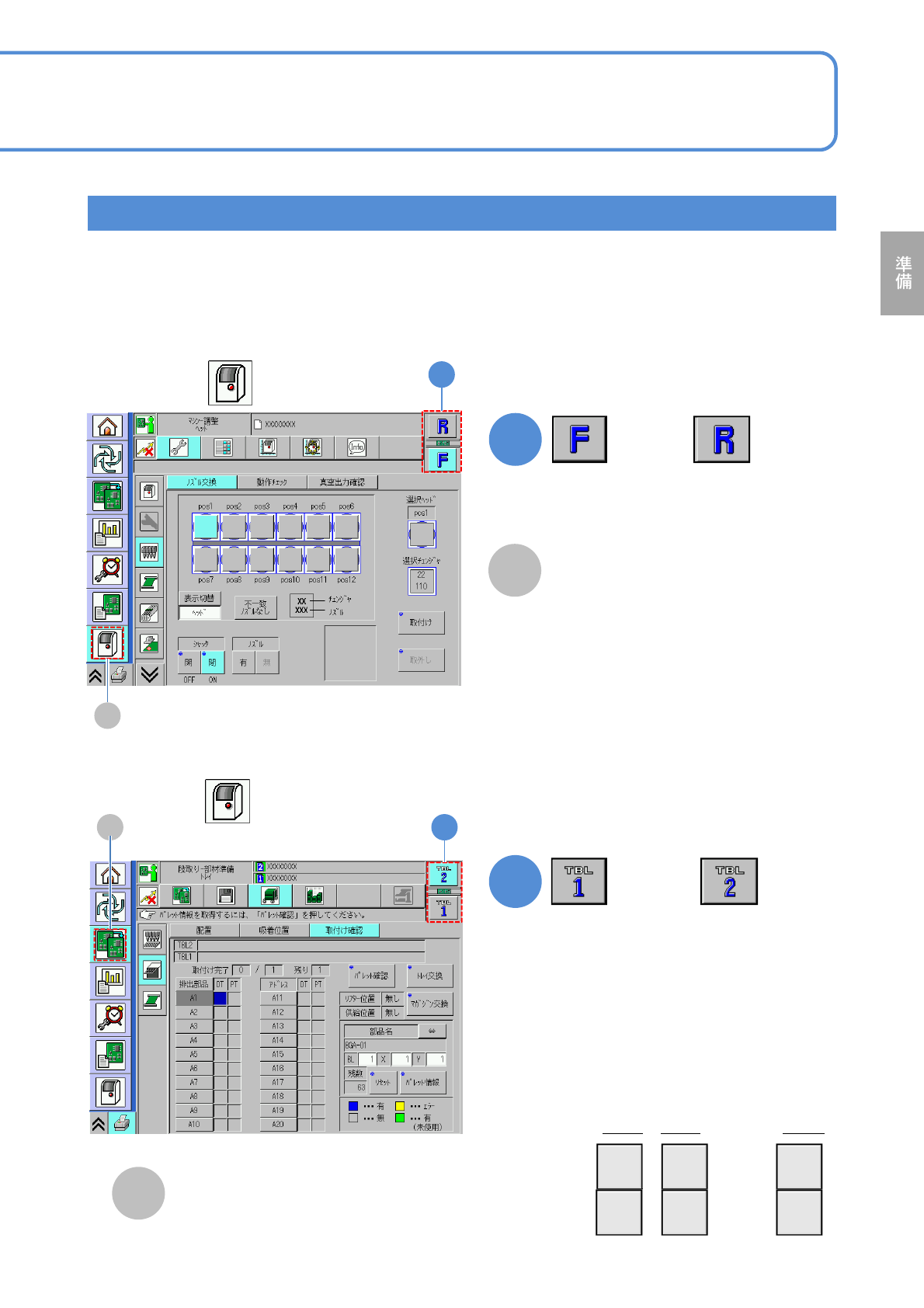

NPM-W2は、前後にXYユニットを配置しており、操作の切り替えを画面右上のボタンにて行います。
テーブル切り替えボタンの表示については、下記条件により変わります。
●選択した第１階層のボタン
●設備がライン連結されているときには、その設備の位置
■ステージの切り替え表示
（第１階層が のとき）
1
1
または
■テーブルの切り替え表示
（第１階層が 以外のとき）
1
(表示したテーブルが切り替わる)
1
A
B
●設備がライン連結されていても、
表示は変わりません。
または
●テーブル切り替えボタンの表示がラ
イン先頭からの通し番号になります。
ライン先頭
1台目
2台目 N台目
TBL
2
TBL
1
TBL
4
TBL
3
TBL
2N
TBL
2N-1
…
…
…
●説明本文中では、
前側 → 「F」または「TBL1」
後側 → 「R」または「TBL2」
を用います。
A
[マシンメニュー]
B
[段取りメニュー]
NPM-W2 EJM7DJ-MB-02O-00
テーブル／ステージの切り替え表示 ２
2-2-1-7
各部の
名称
タッチパネル 4
前側または後側のテーブルを選ぶと、テーブルに設定されている装着ヘッド( 軽量16ノズルヘッド、12ノズ
ルヘッドなど )が表示されます。

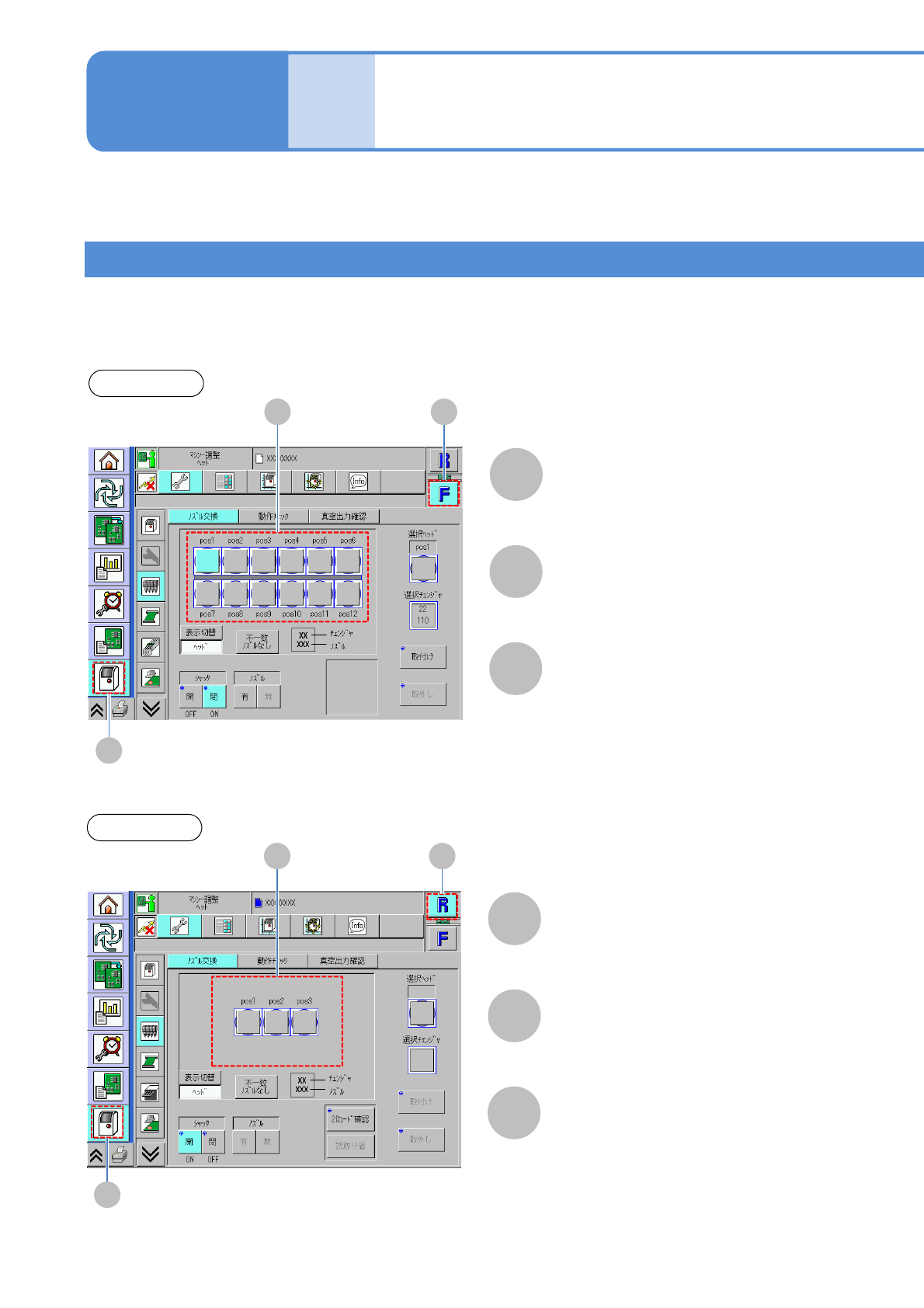

■ステージの切り替え表示例
（前側が12ノズルヘッド、後側が3ノズルヘッドのとき）
前側テーブル
ノズル状態図
（12ノズルヘッド）
前側
C B
A
[マシンメニュー]
A
B
C
後側テーブル
後側
A
[マシンメニュー]
B
C
ノズル状態図
（3ノズルヘッド）
操作編
2-2-1
C B
A
