NPM-W 2 EJM7DJ-MB-02O-00 2-4-2 -4 確認事項 ●樹脂ブロック部が位置ず れ・変形または破損した パレットを使用しないで ください。 トレイフィーダー本体の 誤動作や破損の原因にな ります。 警告ラベル 8 3 マガジンをロッ クする マガジン 2 4 マガジンのローラーを トレイフィーダーの レールに載せる レール ローラー
NPM-W2 EJM7DJ-MB-02O-00
外段取り
トレイフィーダーの
準備 2
マガジンをトレイフィーダーにセットする
2-4-2-3
6
マガジンを押し込む
ストッパーに当たる位置まで押し込む
操作編
2-4-2
5
ハンドルを手前
に倒す
ハンドル
7
マガジンが固定さ
れていることを確
認する
1
ENABLING
フィーダー種類 マガジンの装着可能パレット数
シングルトレイ 2個で最大20枚
ツイントレイ 4個で最大40枚
NPM-W2 EJM7DJ-MB-02O-00
2-4-2-4
確認事項
●樹脂ブロック部が位置ず
れ・変形または破損した
パレットを使用しないで
ください。
トレイフィーダー本体の
誤動作や破損の原因にな
ります。
警告ラベル
8
3
マガジンをロッ
クする
マガジン
2
4
マガジンのローラーを
トレイフィーダーの
レールに載せる
レール
ローラー
NPM-W2 EJM7DJ-MB-02O-00
外段取り
トレイフィーダーの
準備 3
1
2

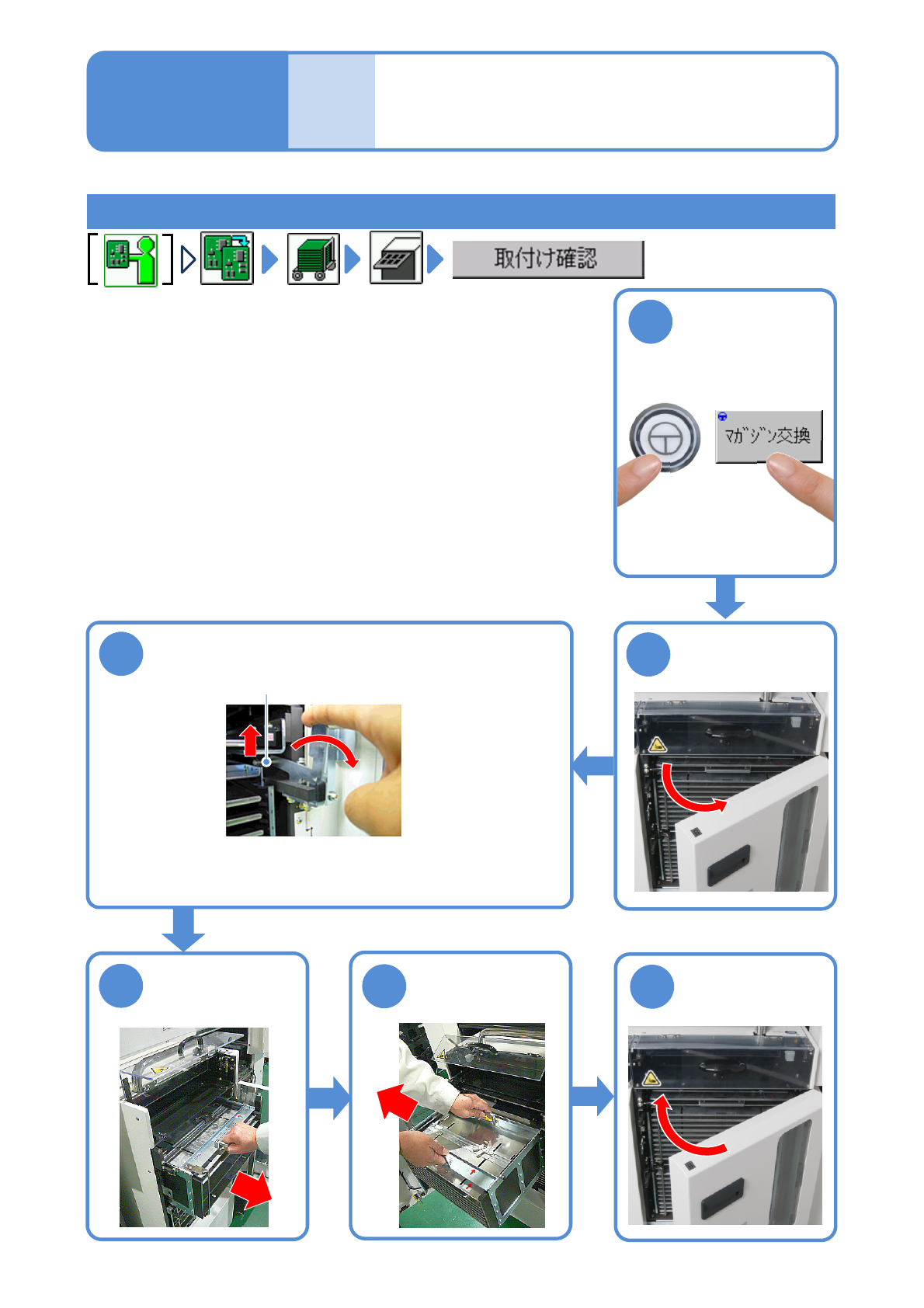

マガジンをトレイフィーダーから取り出す
2-4-2-5
ENABLING
4
3
ストッパーを引き上げマガジンのハンドルまで
引き出す
もう片方のハンドル
が現れるまで
引き出す。
両方のハンドルを
持ってマガジンを
取り出す。
5
6
操作編
2-4-2
クランプ解除レバーが外れるまで、
クランプレバーを引いてから離す
ストッパー
