NPM-W 2 EJM7DJ-MB-05O-00 はんだごとに装着の可否判定を設定する 5-4-4- 4 1 1 ■過判定 (良品判定) のとき （過判定が設定され、部品が装着される） ●他の不良はんだがあれば次が表示 される。 ■不良はんだ判定のとき （不良が設定され、部品が装着されない） ●他の不良はんだがあれば次が表示 される。 ■ NG 装着のとき （不良が設定され、部品が装着される） ●他の不良はんだがあれば次が表示 される。
NPM-W2 EJM7DJ-MB-05O-00
生産
5-4-4-3

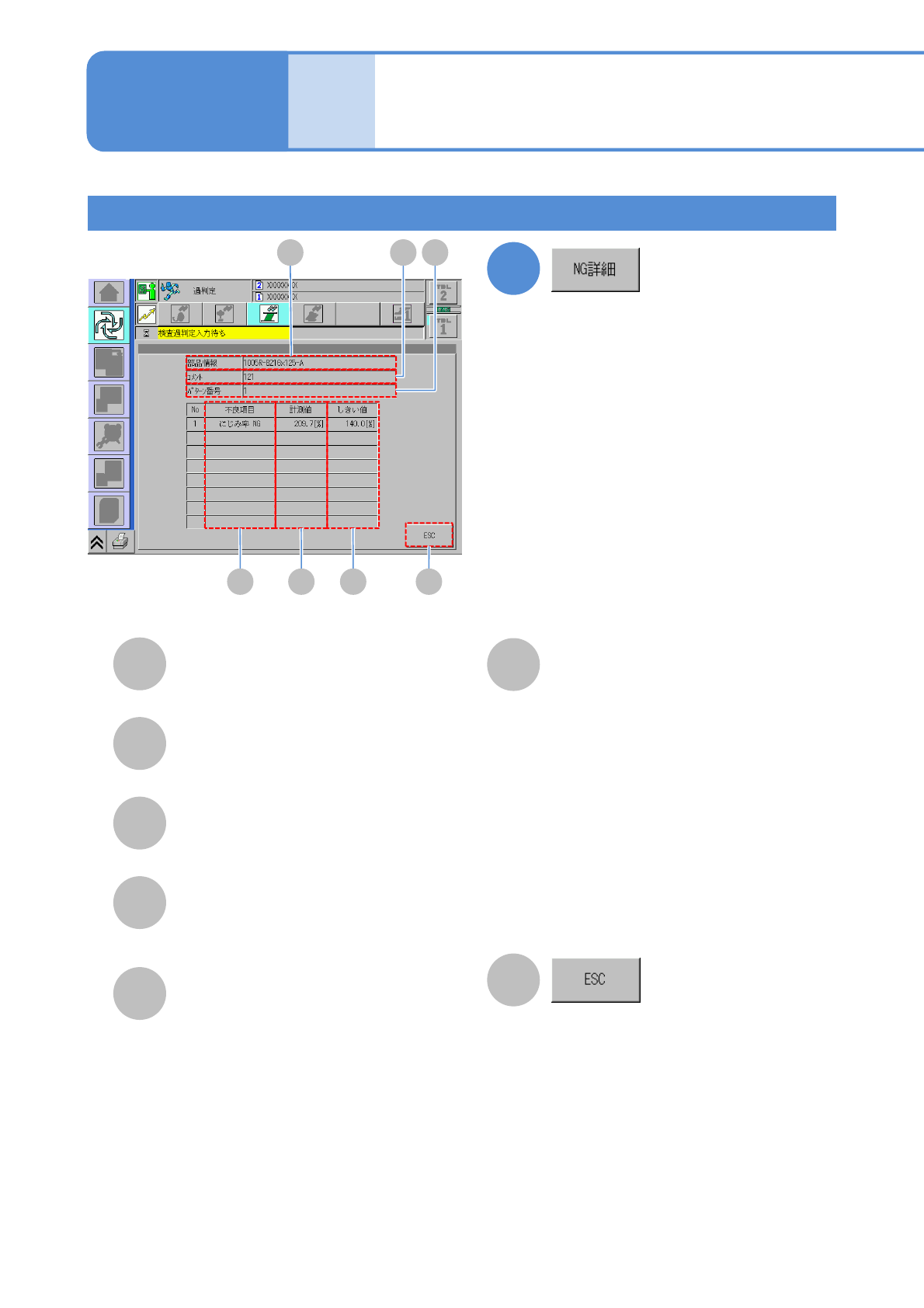

過判定入力画面 2
操作編
5-4-4
過判定入力する
A
E
B
コメント
C
パターン番号
G
前の画面に戻る。
計測値
不良項目ごとの計測値。
かすれ率NG：面積率 [%]
にじみ率NG：面積率 [%]
ブリッジNG：ブリッジ幅 [mm]
ずれ量X NG：ずれX [mm]
ずれ量Y NG：ずれY [mm]
形状異常NG：異形率 [%]
GD
A
D
不良項目
画面に表示されたはんだの不良項目名。
B C
E F
部品情報
装着部品名。
F
しきい値
不良項目ごとのしきい値。
かすれ率NG：
面積率 NG下限しきい値 [%]
にじみ率NG：
面積率 NG上限しきい値 [%]
ブリッジNG：
ブリッジ幅 NG上限しきい値 [mm]
ずれ量X NG：
ずれX NG上限しきい値 [mm] (±)
ずれ量Y NG：
ずれY NG上限しきい値 [mm] (±)
形状異常NG：
異形率 NG上限しきい値 [%]
1
(NGの詳細が表示される)
NPM-W2 EJM7DJ-MB-05O-00

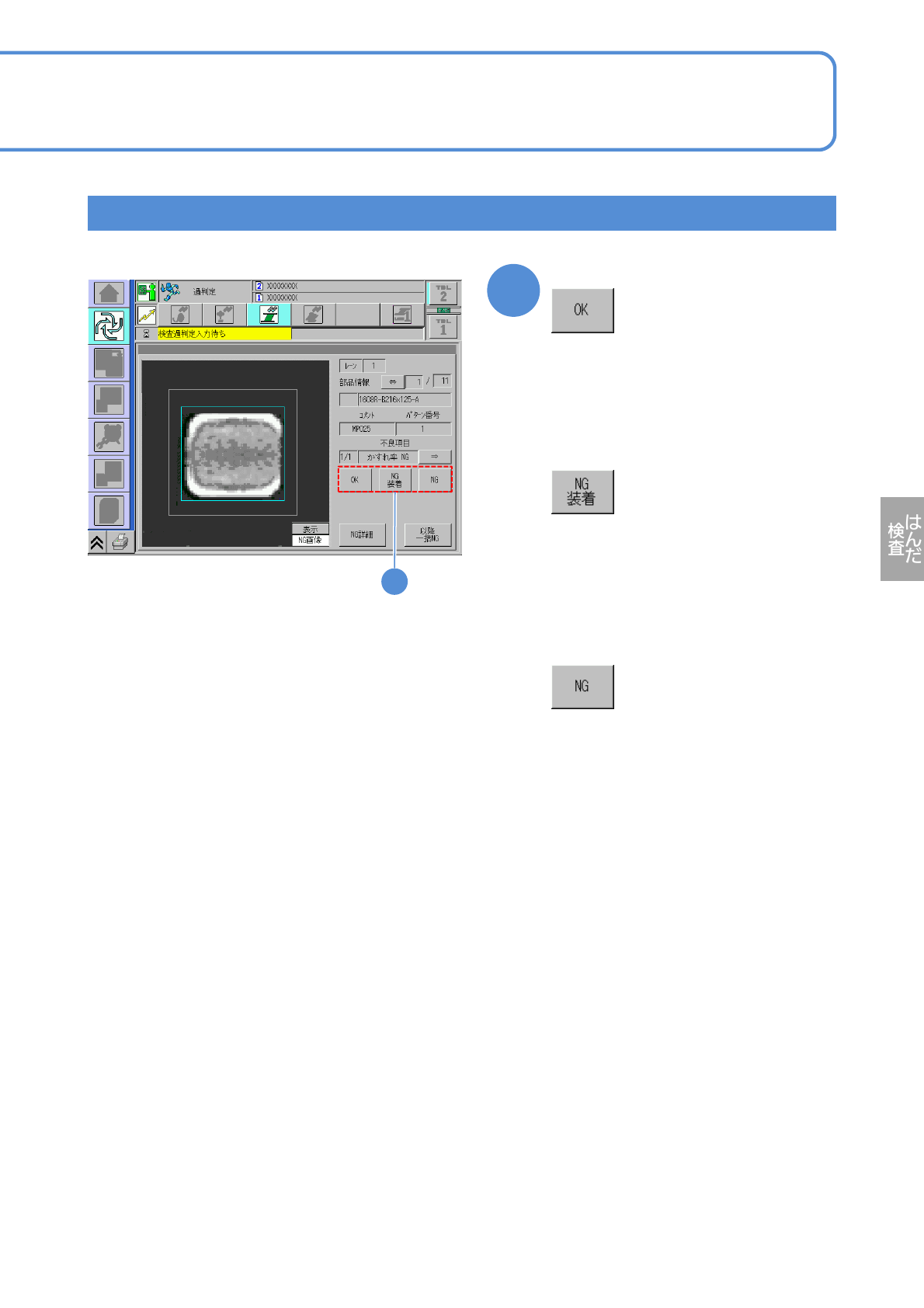

はんだごとに装着の可否判定を設定する
5-4-4-4
1
1
■過判定 (良品判定) のとき
（過判定が設定され、部品が装着される）
●他の不良はんだがあれば次が表示される。
■不良はんだ判定のとき
（不良が設定され、部品が装着されない）
●他の不良はんだがあれば次が表示される。
■NG装着のとき
（不良が設定され、部品が装着される）
●他の不良はんだがあれば次が表示される。
NPM-W2 EJM7DJ-MB-05O-00
生産
5-4-4-5

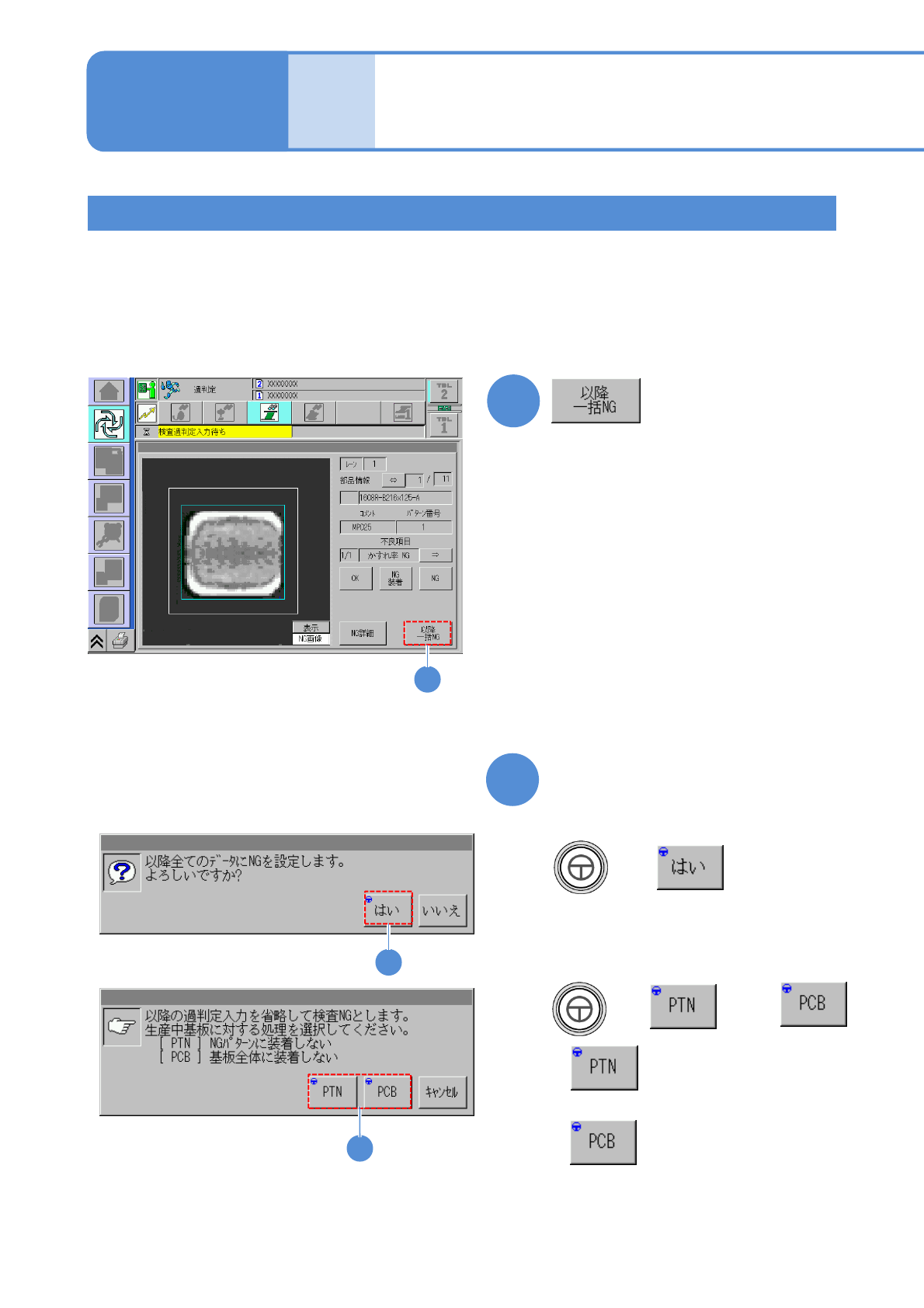

過判定入力画面 3
操作編
5-4-4
1
■不良判定の個数 < 100 のとき
1
（一括で未入力分がNGに設定される）
●はんだ検査条件設定により、確認画面
が変わる。
一括の判定で装着の可否判定を設定する
未入力分を不良として設定します。
●はんだ検査条件設定が「全はんだ検査後パターン単位装着」と「装着前はんだ検査」のときは、その後の
すべての装着を中止するように設定を変更することができます。 (→P.5-5-2)
2
+
または
+
●
はんだ検査条件設定に沿って装着をします。
以後の全ての装着を中止します。
一括設定の方法を選ぶ
■全はんだ検査後にパターン単位
で装着するとき
■全はんだ検査後に装着するとき
2
2
