NPM-W 2 EJM7DJ-MB-09O-00 9-1-6 -12 塗布方向 0 ° -90 ° 90 ° 1 点塗布/描画塗布 *1) 4.9 5.65 4.1 2 点塗布 4.9( 一部 5.4) 5.65 5.63 4 点塗布 4.9 5.9 5.9 ■塗布範囲の制約について 基板端面 ( 基板上面;奥側 ) からの塗布不可能範囲 (Y 方向 )( 単位： mm) ●基板下面の手前側では、ストッパーの位置が Y 方向で逆になるた…
NPM-W2 EJM7DJ-MB-09O-00
仕様
ノズル仕様 6
塗布ノズル(オプション) 2
9-1-6-11
操作編
9-1-6
■4点ノズル
ノズルNo.
7601 7606
種類 打点塗布 打点塗布
塗布径(目安)
φ0.8 ～ φ1.2 mm φ0.8 ～ φ1.2 mm
対象部品
(代表例)
大型部品 大型部品
形状
(単位: mm)
ノズルNo.
7202
種類
打点塗布
塗布径(目安)
φ0.6 ～ φ1.1 mm
対象部品
(代表例)
キャリブレーション用
形状
(単位: mm)
(A：外径 B：内径)
■キャリブレーションノズル
(A：外径 B：内径)
NPM-W2 EJM7DJ-MB-09O-00
9-1-6-12
塗布方向
0° -90° 90°
1点塗布/描画塗布
*1)
4.9 5.65 4.1
2点塗布 4.9(一部 5.4)
5.65 5.63
4点塗布
4.9 5.9 5.9

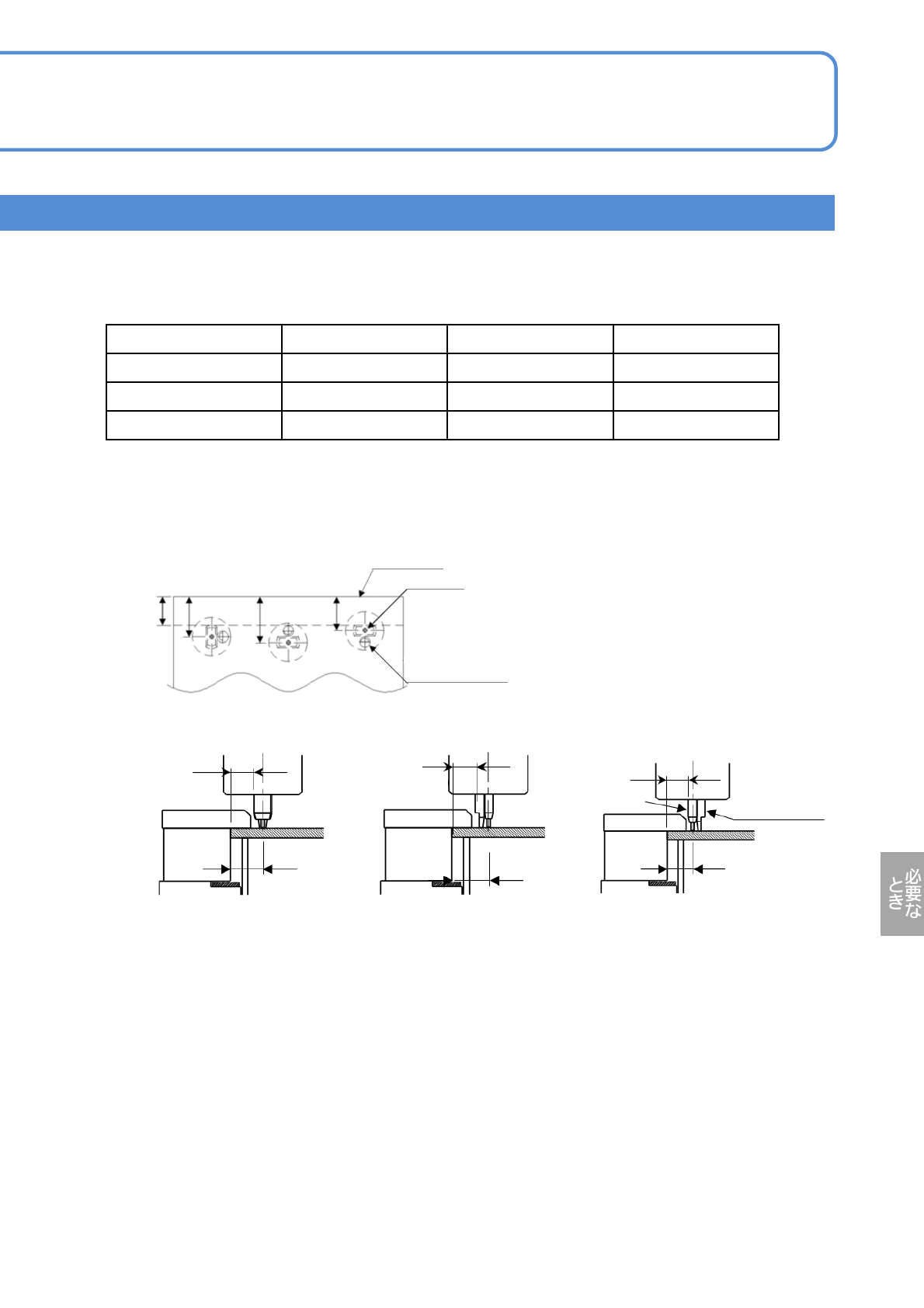

■塗布範囲の制約について
基板端面(基板上面;奥側)からの塗布不可能範囲 (Y 方向)(単位：mm)
●基板下面の手前側では、ストッパーの位置がY 方向で逆になるため、塗布不可能距離が、-90°と90°
で上記の表の値が入れ替わります。
*1)描画塗布ノズルは、1 点ノズルの「0°」と同条件となります。
1) 1 点ノズル／描画塗布ノズル
*2)
(単位：mm)
( 0°)
塗布禁止領域
3.4
4.9
( -90°)
塗布禁止領域
3.4
5.65
(90°)
塗布禁止領域
3.4
4.1
ストッパー先端
基板端面
ストッパー先端
4.1
5.65
4.9
デッドスペース
3.4
( 0°)
( -90°)
(90°)
ノズル
NPM-W2 EJM7DJ-MB-09O-00
仕様
ノズル仕様 7
塗布ノズル(オプション) 3
操作編
9-1-6

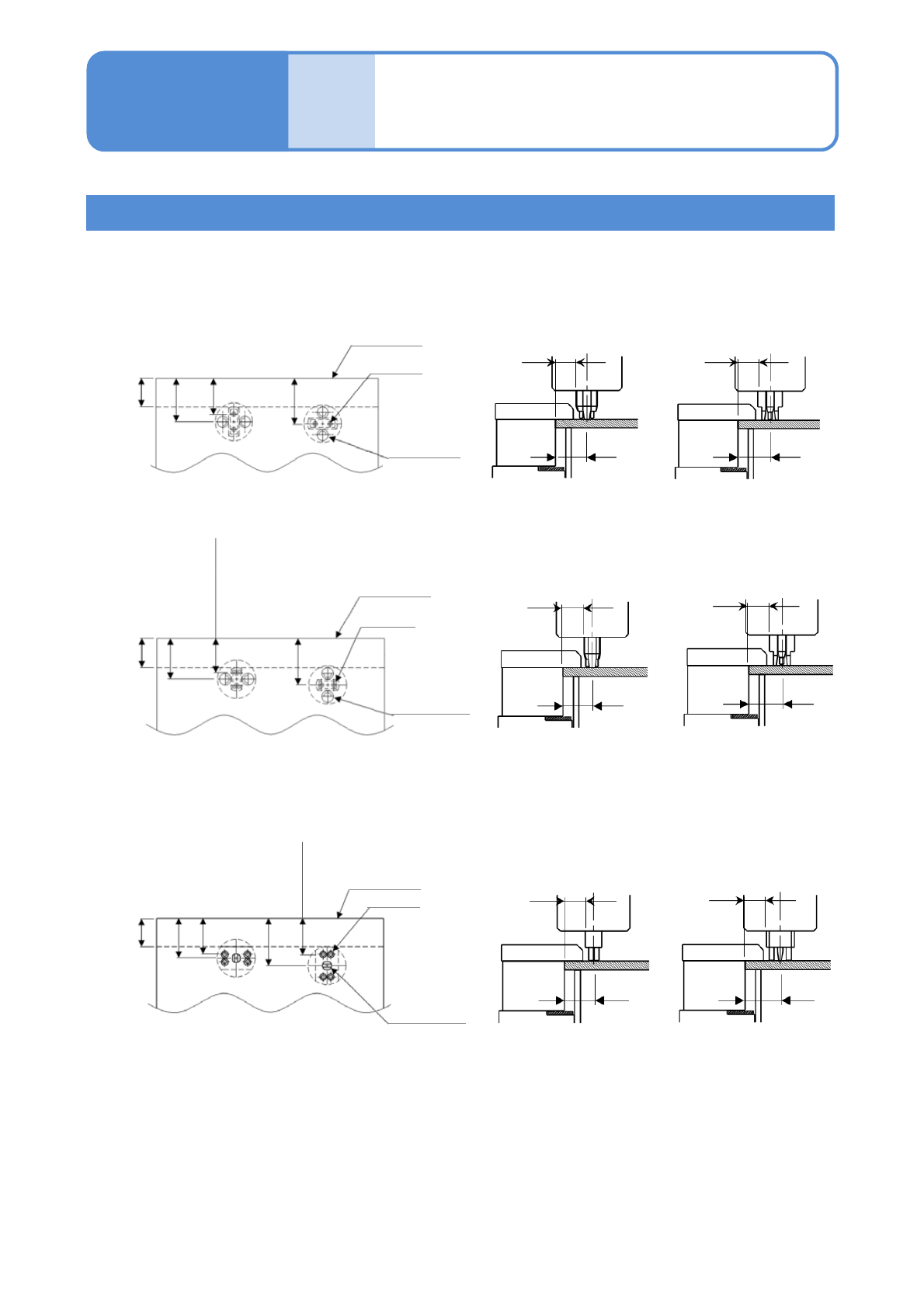

2) 2 点ノズル (単位：mm)
塗布禁止領域
3.4
塗布禁止領域
3.4
5.4
5.65
( 0°)( -90°, 90°)
( 0°)
基板端面
5.65
4.9
デッドスペース
3.4
ストッパー
先端
ノズル
3.65 (7223)
3.8 (7222)
3.9 (7236)
4.0 (7201,7204)
4.1 (7202)
( -90°, 90°)
①7224ノズル
基板端面
5.65
5.4
デッドスペース
3.4
ストッパー
先端
ノズル
4.4
塗布禁止領域
3.4
塗布禁止領域
3.4
4.9
5.65
( 0°)( -90°, 90°)
3) 4 点ノズル (単位：mm)
②その他のノズル
( 0°)
基板端面
5.9
4.9
デッドスペース
3.4
ストッパー
先端
ノズル
( -90°, 90°)
4.4
3.9 (7601)
4.3 (7606)
塗布禁止領域
3.4
塗布禁止領域
3.4
4.9 5.9
( 0°)( -90°, 90°)
9-1-6-13
●塗布不可能範囲はマーク認識による補正、ノズルオフセットが0 の時のものです。
補正やノズルオフセットが入ると塗布不可能範囲が増加する場合があります。
