NPM-W2 EJM7DJ-MB-02O-00
2-5-2-6

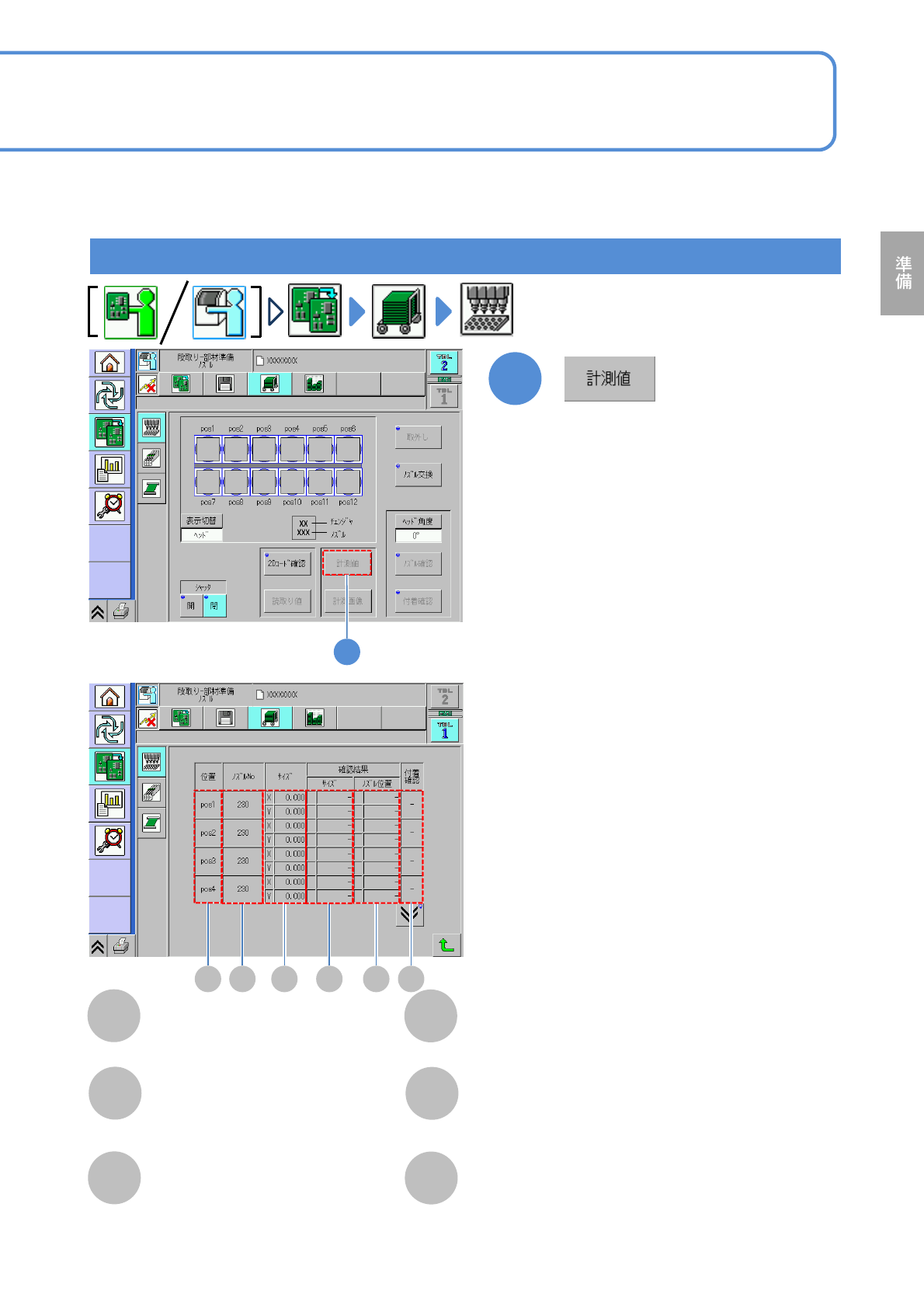

ノズル取り付け (計測値) 画面
1
A
ノズルの位置
1
A
ノズル確認、付着確認を行った際の計測値を表示します。
画面は12ノズルヘッドを例に説明していますが、軽量16ノズルヘッド、8ノズルヘッド、3ノズルヘッドも
同様の手順です。
<計測値> 画面
B C D E F
位置
B
ノズルの番号
ノズルNo
C
ノズルのサイズ 単位 mm
サイズX, サイズY
D
E
ノズル確認動作で計測されたノズルサイズ
単位 mm
結果確認 サイズX, サイズY
F
ノズル確認動作で計測されたノズル位置オフセット
単位 mm
結果確認 ノズル位置X, ノズル位置Y
OK:付着物なし
NG:付着物あり
―:未計測
付着確認
NPM-W2 EJM7DJ-MB-02O-00
ノズルの交換 4
2-5-2-7
個別
段取り
操作編
2-5-2

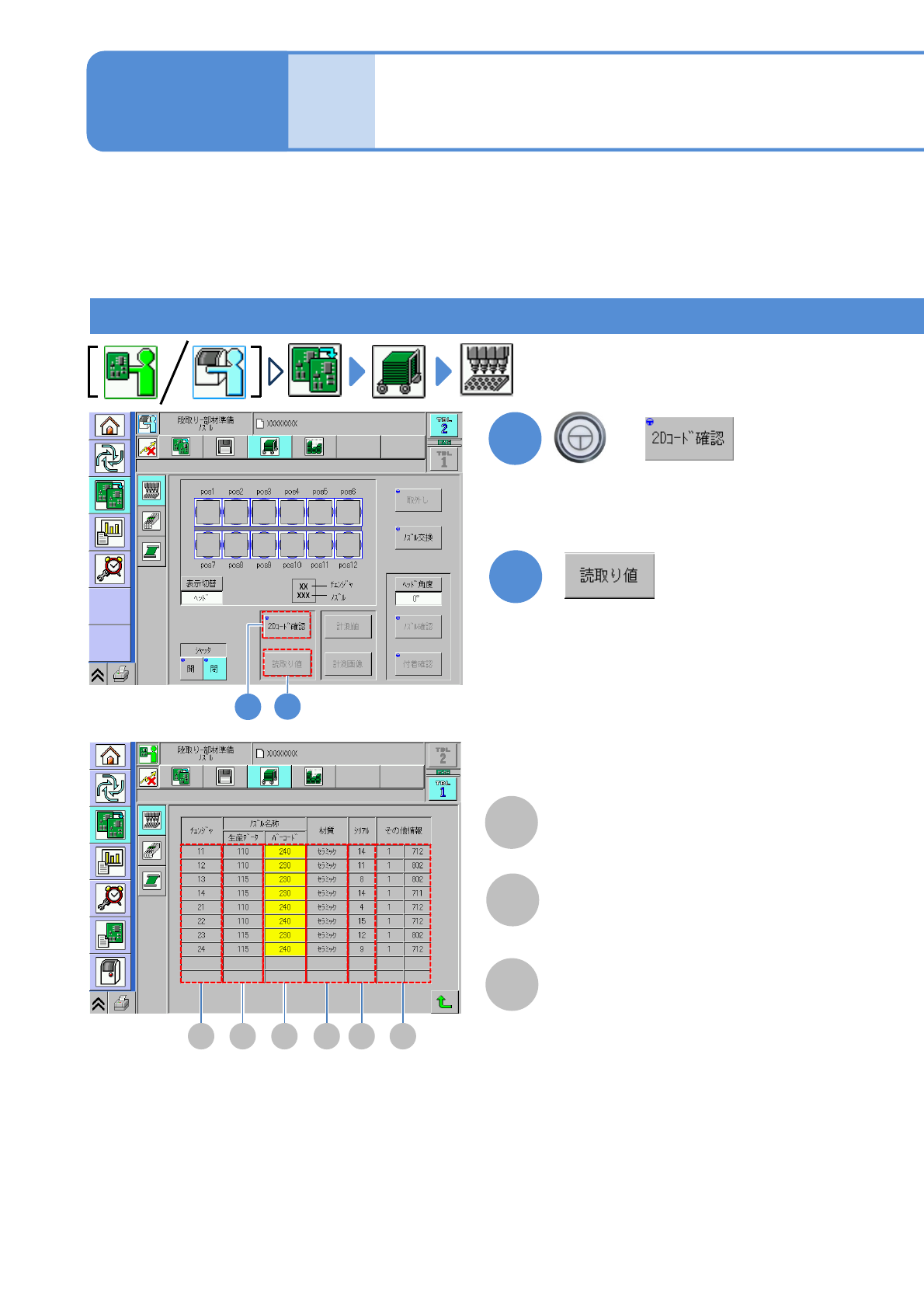

ノズル2Dコード認識
1
A
ノズル2Dコード認識を実施し、認識結果を画面表示します。
ノズルの誤セット防止に使用します。自動運転開始時にノズル2Dコード認識を行うことにより、ノズル誤
セットを検出します。
[2Dコード認識][読取り値] ボタンは、オプション設定(→P.7-1-1)の“ノズル2Dコード認識” がONの場合
のみ表示されます。
画面は12ノズルヘッドを例に説明していますが、軽量16ノズルヘッド、8ノズルヘッド、3ノズルヘッドも
同様の手順です。
< 2Dコード認識結果> 画面
B C D E F
1
2
(ノズルを全てチェンジャに返却し、
チェンジャに存在するノズルの2D
コードを全て認識する)
2
(2Dコード認識結果が表示)
A
ノズルチェンジャー番号
チェンジャー
B
生産データのノズル番号
ノズル名称 生産データ
C
バーコードから読み取ったノズル番号
‘---(ハイフン)’：
未計測
読み取りに失敗
枠が黄色：
生産データのノズル番号と異なる
ノズル名称 バーコード
+
NPM-W2 EJM7DJ-MB-02O-00
2-5-2-8
D
E
材質
F
バーコードから読み取ったノズルのシリアル
‘---(ハイフン)’ ：
未計測
読み取りに失敗
シリアル
バーコードから読み取ったノズルのその他情
報
‘---(ハイフン)’ ：
未計測
読み取りに失敗
その他情報
バーコードから読み取ったノズルの材質
‘---(ハイフン)’ ：
未計測
読み取りに失敗
