NPM-W2 EJM7DJ-MB-07O-00
7-1-1-14
設定の内容 13
No.
項目 「ON」のときの機能
1
停止時基板搬入
シングル停止、サイクル停止中に、上流工程から次の基板が搬入されること
を禁止します。
2
停止時基板搬出
シングル停止、サイクル停止中に、設備内に待機中の基板を下流工程に搬出
します。
3
マシン間中間待機搬
送
上流または下流にNPMが直接連結されているライン構成で、設備間にまた
がって基板を待機させるか否かが設定できます。
4
同時搬送 基板の搬出と次の基板の搬入を同時に行うことができます。
5
下受け動作時間短縮
下受けが“裏面実装高さ”まで下降し、次の基板の搬入を待って下受けが上
昇します。
6
サイクル停止時クラ
ンプ保持
サイクル停止をしたときの、クランプしたまま停止します。
7
前待機位置排出時減
速制御
基板が他社コンベヤーから搬入側コンベヤーに乗り移るタイミングでタイ
マーが機能し、搬入側コンベヤー内で基板を停止させます。
No.
項目 「ON」のときの機能
1
トップテープエラー
検出
トップテープ切れ、テープジャミングエラーを検出します。
2
テープ継ぎ目エラー
検出
テープ継ぎ目エラーを検出します。
3
部品残数入力 スプライシング時の部品残数を手入力できます。
No.
項目 「ON」のときの機能
1
優先順位越えトレイ
先行供給
設備に検査ヘッドと装着ヘッドがセットされ、検査と装着の動作の順番が決
まっているとき、検査中に部品のパレットが供給され、優先的に次の装着の
準備をします。
●初期設定：ON
■ コンベヤー全体 （一時中止）
●初期設定：ON
■ フィーダー全体 （一時中止）
●初期設定：ON
■ トレイ全体 （一時中止）
NPM-W2 EJM7DJ-MB-07O-00
ユニット
設定
B
11 2
A
動作パラメーター
の設定 1
7-1-2-1
システム動作のパラメーターを設定します。
A
B
操作編
7-1-2
動作パラメーターの設定状態
前後の表が表示される。
1
2

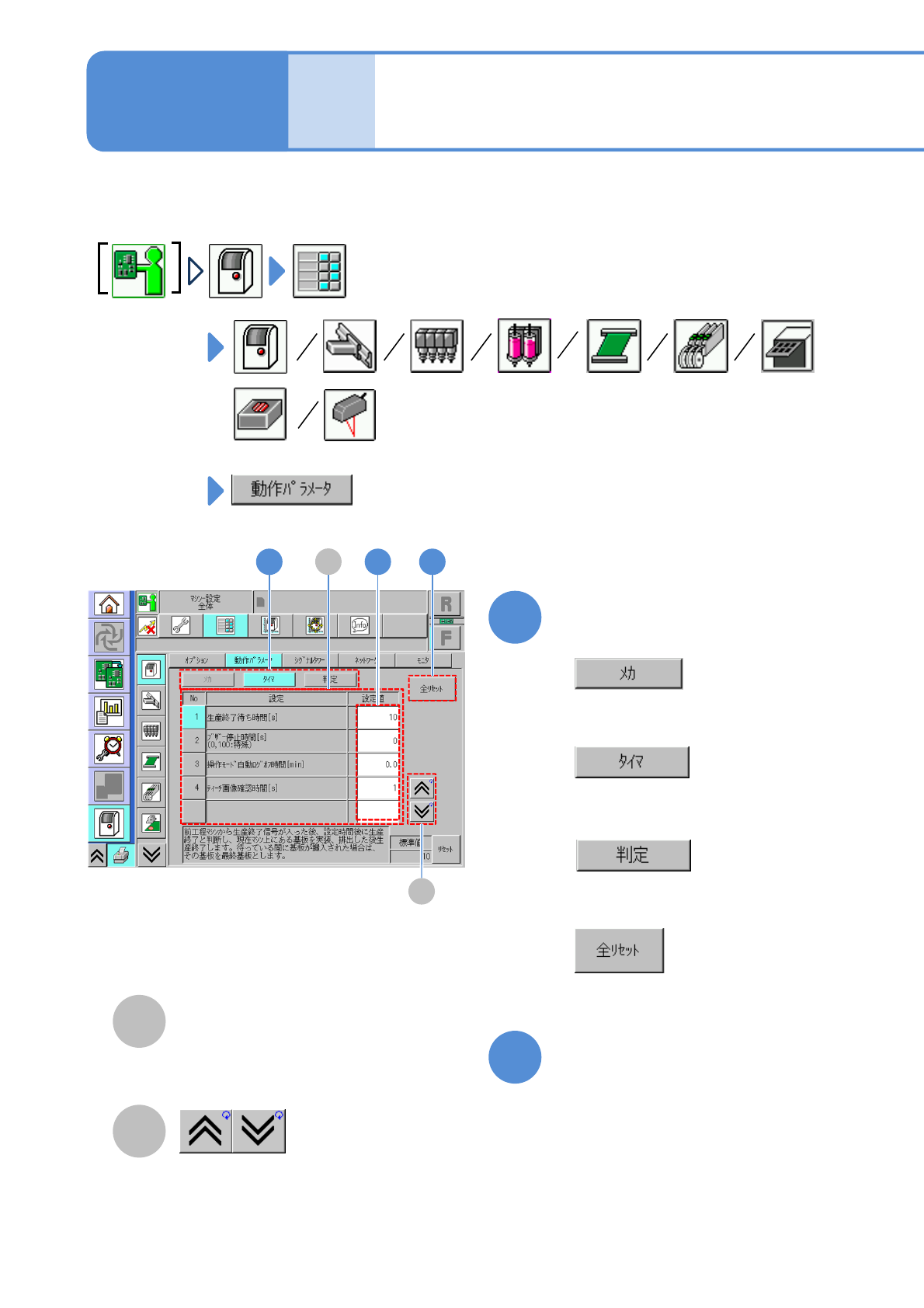

動作パラメーターの種類を選ぶ
■メカ動作を設定するとき
■タイマーを設定するとき
■判定値を設定するとき
画面上の必要な箇所のデータを
修正する
●画面に触れると、入力画面が表示さ
れる。
■当社の標準仕様に設定するとき
（初期化される）
NPM-W2 EJM7DJ-MB-07O-00
7-1-2-2
種類 項目 内容 初期値 設定範囲
タイマー
生産終了待ち時間[s]
生産終了信号を入力後設定した時間が経過する
か、基板が搬入されると生産終了と判断して設
備内の全基板を搬出し、生産を終了する。
10
0 ～ 60
ブザー停止時間 [s]
(0, 100:特殊)
設定時間が経過すると、ブザーを停止する。
●「0」に設定すると、ブザー停止キーを押す
まで停止しない。「100」に設定すると、停
止せず鳴り続ける。
0
0 ～ 100
操作モード自動ログオ
フ時間 [min]
設定時間内に操作を行わないと、オペレーター
モードに変更される。(生産中やキャリブレー
ション中以外)
●「0」に設定すると、操作モードの切り替え
をしない。
0.0
0.0 ～ 60.0
ティーチ画像確認時間
[s]
装着座標ティーチング画面の画像確認で、‘自
動送りモード’ を使用している場合、ここで
設定した時間が経過する毎に、自動的に次の装
着点へヘッドが移動する。
1
1 ～ 10
判定
稼働率アイコン最高値
[%]
状況モニター画面内の顔アイコンの稼働率を定
義する。
例) 設定値を60とした場合、各アイコンのしき
い値は15/30/45/60に設定される。
(→P. 3-2-1 ‘生産中・停止中の見方’)
80
0 ～ 100
精度判定値Cpk 精度判定値Cpkの値を変更する。
1
0.01 ～
3.00
設定の内容 1
■全体
■XYユニット(1/2)
種類 項目 内容 初期値 設定範囲
タイマー
経時変化補正インターバ
ル時間(最小)[s]
経時変化補正における計測インターバル時
間の最小時間を設定する。
計測インターバル時間の初期値でもある。
180
1 ～ 5400
経時変化補正インターバ
ル時間(最大)[s]
経時変化補正における計測インターバル時
間の最大時間を設定する。
5400
1 ～ 5400
経時変化補正設備停止経
過時間[s]
設備停止時間が設定値を越えると、経時変
化補正を実施する。
300
1 ～ 1200
経時変化補正設備停止経
過時間(リセット)[s]
設備停止時間が設定値を越えると、経時変
化補正を実施する。同時にインターバル時
間が初期値になる。
1200
1 ～ 1200
