NPM-W2 EJM7DJ-MB-05O-00
ティーチング基板の撮像 3
照明状態を確認する(通常は不要)
生産デー
タと
ティーチ
ング
操作編
5-3-2
1 2
5-3-2-5
1
照明調整機能は、標準的な照明状態で検査しにくい部品があったときだけ使用します。
はんだ位置に検査ヘッドを移動させて、画像を確認しながらはんだごとに最も検査しやすい条件(コントラ
ストがはっきりする状態)に照明を調整します。調整した照明条件を検査条件に適用するときは、2D検査エ
ディターではんだごとに照明条件を設定してください。(→『NPM-DGS 2D検査エディタ』)
1
2
部品名
コメント
●部品検索モードを選ぶ。
+
(基板が搬入され、部品検索／画像確認
画面が表示される）
●上流側の設備に基板がないときは、
メッセージが表示される。
1

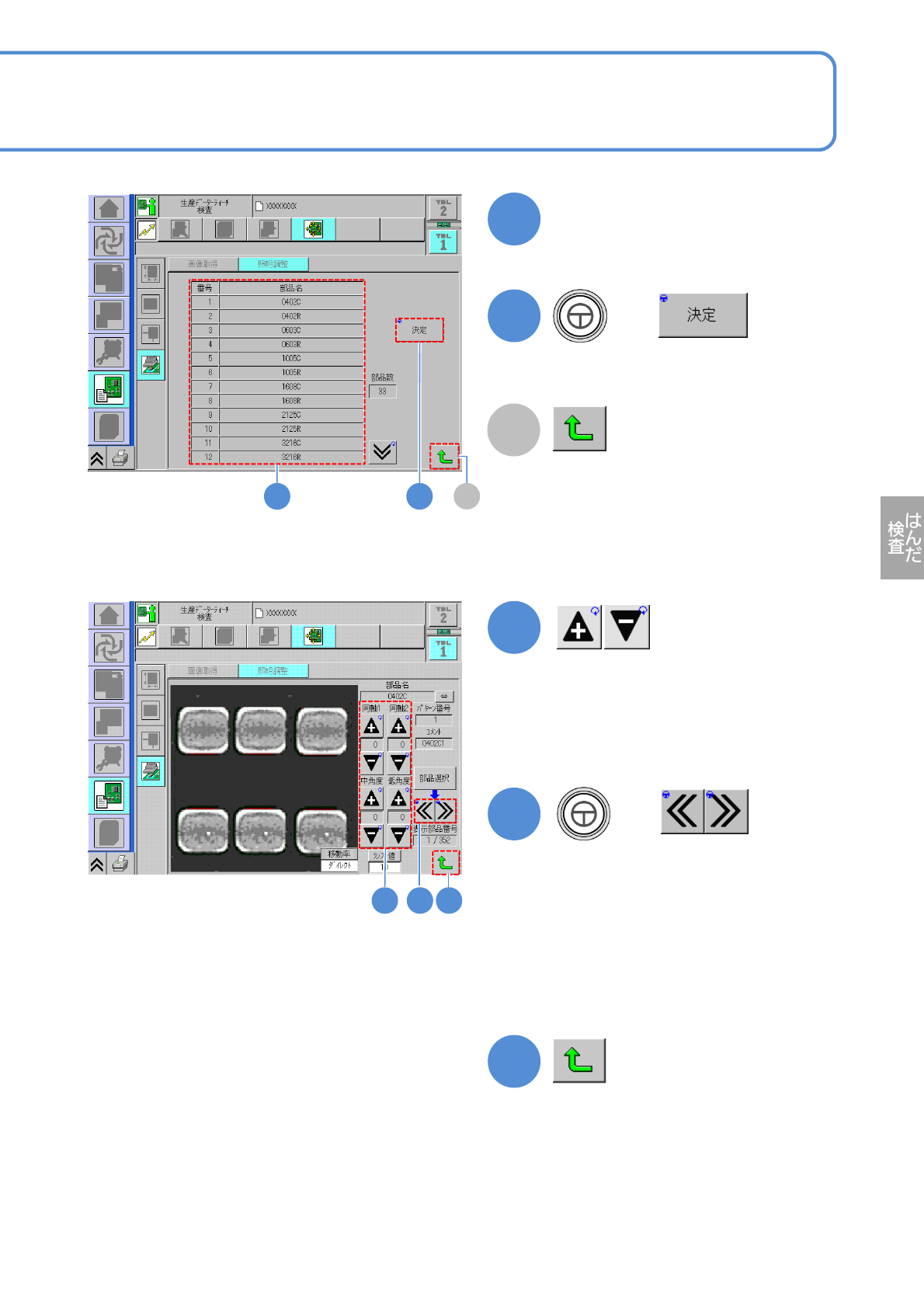

■モードが部品名のとき
3
メッセージを確認して
3
+
NPM-W2 EJM7DJ-MB-05O-00
5-3-2-6
2
A
3
4
部品名を選ぶ
2
3
+
（選んだ部品位置に、検査ヘッドが移動
する）
A
（はじめの画面に戻る）
4
●同軸1／同軸2／中角度／低角度の各
照明値を変更し、検査に適した画像の
状態にする。
5
+
（同じ部品名の他の部品に検査ヘッドが
移動する）
●他のはんだでも画像を確認したいとき
に使用する。
●各照明値を変更し、検査に適した状態
を画面を見ながら確認する。
●調整した照明条件を検査条件に適用す
るときは、調整値を記録する。
5
6
6
（はじめの画面に戻る）
NPM-W2 EJM7DJ-MB-05O-00
ティーチング基板の撮像 4
生産デー
タと
ティーチ
ング
操作編
5-3-2
5-3-2-7
1
2
3
5
4
1

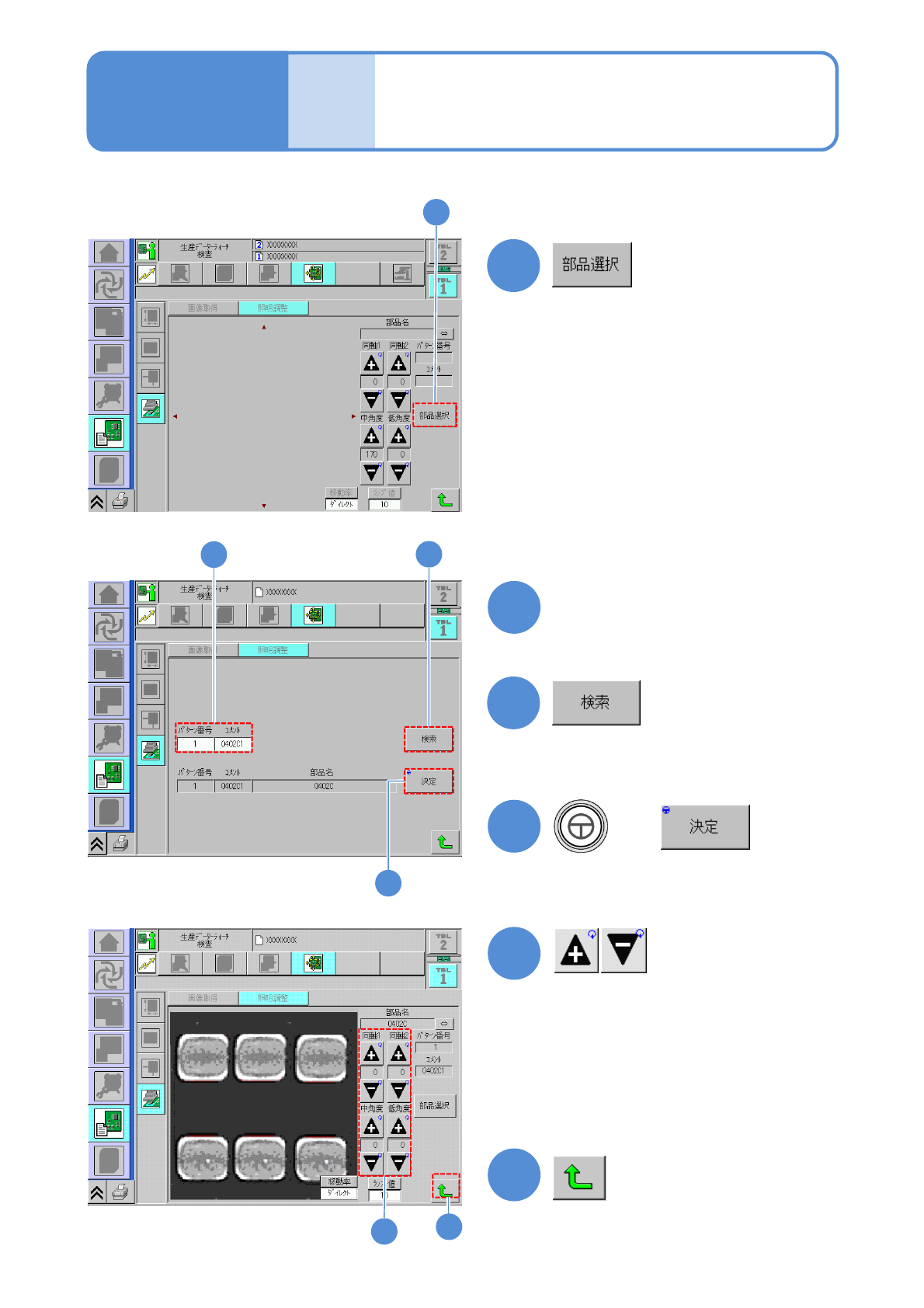

■モードがコメントのとき
(画像状態を確認する部品を選ぶ画面が
表示される)
パターン番号とコメントを入力する
2
3
(入力したデータと一致する部品情報が
画面に表示される)
4
+
(選んだ部品位置に検査ヘッドが移動す
る）
5
●同軸1／同軸2／中角度／低角度の各
照明値を変更し、検査に適した画像の
状態にする。
●各照明値を変更し、検査に適した状態
を画面を見ながら確認する。
●調整した照明条件を検査条件に適用す
るときは、調整値を記録する。
6
6
（はじめの画面に戻る）
