概要
操作編
5-3-1
はんだ検査を行うためのティーチングについて説明します。
基板上にはんだがあるかどうかを判定するために、 NPM-DGSではんだ色をティーチングします。はんだ
色のティーチングは、基板上のはんだの画像を検査ヘッドで撮像して判定します。
NPM-DGSの「2D検査エディタ」で、検査に関する生産データを編集します。
●検査ヘッドを搭載したNPM-W2では、「ソフトスイッチの設定」だけが設定できます。
NPM-W2本体や検査BOXに接続したマウス・キーボード・モニターでは編集できません。
■ティーチングの流れ
生産データ
(検査視野データ)作成
生産データの読み込み
ティーチング基板の撮像
2D検査エディターで設定
NPM-DGSで作成
NPM-DGSで編集
設備で操作
NPM-W2 EJM7DJ-MB-05O-00
5-3-1-2
NPM-W2 EJM7DJ-MB-05O-00
ティーチング基板の撮像 1
5-3-2-1
生産デー
タと
ティーチ
ング
操作編
5-3-2
1
●デバイス対象をLNBに切り替える。
（LNBでリスト登録されたデータのファ
イル名が表示される）
生産データの読み込み

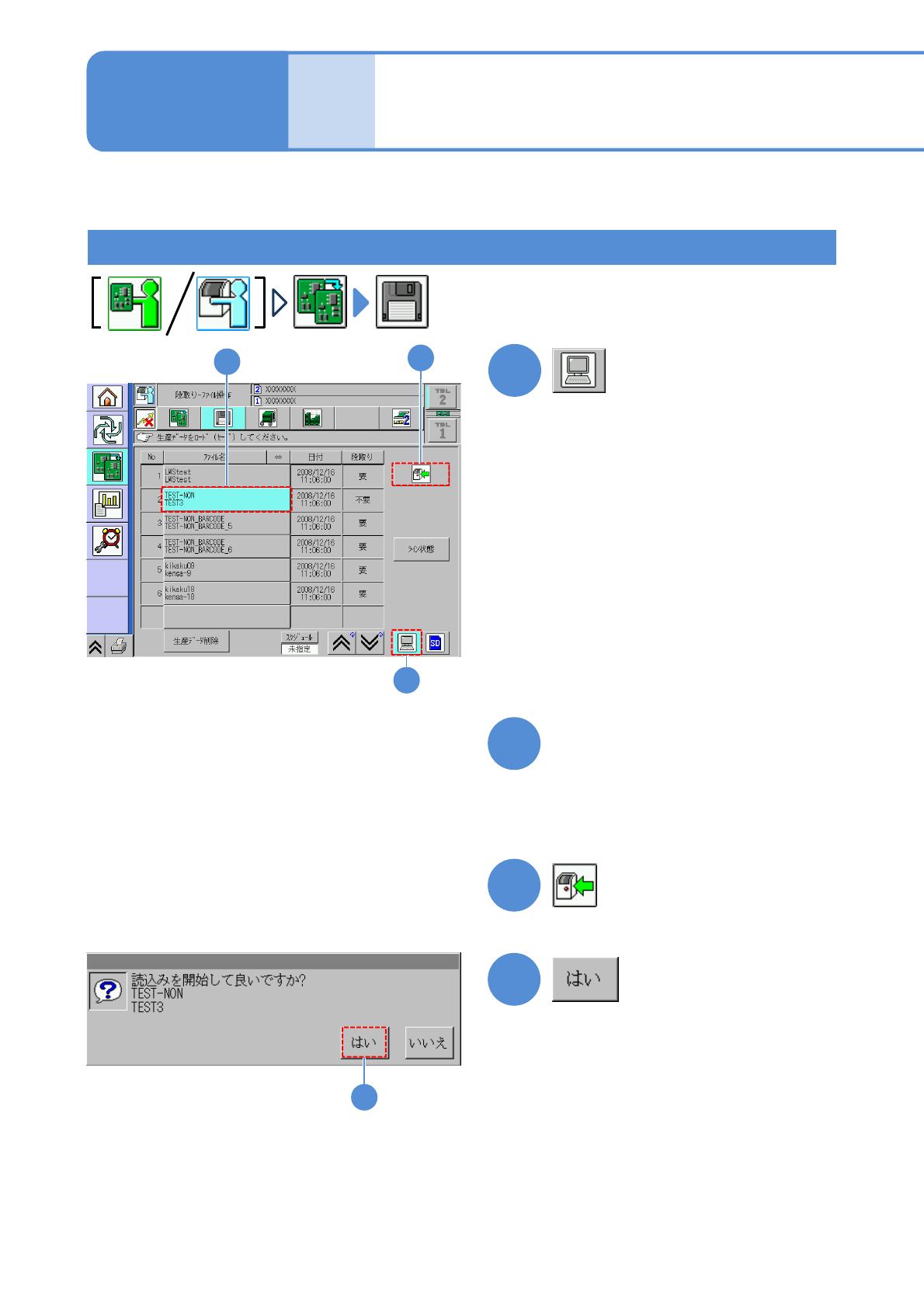

「2D検査エディタ」でデータ編集を行うために使用する、はんだ印刷後の基板の画像を撮像する方法を説
明します。
読み込むファイル名を選ぶ
（選んだファイル名が水色に表示され
る）
● [日付] を押すと、ファイル名が日付
の新しい順に並び替わる。
2
メッセージを確認して
3
4
（データのダウンロードが開始される）
1
3
2
4
