NPM-W 2 EJM7DJ-MB-04O-00 4-5-2 -3 再投入用バーコードの読み取り画面 バーコードを読み込んだ後で、次の基板が生産でき ます。 A A メッセージを確認する ●バーコードを読み取り可能な状態では 「不良基板バーコード読み取り待ち」と 表示されるので、スキャナーを使って 再投入用バーコードを読み取る。 ●バーコードを読み取りが終わると、こ のメッセージが消えます。
NPM-W2 EJM7DJ-MB-04O-00
不良基
板処理
4-5-2-2
操作編
4-5-2
バーコードスキャナー有り
運用２
3
1
不良基板を抜き
取る
LNBで設定した
「再投入基板ID」
を読み取る
5
基板を保管する
2
基板に再投入用
バーコードを貼る
検査排出コンベヤー
●あとで手直しを行う。
6
生産を再開する
●搬送再開スイッチをONに
する。
●バーコードを読み取るま
で次の不良基板は排出さ
れない。
不良基板
基板
バーコード
4
再投入用バーコー
ドを読み取る
バーコード
スキャナー
再投入基板ID
バーコード
スキャナー
検査結果の不良基板を抜き取って、手直しのために基板を一時保管する作業です。

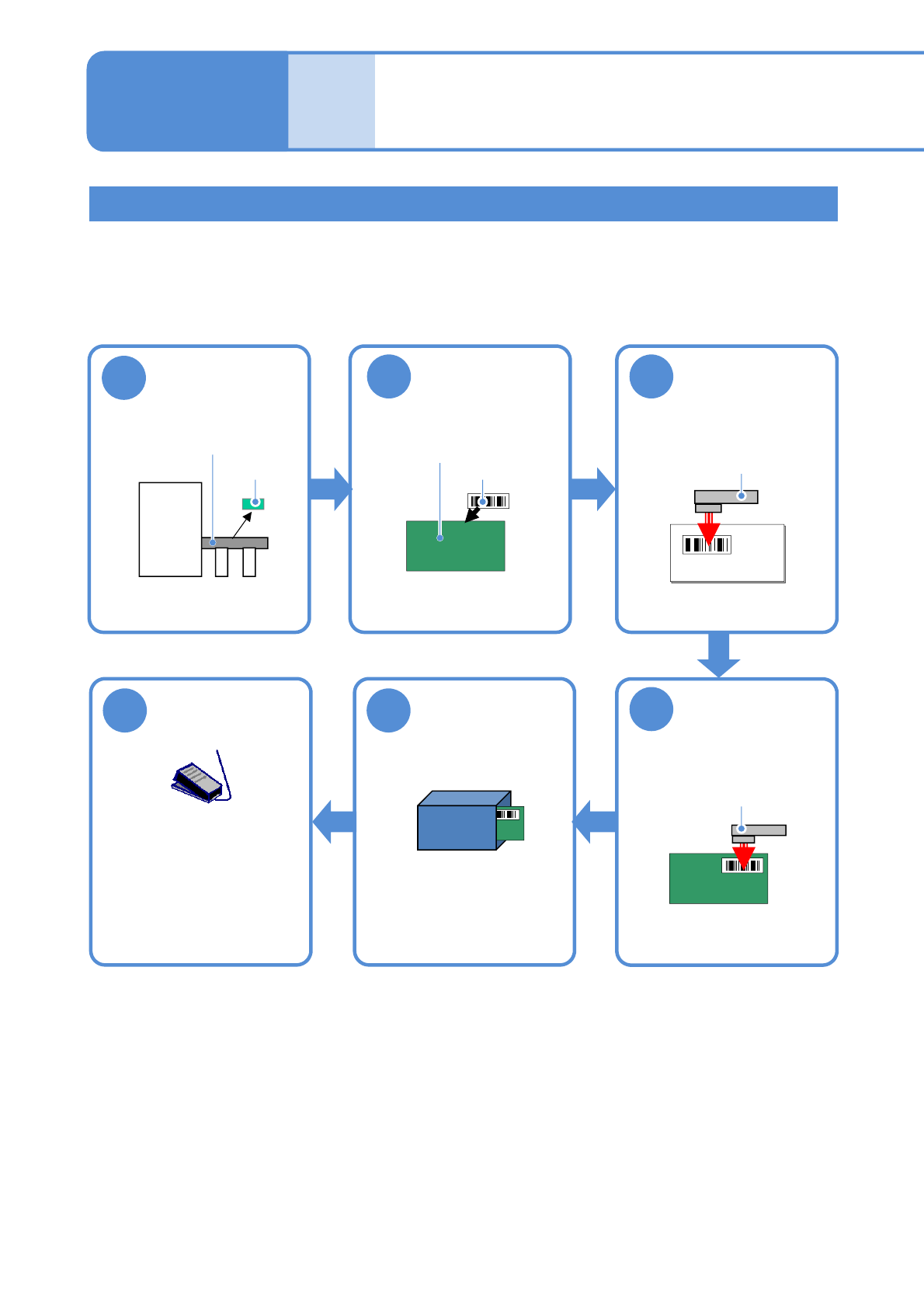

不良基板の抜き取りとバーコード貼り付け作業
NPM-W2 EJM7DJ-MB-04O-00
4-5-2-3

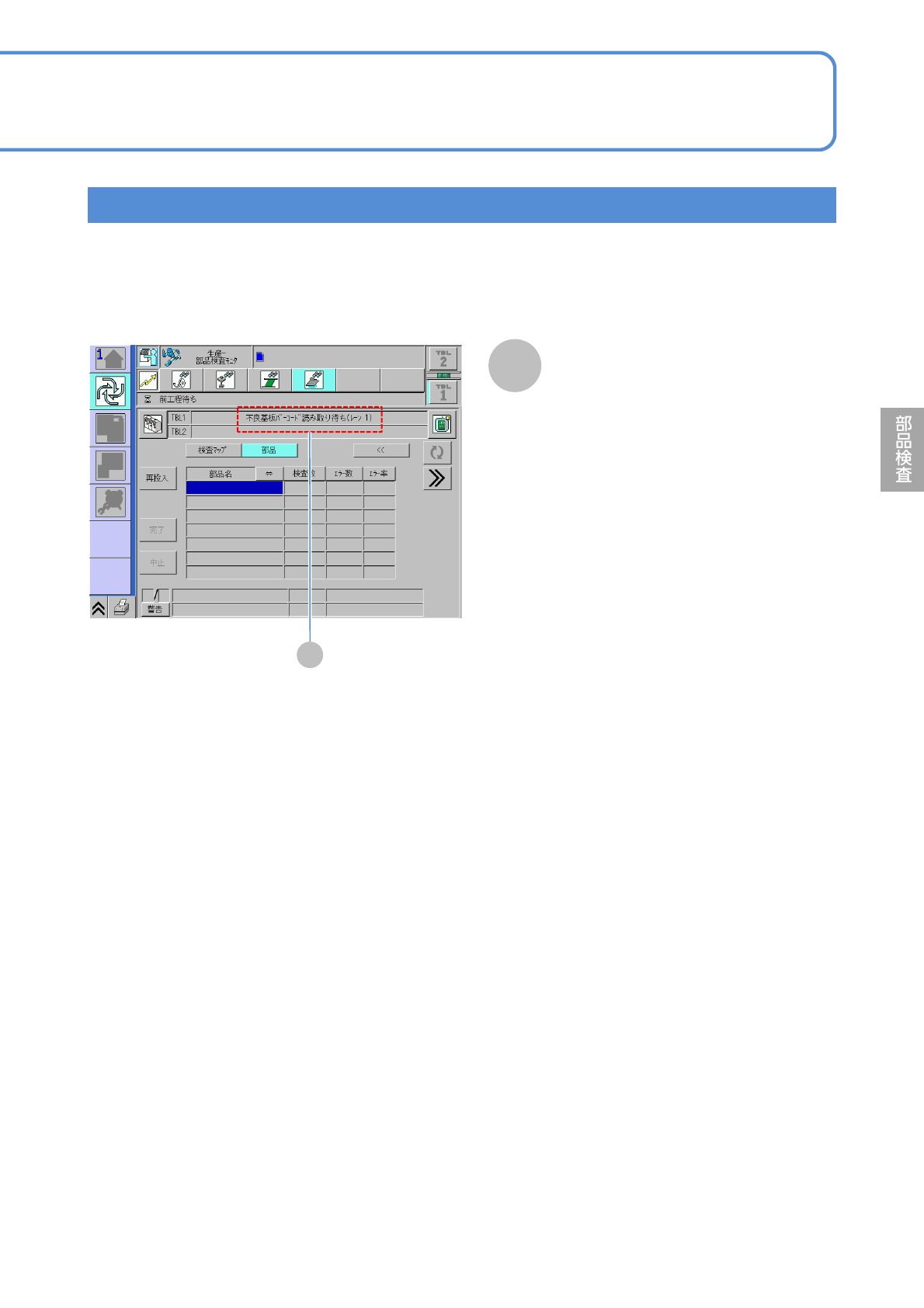

再投入用バーコードの読み取り画面
バーコードを読み込んだ後で、次の基板が生産できます。
A
A
メッセージを確認する
●バーコードを読み取り可能な状態では
「不良基板バーコード読み取り待ち」と
表示されるので、スキャナーを使って
再投入用バーコードを読み取る。
●バーコードを読み取りが終わると、こ
のメッセージが消えます。
NPM-W2 EJM7DJ-MB-04O-00
不良基
板処理
4-5-2-4
操作編
4-5-2
バーコードスキャナー有り
運用３
1
●上流側からの基板搬出が停止し、
設備はシングル停止状態になる。
●搬入済みの基板があるときは、
その基板が搬出されてからシン
グル停止状態になる。
不良基板を検査排出コンベヤーから抜き取り、手直しした後に再度搬入する方法について説明します。
2
メッセージを確認
する
手直し基板再投入時の作業フロー
『バーコードを
スキャンしてく
ださい。』
9
■再投入を中止するとき
生産を開始する
ENABLING
START
基板搬送を開始
する
●搬送再開スイッチをONに
して再投入コンベヤー上
の基板搬送を開始する。
11
10
