NPM-W 2 EJM7DJ-MB-06O-00 6-1-15 -4 多点座標の設定 「塗布条件」画面 ( → P.6-1-15 -1 ) から 多点打ちデータがある場合のみ A B A 座標点数 該当部品リストの多点打ち点数を表 示。 B No 1から順番で表示。 C X[mm] 塗布座標Xを表示。 D Y[mm] 塗布座標Yを表示。 E A[ ° ] 塗布座標θを表示。 C D E
NPM-W2 EJM7DJ-MB-06O-00
6-1-15-3
データ
修正
塗布条件データの修正 2
(塗布ヘッド)
操作編
6-1-15
吐出タイミング条件の設定
「塗布条件」画面(→P.6-1-15-1)から
吐出タイミング制御が「有り」の場合のみ
A B C
E D
A
塗布高さ(mm)
吐出を開始する時の基板上面からノズ
ル先端までの高さを表示。
B
塗布上昇速度2
塗布上昇速度(2段目)を表示。
C
塗布下降速度2
塗布下降速度(2段目)を表示。
D
待ち時間1(s)
塗布時の下死点での待ち時間を表示。
E
待ち時間2(s)
塗布時の上昇後の待ち時間を表示。
Z
塗布高さ
塗布下降速度
1段目
吐出開始
塗布時の下死点での
待ち時間
塗布上昇速度
2段目 b
塗布時の上昇後の
待ち時間
塗布上昇速度
1段目
時間
基板上面
a
d
e
塗布下降速度
2段目 c
NPM-W2 EJM7DJ-MB-06O-00
6-1-15-4

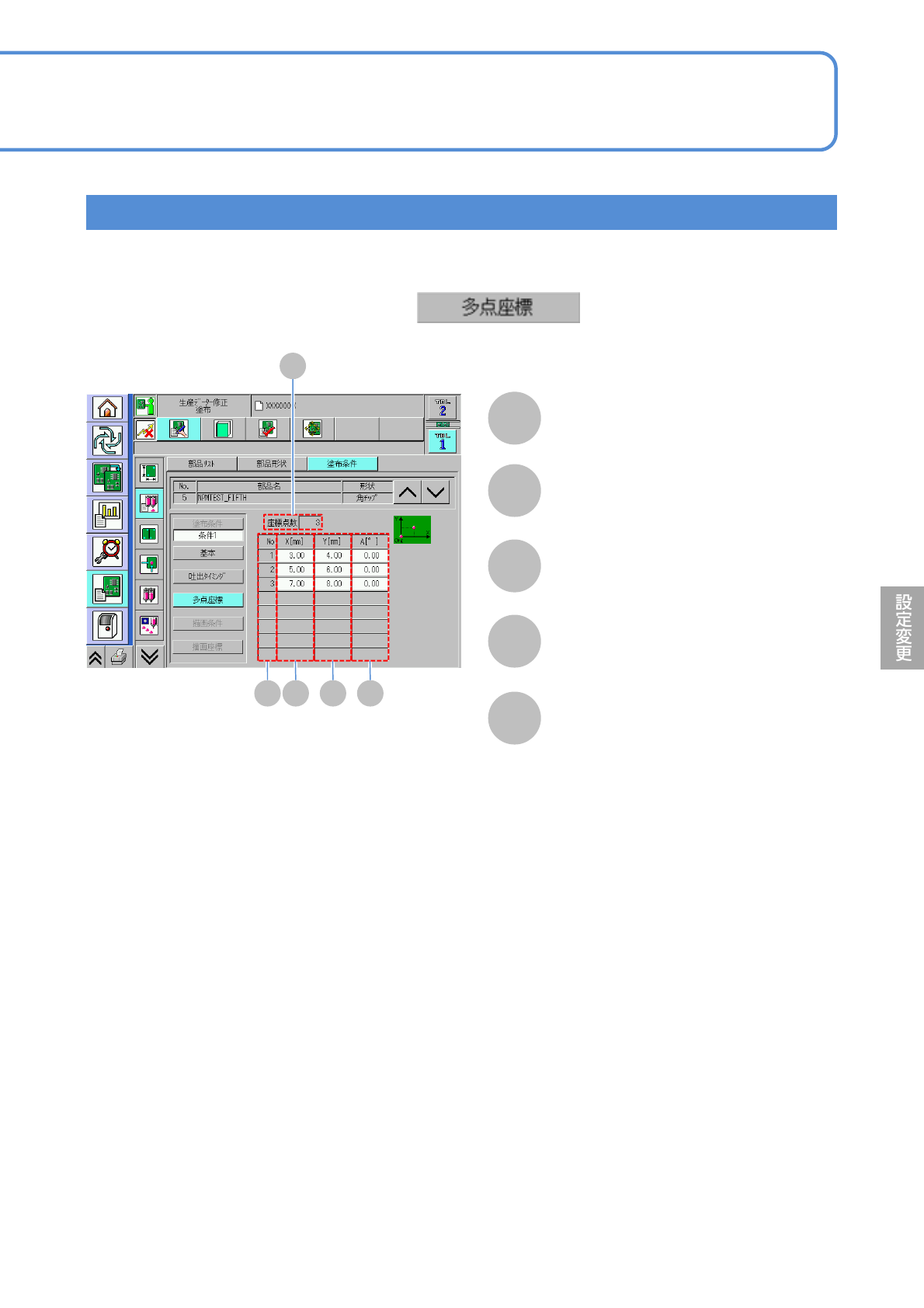

多点座標の設定
「塗布条件」画面(→P.6-1-15-1)から
多点打ちデータがある場合のみ
A
B
A
座標点数
該当部品リストの多点打ち点数を表示。
B
No
1から順番で表示。
C
X[mm]
塗布座標Xを表示。
D
Y[mm]
塗布座標Yを表示。
E
A[°]
塗布座標θを表示。
C D E
NPM-W2 EJM7DJ-MB-06O-00
6-1-15-5
データ
修正
塗布条件データの修正 3
(塗布ヘッド)
操作編
6-1-15

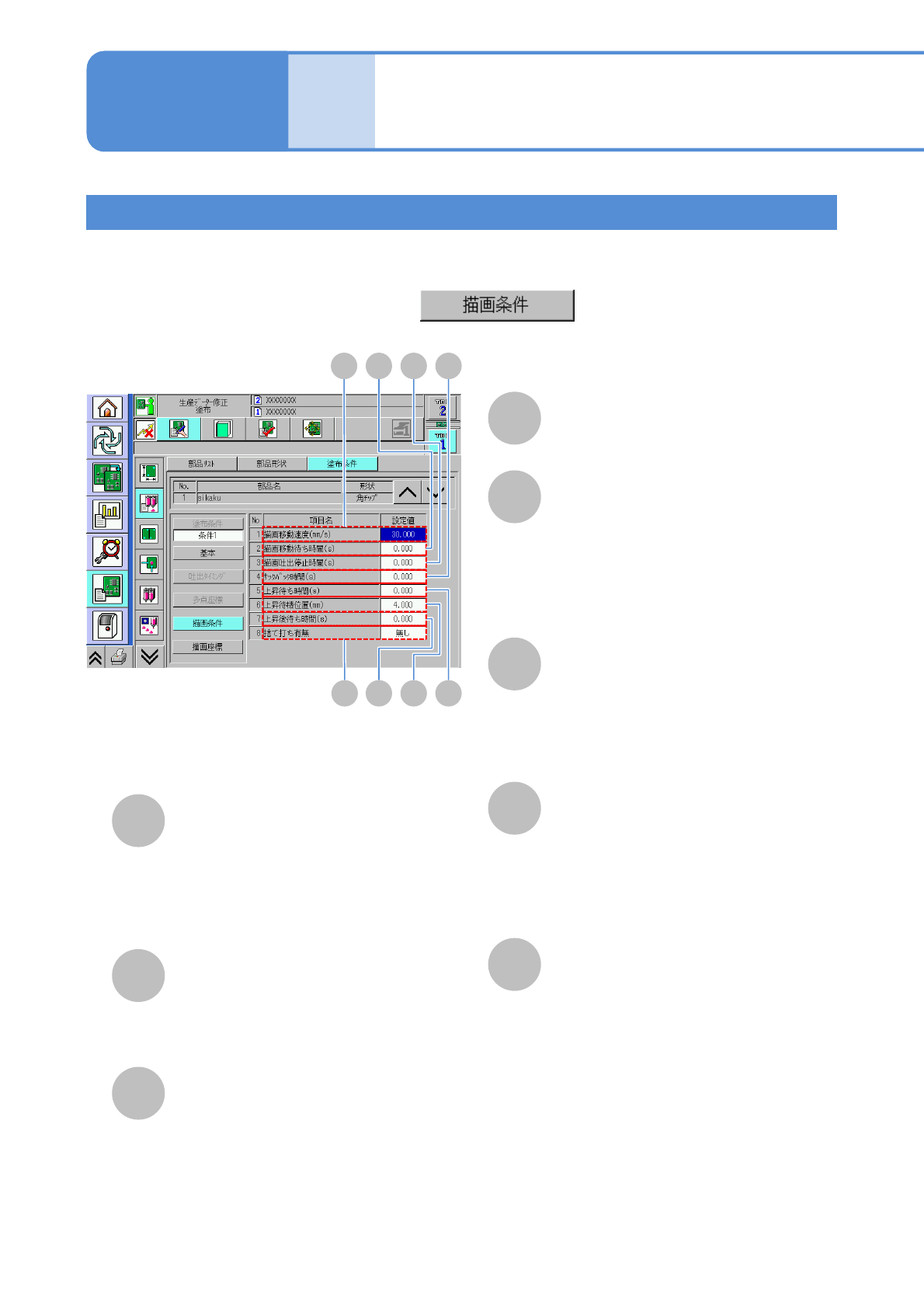

描画条件の設定
「塗布条件」画面(→P.6-1-15-1)から
描画データがある場合のみ
A C D
E
A
描画移動速度(mm/s)
B
描画移動待ち時間(s)
待機時間(XYユニット移動後ノズルが下
降してから、ノズルが下降XY移動する
までの時間)を設定。
(0.00 s ～ 9.99 s)
描画始点の塗布形状が安定しない場合
などに設定してください。
C
描画吐出停止時間(s)
描画塗出停止時間(描画方向が切り替わ
る際の塗出動作停止時間)を設定。
(0.00 s ～ 9.99 s)
描画方向切り替わり時に、塗布量が多
くなる場合などに設定してください。
D
サックバック時間(s)
サックバック時間(描画動作終了時に、
ノズルを逆回転させて材料をノズルに
戻す時間)を設定。
(0.00 s ～ 9.99 s)
描画終了時に描画形状が安定しない場
合に設定してください。
E
上昇待ち時間(s)
上昇待機時間(描画後にノズルが上昇す
るまでの時間)を設定。
(0.00 s ～ 9.99 s)
描画終了時に描画形状が安定しない場
合に設定してください。(サックバック
時間の後の時間になります。)
B
FGH
F
上昇待機位置(mm)
上昇待機位置(描画動作が完了し次の描
画動作へ移動するときのノズル上昇位
置)を設定。
(2.500 mm ～ 25.000 mm)
塗布条件の「ヘッド上昇位置」の設定
値以下で設定できます。
G
上昇後待ち時間(s)
上昇後待機時間(描画動作後ノズルが上
昇してから次の描画動作のためにXYユ
ニットが移動を開始するまでの時間)を
設定。(0.00 s ～ 9.99 s)
H
捨て打ち有無
描画動作前の捨て打ちの有無を表示。
