NPM-W 2 EJM7DJ-MB-09O-00 9-1-6 -8 ■電子部品の吸着深さとノズル長さの運用基準 電子部品の吸着深さ ( エンボステープ上面から電子部品の吸着面までの距離 ) によって、必要なノズル長さが変わります。 吸着深さ B 寸法 0 ～ 3m m 未満 3 ～ 8m m 未満 8 ～ 13 mm 未満 ノズル長さ A 寸法 22.5 mm 27.5 mm 32.5 mm エンボステープ 部品 ノズル 長さ A 吸着…
NPM-W2 EJM7DJ-MB-09O-00
仕様
9-1-6-7
ノズル仕様 4
操作編
9-1-6

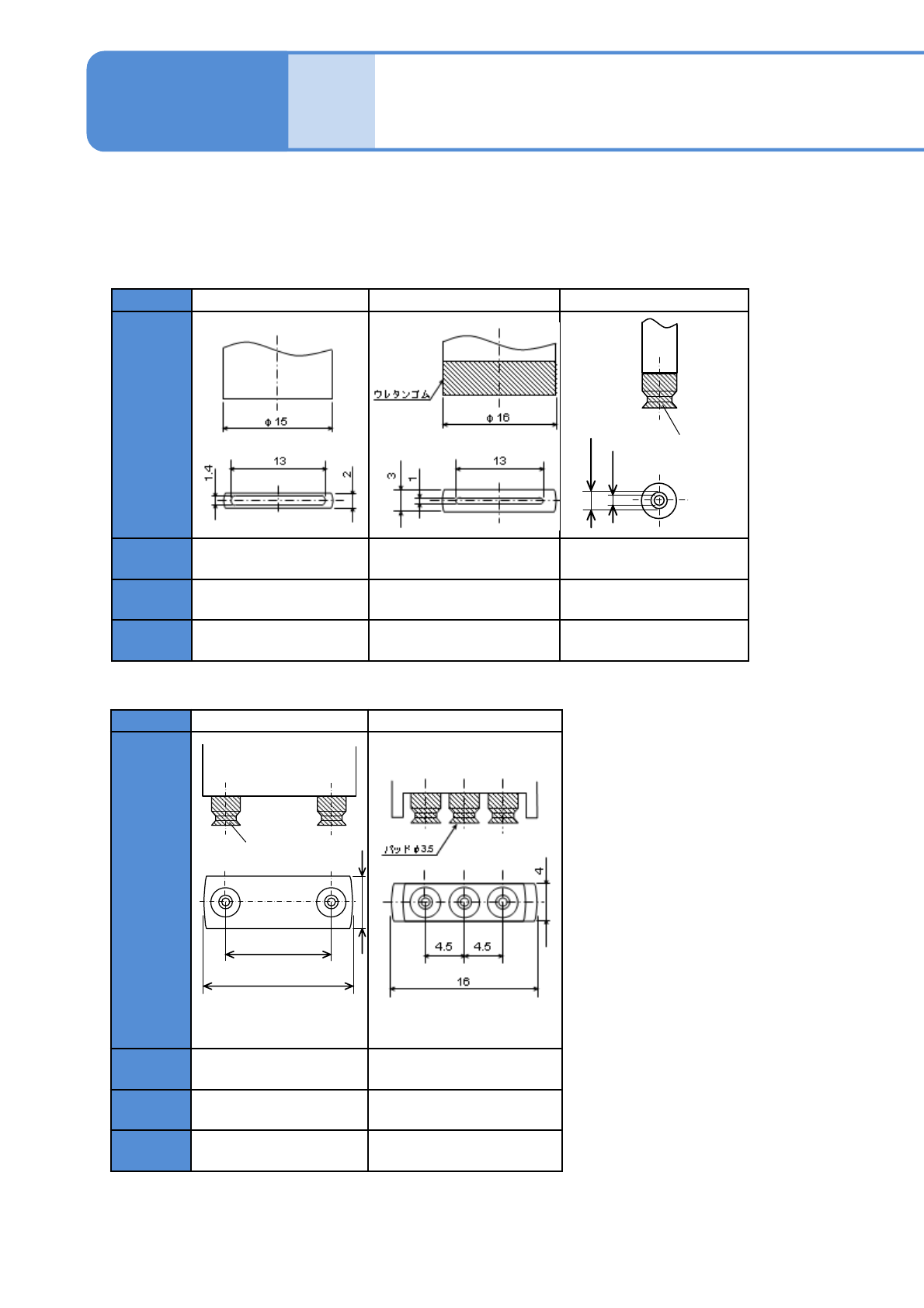

■異型部品用ノズル（2/2）
ノズルNo. 1115 / 1115N 2418 / 2418N 1424 / 1424N
形状
(単位:
mm)
最大部品
質量
2.0 g 6.5 g 4.8 g
最大部品
高さ
30 mm 30 mm 30 mm
備考 ノズル長さ: 22.5 mm
ウレタンゴム付き
ノズル長さ: 22.5 mm
ウレタンパッド付き
ノズル長さ: 22.5 mm
ノズルNo. 1427 / 1427N 2421 / 2421N
形状
(単位:
mm)
最大部品
質量
9.7 g 14.5 g
最大部品
高さ
30 mm 30 mm
備考
ウレタンパッド付き
ノズル長さ: 22.5 mm
ウレタンパッド付き
ノズル長さ: 22.5 mm
15
20
6
パッドφ3.5
φ
1
φ
1.6
パッドφ3.5
NPM-W2 EJM7DJ-MB-09O-00
9-1-6-8

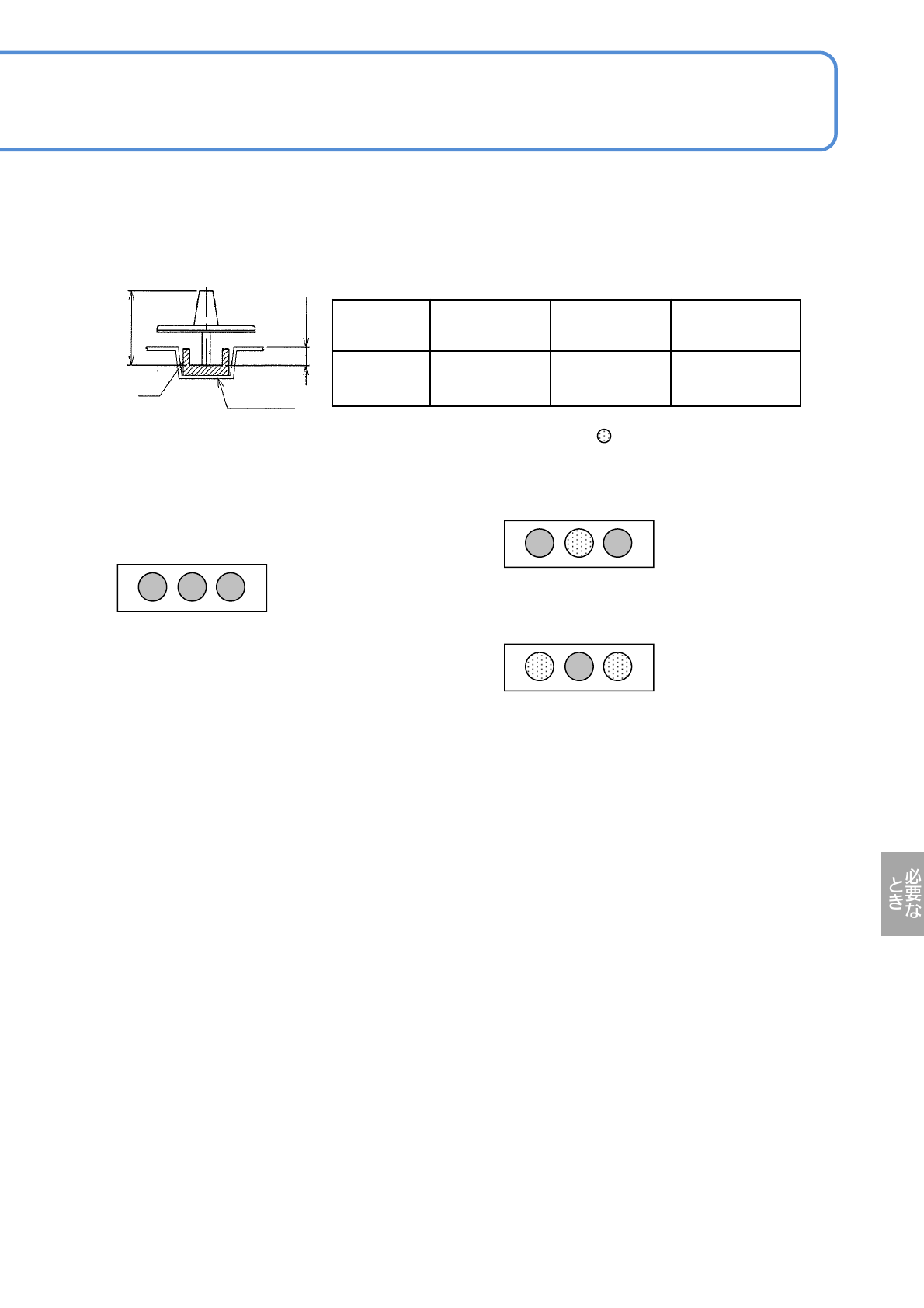

■電子部品の吸着深さとノズル長さの運用基準
電子部品の吸着深さ(エンボステープ上面から電子部品の吸着面までの距離)
によって、必要なノズル長さが変わります。
吸着深さ
B寸法
0 ～ 3mm未満 3 ～ 8mm未満 8 ～ 13 mm未満
ノズル長さ
A寸法
22.5 mm 27.5 mm 32.5 mm
エンボステープ
部品
ノズル
長さ
A
吸着深
さ
B
1 2 3
●吸着可能部品：
対角41 mm(29 ×29 mm)
*1）
以下
かつL 35 mm以下の部品
対角47 mm(33 ×33 mm)
*1）
以下
かつL 38 mm以下かつt≦14 mm以下の部品
●吸着可能部品：
対角76 mm(54 ×54 mm)以下
かつL 65 mm以下の部品
■吸着可能部品サイズとノズル配置(●: 吸着可能、○: 吸着不可、 : #1006ノズル(反射板)
*2）
)
1 2 3
1 2 3
●吸着可能部品：
対角152.1 mm以下かつ L 150 mm以下
かつW 90 mm以下の部品
*1） ( )内の数値は、L=Wの場合の一例です。
吸着位置が部品の中心からオフセットするときは、部品寸法に制約が発生します。
詳細は当社にお問合せください。
*2） 部品サイズや形状に応じて、#1006ノズル(反射板)を取り付けてください。
NPM-W2 EJM7DJ-MB-09O-00
仕様
ノズル仕様 5

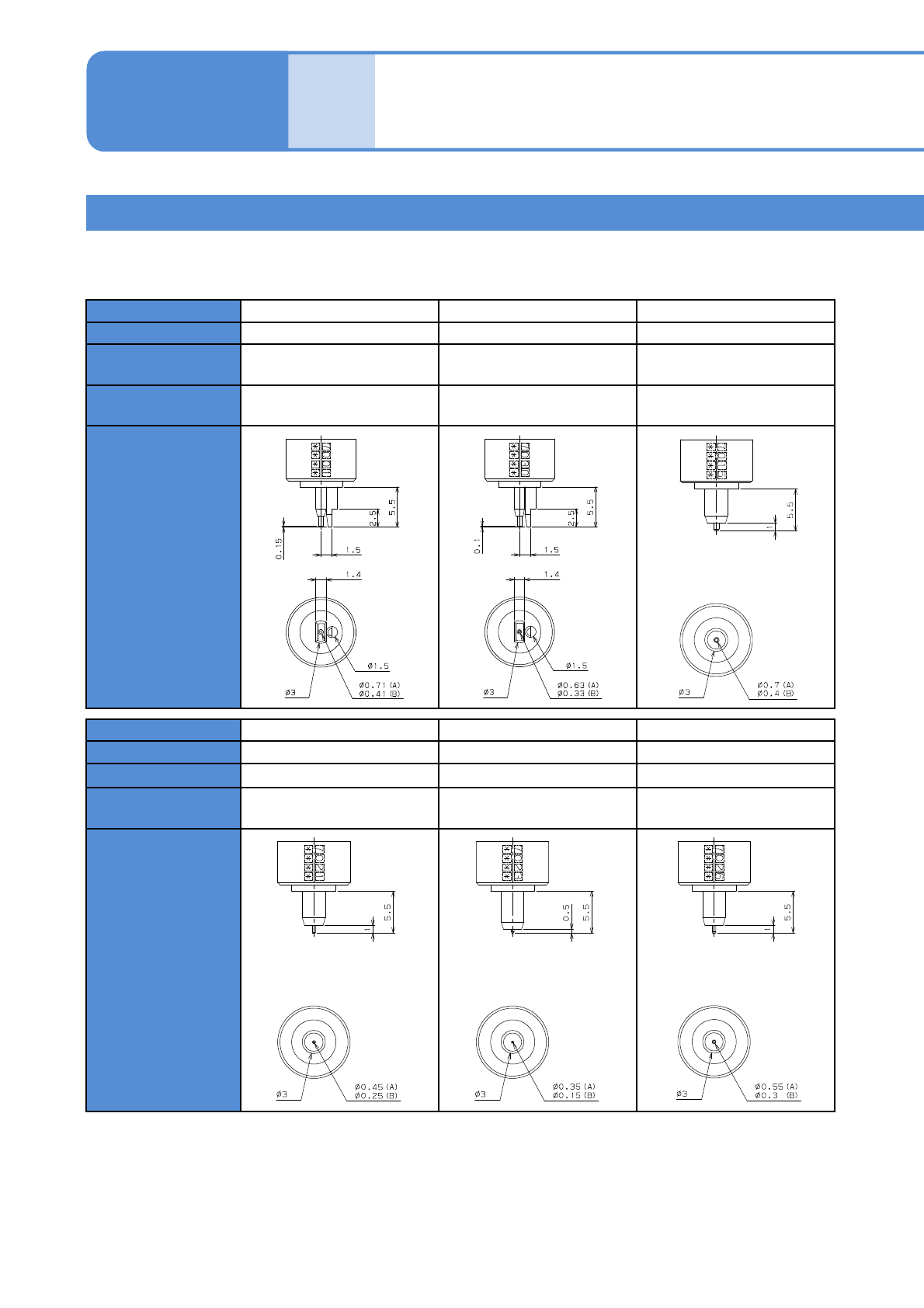

塗布ノズル(オプション) 1
9-1-6-9
塗布ヘッドには対象部品、用途に応じ、各種ノズルを用意しています。
操作編
9-1-6
■1点ノズル
ノズルNo.
7001 7030 7015
種類 打点塗布 打点塗布
描画塗布
*)
塗布径(目安)
塗布幅(目安)
φ0.7 ～ φ1.1 mm φ0.6 ～ φ1.0 mm
0.8 ～ 1.2 mm
対象部品
(代表例)
1608R, C
レール近傍塗布
1608R, C
レール近傍塗布
BGA
CSP等
形状
(単位: mm)
ノズルNo.
7021 7023 7026
種類
描画塗布
*)
描画塗布
*)
描画塗布
*)
塗布幅(目安) 0.6 ～ 1.0 mm 0.4 ～ 0.8 mm
0.7 ～ 1.1 mm
対象部品
(代表例)
BGA
CSP等
BGA
CSP等
BGA
CSP等
形状
(単位: mm)
*) 上記描画ノズルは一例です。描画ノズルについては、塗布材料・塗布形状などに応じ、個別検討が必要で
す。詳細についてはお問合せください。描画塗布(非接触塗布)を行う場合は、高さセンサー(オプション)
が必要です。
(A：外径 B：内径)
