NPM-W 2 EJM7DJ-MB-06O-00 生産 データ ティーチ ング 6-2-2 -1 基板認識 基板のプリントパターン上のマークを認識して生産 データのプリントパターンの位置 とのずれを算出す ることによって、生産データを補正します。 装着する際には、装着を行うための認識マークを設 定してください。 ●認識モードには、「基板」/「グループ」/「パターン」 の3種類があり、その種 類ごとに認識マークと 不良マーク(不良を判断す…
NPM-W2 EJM7DJ-MB-06O-00
ﾗﾝﾌﾟ値

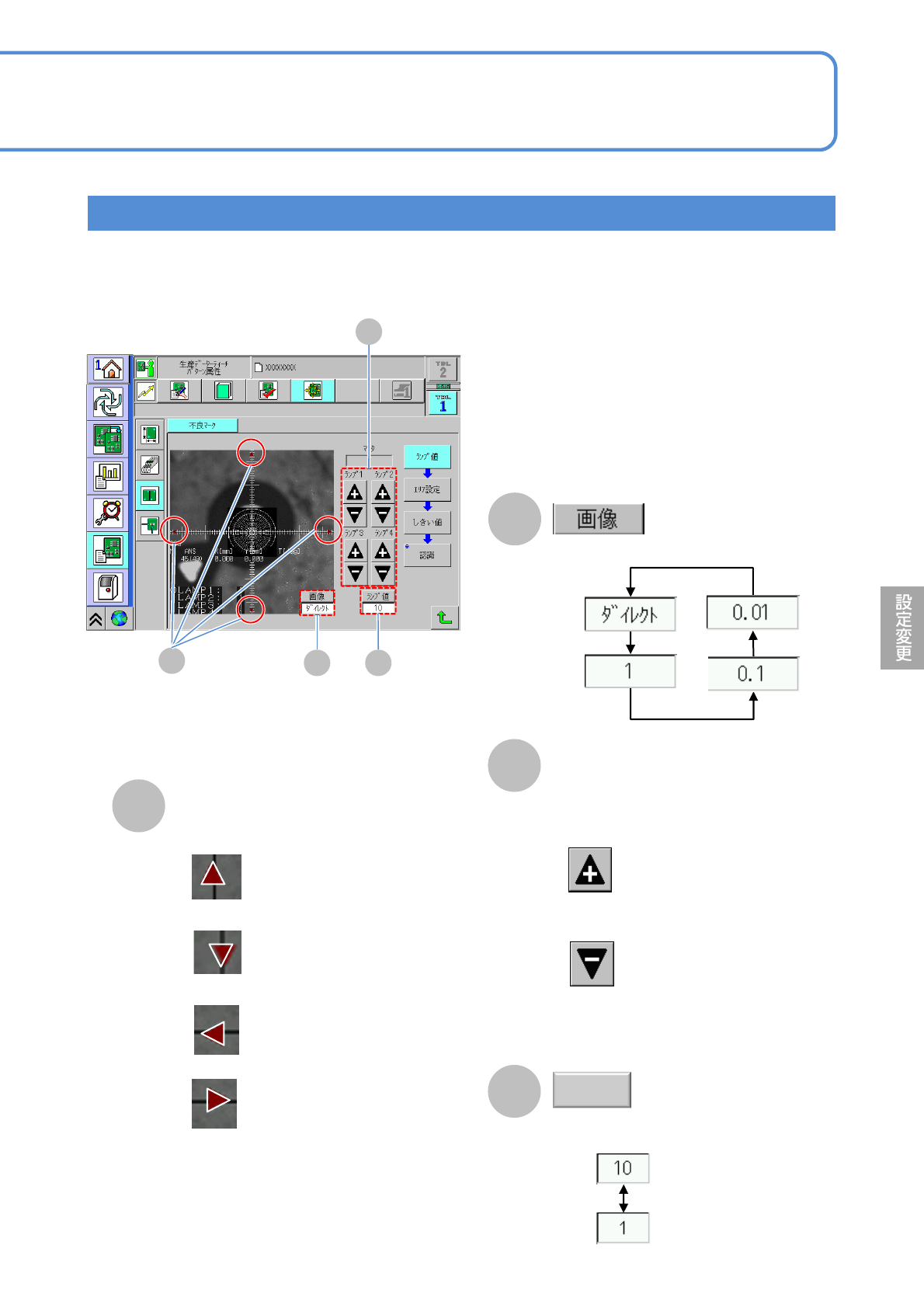

ランプ値の調整
A
B
C
D
C
A
B
インチングキー
D
ランプ値の変更レートを切り替える。
移動率を切り替える。
ランプ値調整ボタン
ティーチングで得られる画像が見えにくいときに照明（ランプ）を調整する方法を説明します。
■カメラを上方向に移動させるとき
■カメラを下方向に移動させるとき
■カメラを左方向に移動させるとき
■カメラを右方向に移動させるとき
■ランプ値を増加させるとき
（明るくするとき）
■ランプ値を減少させるとき
（暗くするとき）
6-2-1-4
※ランプは、内側から順にランプ1(内)
→ランプ4(外)に配置されている。
NPM-W2 EJM7DJ-MB-06O-00
生産
データ
ティーチ
ング
6-2-2-1
基板認識
基板のプリントパターン上のマークを認識して生産データのプリントパターンの位置とのずれを算出す
ることによって、生産データを補正します。
装着する際には、装着を行うための認識マークを設定してください。
●認識モードには、「基板」/「グループ」/「パターン」の3種類があり、その種類ごとに認識マークと
不良マーク(不良を判断するためのマーク)を設定できます。
パターン 1 パターン 2
パターン 3
パターン 4
パターン 5
パターン 6
パターン 9
パターン10
パターン 11
パターン 12
パターン 13 パターン 14
パターン 15 パターン 16
グループ
認識マーク
グループ不良
マーク
グループ
認識マーク
基板認識マーク
基板認識マーク
基板不良マーク
パターン 7
パターン 8
パターン
不良マーク
パターン
認識マーク
基板認識ティーチング 1
グループ 1
グループ
認識マーク
基板
グループ 2
操作編
6-2-2
NPM-W2 EJM7DJ-MB-06O-00
6-2-2-2
ティーチングの流れ
基板データの入力
基板認識データの入力
ティーチングの開始
ランプ値の設定
認識
NPM-DGSで作成
← 自動ランプ設定を選択した
場合は不必要
データセーブ
認識テスト
ティーチングの完了
