NPM-W 2 EJM7DJ-MB-02O-00 第 1 階層 第 2 階層 第 3 階層 第 4 階層 2-2-2 -12 入力アドレスをビット表示する。 出力アドレスをビット表示する。 全体 全軸の原点復帰を行う。 マシンが制御している全軸の現在位 置やステータスを確認する。 ノズル交換を行う。 ヘッド ヘッド動作で設備が正常であること を確認する。 バルブの状態を確認し、それぞれの バルブを単独で動作させる。 コンベヤー コンベヤ…
NPM-W2 EJM7DJ-MB-02O-00

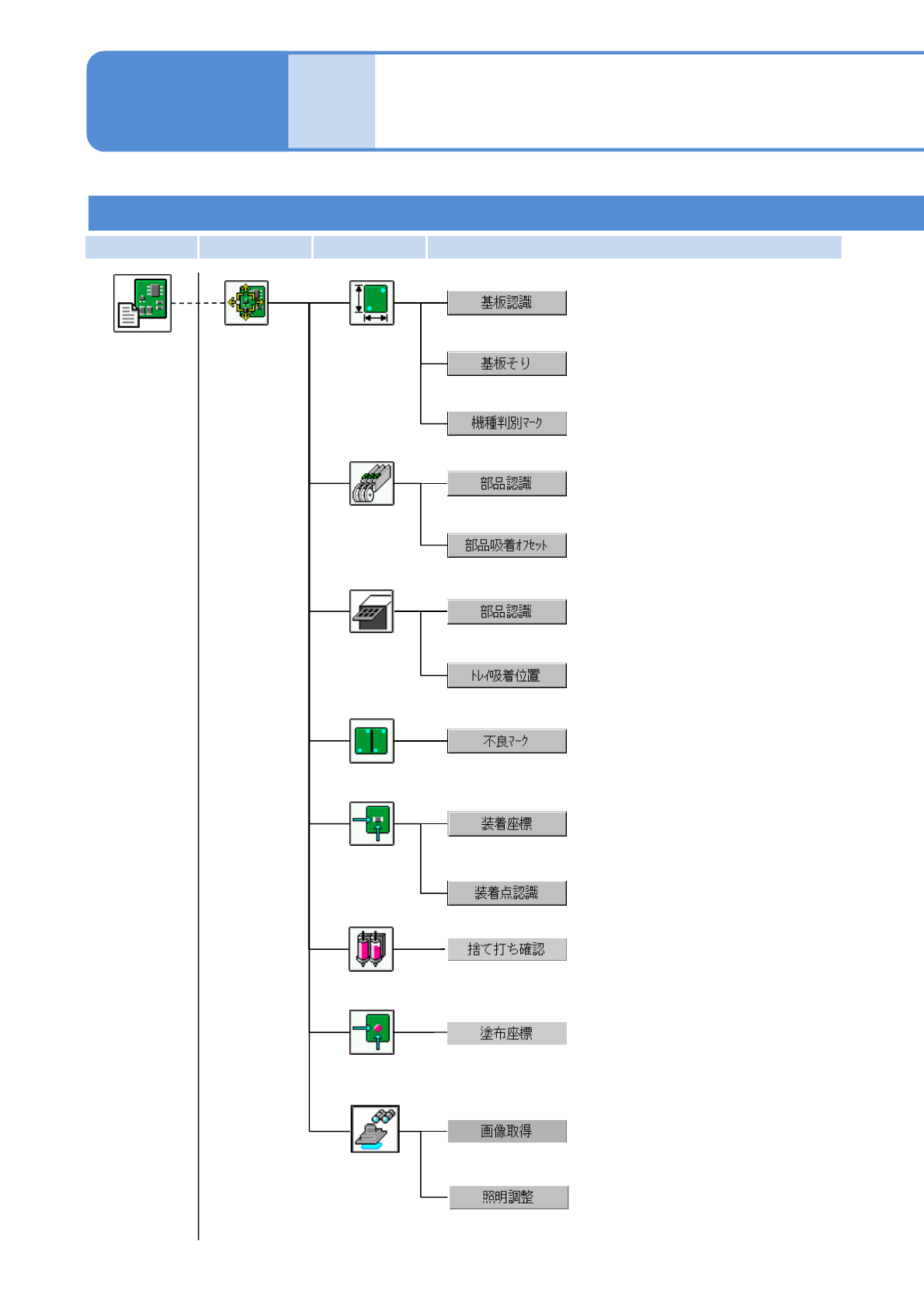

第1階層 第2階層 第3階層 第4階層
生産データ
メニュー
2-2-2-11
ティーチング
基板認識動作を確認し、基板認識座
標を修正する。
部品認識動作を確認し、部品データ
を修正する。
基板
部品吸着位置動作をし、吸着オフ
セットを設定する。
フィーダー
基板の装着状態を確認し、装着ズレ
修正などを行うための条件を確認す
る。
装着
パターン属性
不良マーク認識動作を確認し、不良
マーク座標を修正する。
条件装着で装着する対象を装着点単
位で選ぶ。
機種判別マーク認識動作を確認する。
部品認識動作を確認し、部品データ
を修正する。
部品吸着位置動作をし、トレイ吸着
位置を設定する。
トレイ
基板反り動作を確認し、計測点デー
タの修正を行う。
エンジニアモード 4
各部の
名称
メニュー構成 6
操作編
2-2-2
塗布
塗布基板に対する塗布状態や塗布位
置ズレ修正等を行うための条件を確
認する。
捨て打ち
捨て打ち(接着剤認識含む)動作によ
る塗布状態の確認とデータの修正を
行う。
検査に適した照明条件を確認するた
め、照明を変化させた状態の画像を
確認する。
検査
照明値を変更し、画面を見ながら検
査に適した状態を確認する。
NPM-W2 EJM7DJ-MB-02O-00
第1階層 第2階層 第3階層 第4階層
2-2-2-12
入力アドレスをビット表示する。
出力アドレスをビット表示する。
全体
全軸の原点復帰を行う。
マシンが制御している全軸の現在位
置やステータスを確認する。
ノズル交換を行う。
ヘッド
ヘッド動作で設備が正常であること
を確認する。
バルブの状態を確認し、それぞれの
バルブを単独で動作させる。
コンベヤー
コンベヤーの幅を任意の幅に調整す
る。
基板搬送動作を行う。
調整
マシンメニュー
調整するレーンを切替える。
（デュアルレーンのみ表示される。）
温調ユニット(温度)と電空レギュ
レーター(圧力)を確認する。
塗布ヘッド
(塗布ヘッド)
局所高さ計測動作による計測座標の
修正と、基板状態の確認を行う。
局所高さ
NPM-W2 EJM7DJ-MB-02O-00
第1階層 第2階層 第3階層 第4階層
2-2-2-13
マルチ認識
カメラ
マルチ認識カメラの状態や各種情報
を表示する。
すべての認識処理動作を確認する。
ヘッドカメラの状態や各種情報を表
示する。
LED照明の状態や各種情報を表示する。
ヘッドカメラのキャプチャー状態や
各種情報を表示する。
ヘッドカメラ
LNBとの通信を設定する。
全体
システム動作の全体の条件を設定す
る。
表示灯とブザーを設定する。
生産中や停止中の表示灯とブザーの
設定をする。
モニターを設定する。
設定
エンジニアモード 5
各部の
名称
メニュー構成 7
操作編
2-2-2
調整
マシンメニュー
トレイ
トレイユニットの動作確認をする。
フィーダー
設備に設置されているフィーダーの
動作を確認する。
設備に設置されているフィーダーの
情報を表示する。
