NPM-W 2 EJM7DJ-MB-02O-0 0 個別 段取り 基板下受けピンの取り付け ２ 2-5-3 -3 操作編 2-5-3 9 基板下受けブロックに 基板下受けピンを取り付ける ●基板全体を均等に支えるように、ピンを取り付け る。 ●基板裏面の部品に当たらないように注意する。 ●基板下受けピンセットジグ(オプション)を使用することで 、ピ ンのセット位置ミスを防止することができる。 （ジグ :N610131762AC ） 16…
NPM-W2 EJM7DJ-MB-02O-00
2-5-3-2
8

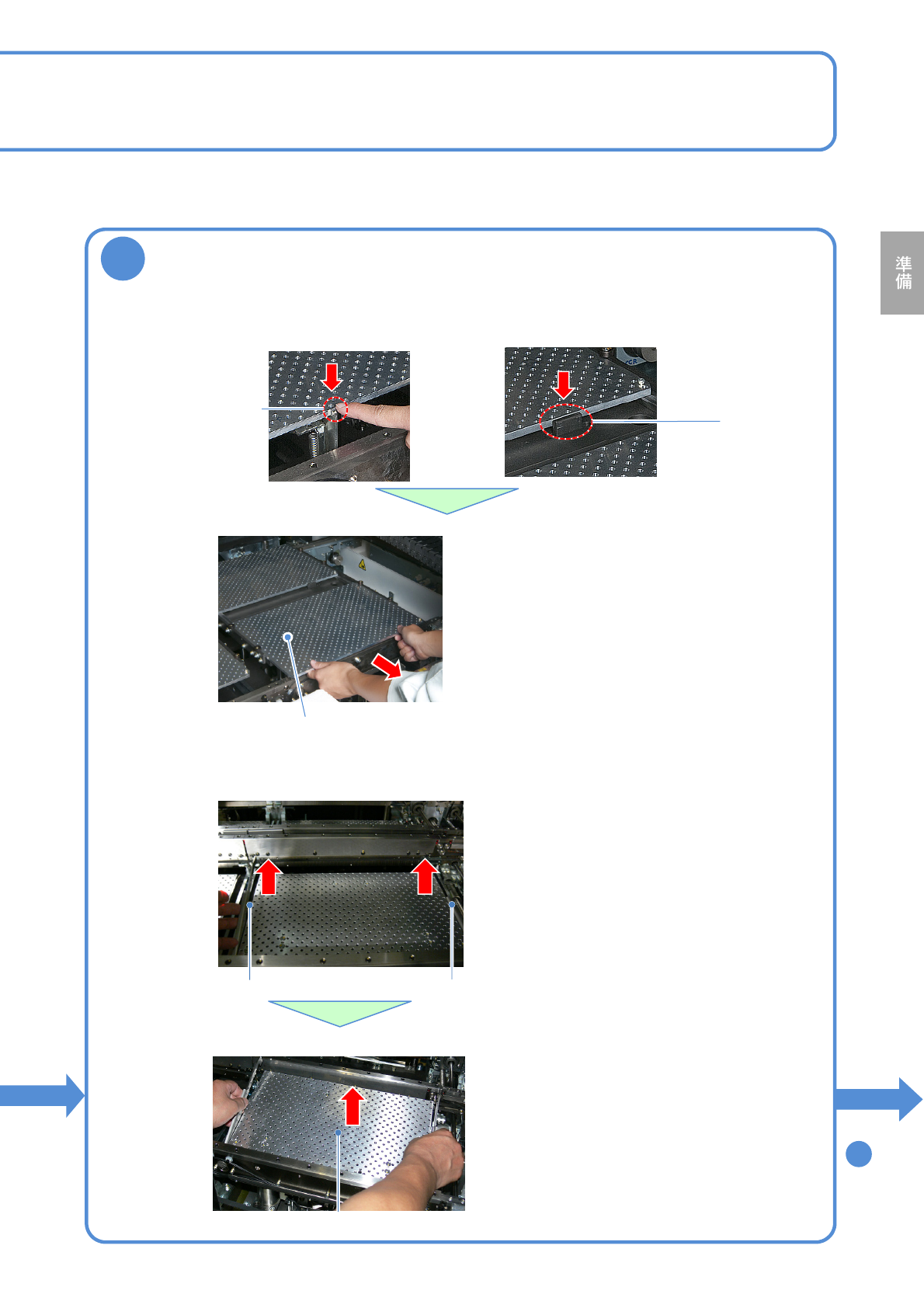

基板下受けブロックを取り外す
●基板下受けブロックを引き抜く。
●両手でゆっくり取り外す。
基板下受けブロック(4枚)
●前側から手前の基板下受けブロックを外
すときは、ロックレバーを押し下げる。
●前側から奥側の基板下受けブロックを外すと
きは、ストッパーを押し下げる。
●基板下受けブロックは、前後左右4分割で
構成されている。
●マルチ認識カメラ(LED照明上) にごみを
落としたり、ぶつけたりしない。
■シングルコンベヤーのとき
■デュアルコンベヤーのとき
取り出しレバー
■基板下受けブロックを引き抜く。
●両手で上方向にゆっくり取り外す。
●マルチ認識カメラ(LED照明上) にごみを
落としたり、ぶつけたりしない。
●基板下受けブロックは、レーン毎に左
右2分割で構成されている。
●各レーン同様に取り外す。
基板下受けブロック
●操作側から、左右のレバーを持ち上げる。
取り出しレバー
ロックレバー
ストッパー
手順
へ
9
NPM-W2 EJM7DJ-MB-02O-00
個別
段取り
基板下受けピンの取り付け ２
2-5-3-3
操作編
2-5-3
9
基板下受けブロックに
基板下受けピンを取り付ける
●基板全体を均等に支えるように、ピンを取り付ける。
●基板裏面の部品に当たらないように注意する。
●基板下受けピンセットジグ(オプション)を使用することで、ピ
ンのセット位置ミスを防止することができる。
（ジグ:N610131762AC）
16
17
ENABLING
ENABLING
交換台車を取り付
ける(→『メンテナン
ス編』P.3‐2)
15
前側
SERVO
ON
14
●基板下受けブロックが下降
する。
メッセージを確認
して
NPM-W2 EJM7DJ-MB-02O-00
2-5-3-4
10
基板下受けブロックを傾きなきように取付ける（レールとの干渉の恐れ）
■シングルコンベヤーのとき ■デュアルコンベヤーのとき
●本体側のガイドピンと基板下受けブロック
の穴を合わせる。
ガイドピン
13 12
ウエスを取り外す
11
フィーダーテーブル
カバーを元に戻す
