NPM-W 2 EJM7DJ-MB-06O-00 ランプ値のオフセットデータが初期化 される。 1 1 認識条件の確認 / 修正 B C D C B 項目名 設定値 それぞれの項目の装着条件。 D A A 部品情報 ( → P.6-1-8) 画面上の必要な箇所のデータを 修正する ●画面に触れると、入力画面が表示さ れる。 2 6-1-9 -2 認識速度 : ・ ( 自動／高速／中速／低速 ) 認識エラー停止 : ・ (1 回／ 3 回…
NPM-W2 EJM7DJ-MB-06O-00
データ
修正
それぞれのフィーダーアドレスに登録されている部品の装着条件データを確認と修正する方法を説明します。
C
B
項目名
設定値
それぞれの項目の装着条件。

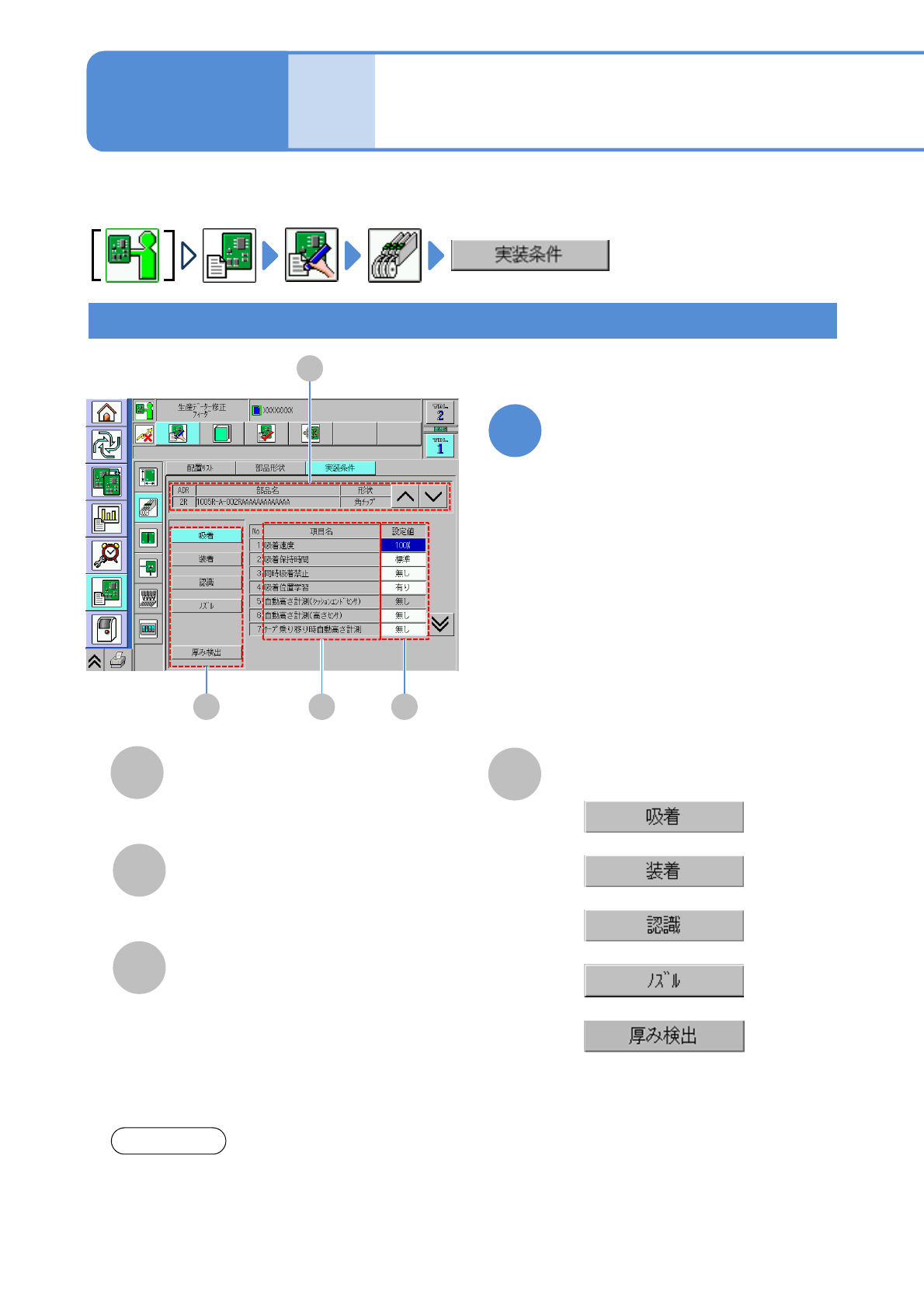

吸着・装着・ノズル条件の確認と修正
装着条件データの修正
D
条件設定の切り替え
●
●
●
●
それぞれの項目の設定(→『 NPM-DGS 』取扱説明書を参照)
お願い
D B C
A
A
部品情報
(→P.6-1-8)
画面上の必要な箇所のデータを
修正する
●画面に触れると、入力画面が表示さ
れる。
1
操作編
6-1-9
6-1-9-1
●
マルチ認識カメラのタイプ2かタイ
プ3が搭載され、部品データの‘厚
み計測’が‘する’の場合のみ表示
される。
NPM-W2 EJM7DJ-MB-06O-00
ランプ値のオフセットデータが初期化
される。
1
1

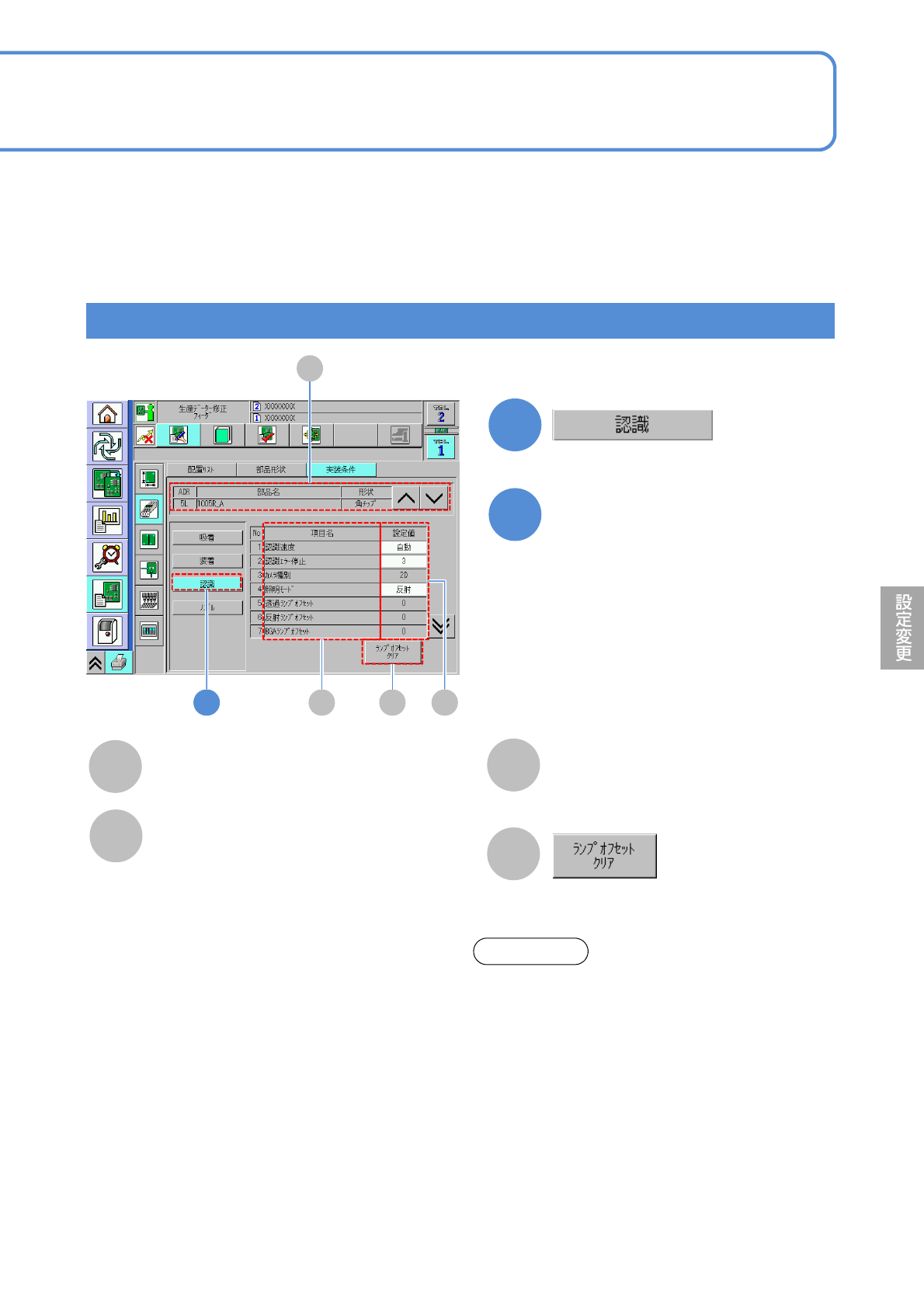

認識条件の確認/修正
B CD
C
B
項目名
設定値
それぞれの項目の装着条件。
D
A
A
部品情報
(→P.6-1-8)
画面上の必要な箇所のデータを
修正する
●画面に触れると、入力画面が表示さ
れる。
2
6-1-9-2
認識速度:
・(自動／高速／中速／低速)
認識エラー停止:
・(1回／3回)
カメラ種別:
・(2D／3D／3D(Multi))
照明モード:
・(透過／反射／BGA)
透過ランプオフセット:
・部品認識時の透過ランプオフセット値
反射ランプオフセット:
・部品認識時の反射ランプオフセット値
BGAランプオフセット:
・部品認識時のBGAランプオフセット値
極性:
・部品の極性有無
部品周辺付着物確認:
・部品を2個吸着した場合は、認識エラー。
余剰部品が基板上へ落下するのを防止。
マルチ認識カメラ [ タイプ3 ] の照明設定について
1. 反射照明点灯時は、BGAのボール高さ検査は行
いません。
2. BGAランプ値は内部で自動変換されます。その
ため、BGAのボール高さ検査の際、認識画面で
設定した値とは違う値が表示される場合があり
ます。
3.3D検査条件を保つため、認識システムがランプ
値を自動的に変更する場合があります。
ご注意
NPM-W2 EJM7DJ-MB-06O-00
データ
修正
トレイ情報を確認と修正する方法を説明します。
B
CD E G F
トレイデータの修正
(トレイフィーダー)
AH
A
部品情報
(→P.6-1-8)
B
トレイ
トレイ名称。
C
基本情報
(→P.6-1-10-2)
パレット軸の移動速度を選ぶ。
D
パレット軸速度
E
リフター軸速度
リフター軸の移動速度を選ぶ。
●設定値は と同じように選ぶ。
D
F
トレイ厚み
G
吸着高さ
トレイ
電子部品
吸着の高さ
吸着の高さを入力する。
画面上の必要な箇所のデータを
修正する
●画面に触れると、入力画面が表示さ
れる。
1
操作編
6-1-10
6-1-10-1
