NPM-W 2 EJM7DJ-MB-06O-00 生産 データ ティーチ ング 局所高さティーチング 3 6-2-15 -5 操作編 6-2-15 6 ● ：ランプ切り替え ：ランプ値調整量 6 ランプ値を画面の見やすい値に調 整する 7 + 7 9 8 8 + 9 + ●装着点選択で選択している装着座標で 使用する局所高さ計測データの計測テ ストを行って局所高さ計測テストの結 果を表示します。 （局所高さ計測座標の高さ計測を行い、 「…
NPM-W2 EJM7DJ-MB-06O-00
6-2-15-4
4
+
●基板チェックが行われて、必要に応じ
てレール幅の調整が行われます。
4
A
F
A
部品名
ティーチング対象の局所高さ計測を装着
座標に装着する部品名。
5

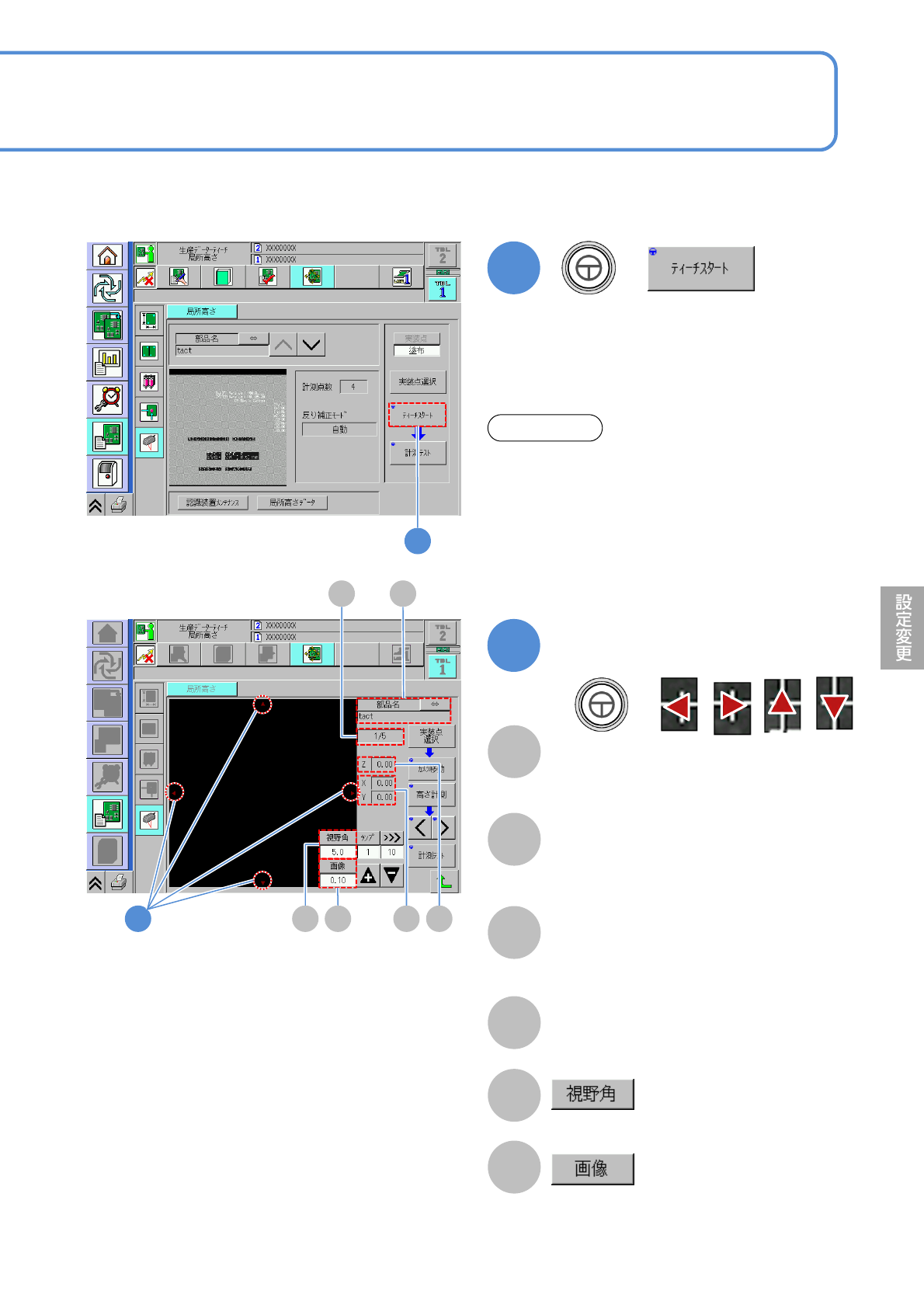

局所高さの座標をティーチングす
る
E D C
B
5
●
B
計測点
ティーチング対象の局所高さ計測データ
の計測点を表示します。(最大5点)
C
Z
指定されている局所高さ計測座標の基板
上面基準からのずれ量。
D
X/Y
位置調整したインチング量。
E
認識画像の視野サイズ切り替え。
F
位置調整のインチング量切り替え。
+
●基板の搬入待ち状態に変わったら、基板を搬入
口にセットしてください。
(ティーチング対象の基板がすでにステージ上に
あるときは必要ありません。)
お願い
NPM-W2 EJM7DJ-MB-06O-00
生産
データ
ティーチ
ング
局所高さティーチング 3
6-2-15-5
操作編
6-2-15
6
● ：ランプ切り替え
：ランプ値調整量
6
ランプ値を画面の見やすい値に調
整する
7
+
7
98
8
+
9
+
●装着点選択で選択している装着座標で
使用する局所高さ計測データの計測テ
ストを行って局所高さ計測テストの結
果を表示します。
（局所高さ計測座標の高さ計測を行い、
「Z」値が更新される）

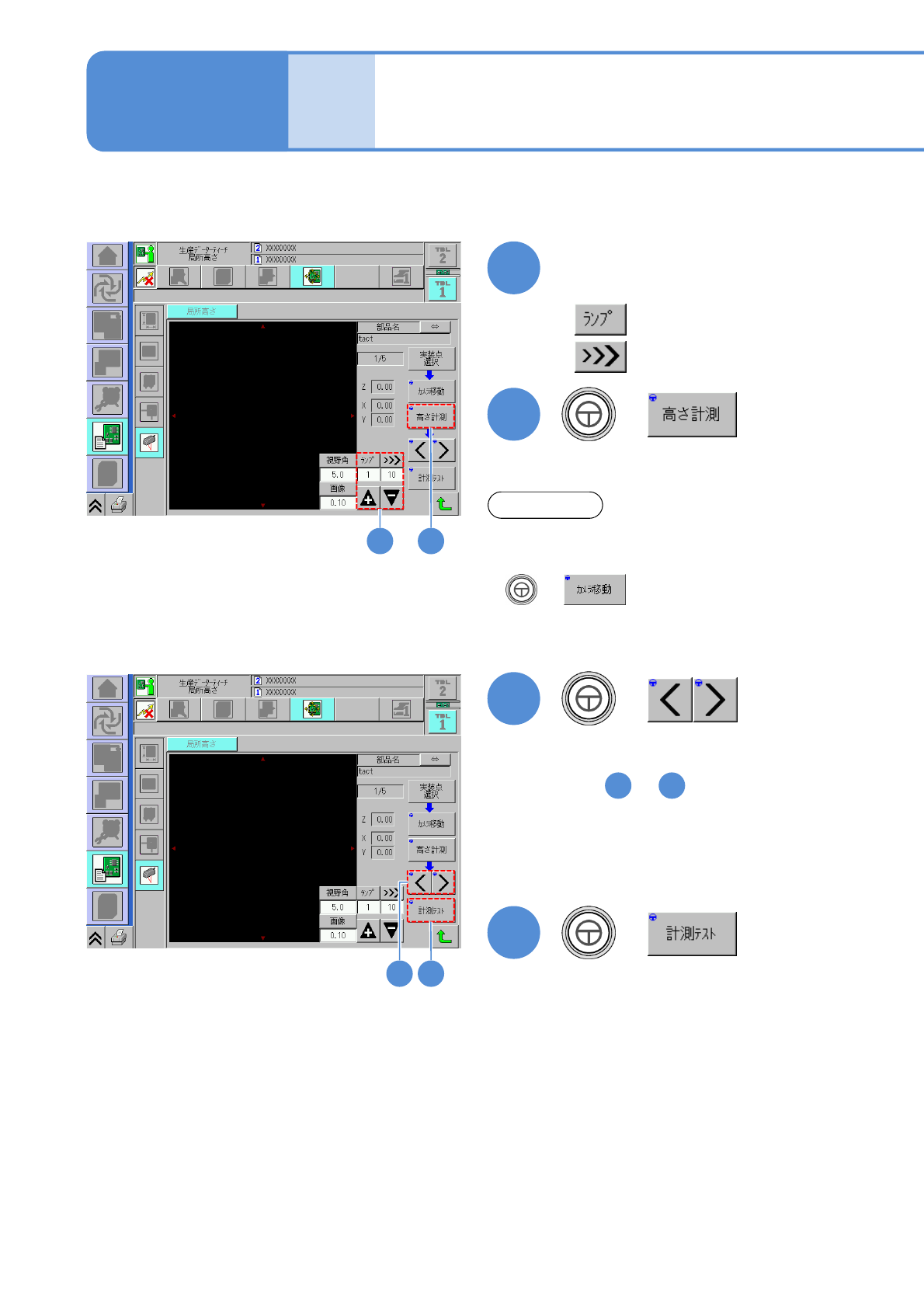

●高さ計測の動作後には、インチング操作でティー
チングできません。
+ を行って、ヘッドカメラを
局所高さ計測座標の位置に移動させてください。
お願い
（次の局所高さの計測位置にヘッドカメ
ラが移動する）
●手順 ～ を同様に行う。
●インチング操作で計測位置のティーチ
ングしたときは、データ保存を確認で
きる。
5 7
NPM-W2 EJM7DJ-MB-06O-00
6-2-15-6
10
A
F
A

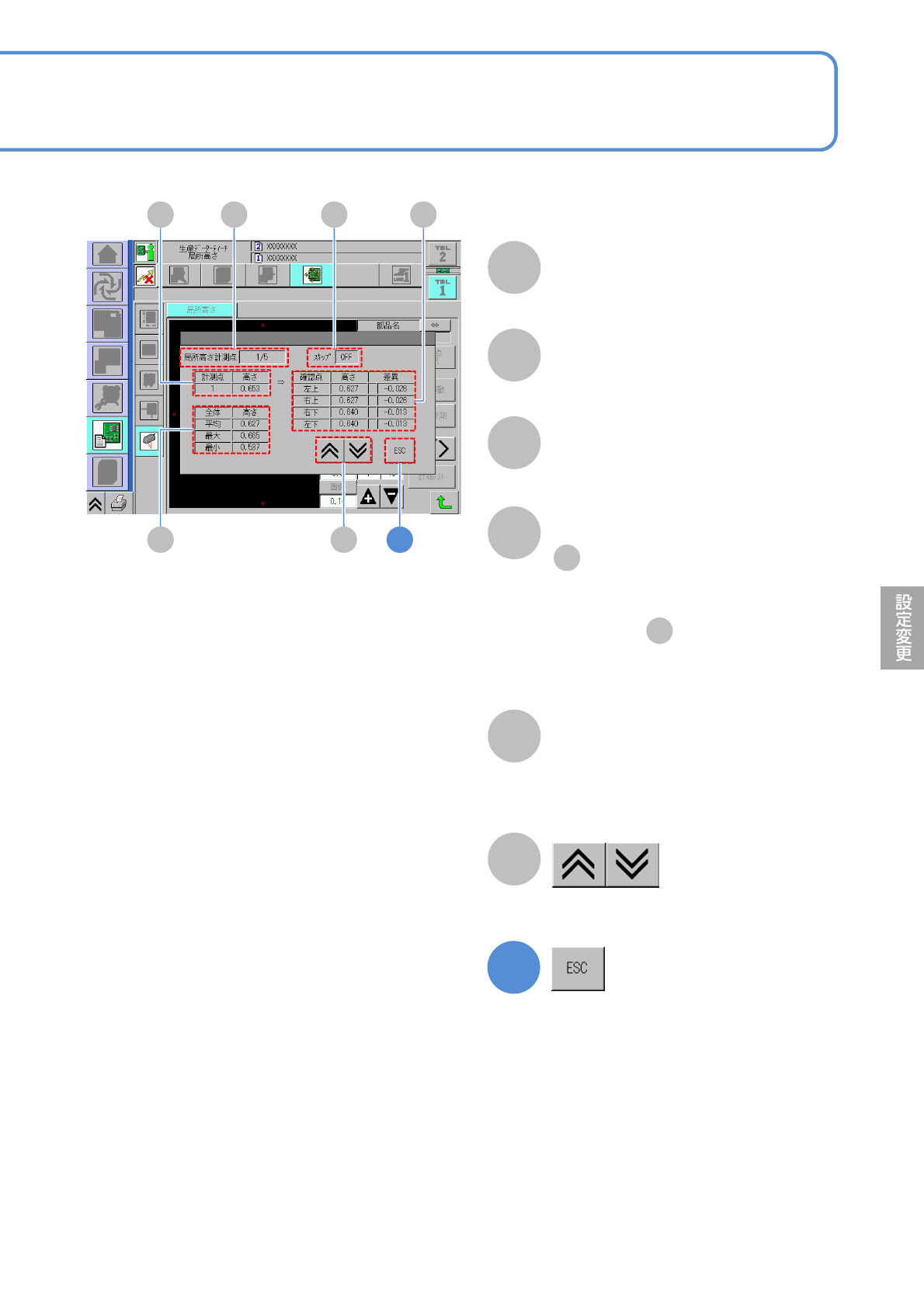

局所高さ計測点
局所高さ計測した計測結果を表示してい
る計測点。(最大5点)
E
C
B
スキップ
現在表示している局所高さ計測点のス
キップ状態。(ON：スキップ設定)
C
計測点／高さ
局所高さ計測データで設定されている計
測座標で高さ計測した結果。
D
確認点／高さ／差異
の計測座標を中心にして、それぞ
れ上下左右に0.2 mmずつ移動させた4か
所の確認点で高さ計測した結果を表示し
ます。
「差異」は で表示されている高
さとの差分を表示します。
差異が 0.030 mmを超えた場合には左の
表示枠が黄色になります。
E
全体／高さ
スキップ指定されていない局所高さ計測
デ－タで計測点(最大5点)の高さ計測結
果をもとに、平均値、最大値、最小値の
値を表示します。
F
表示する局所高さの計測点を切り替え。
B D
10
C
