NPM-W 2 EJM7DJ-MB-05O-00 生産デー タと ティーチ ング 5-3-1 -1 概要 操作編 5-3-1 はんだ検査を行うためのティーチングについて説明 します。 基板上にはんだがあるかどうかを判定するために、 NPM-DGS ではんだ色をティーチングします。 はんだ 色のティーチングは、基板上のはんだの画像を検査 ヘッドで撮像して判定します。 NPM-DGS の「 2D 検査エディタ」で、 検査に関する生産データを…
NPM-W2 EJM7DJ-MB-05O-00
5-2-1
生産設
定

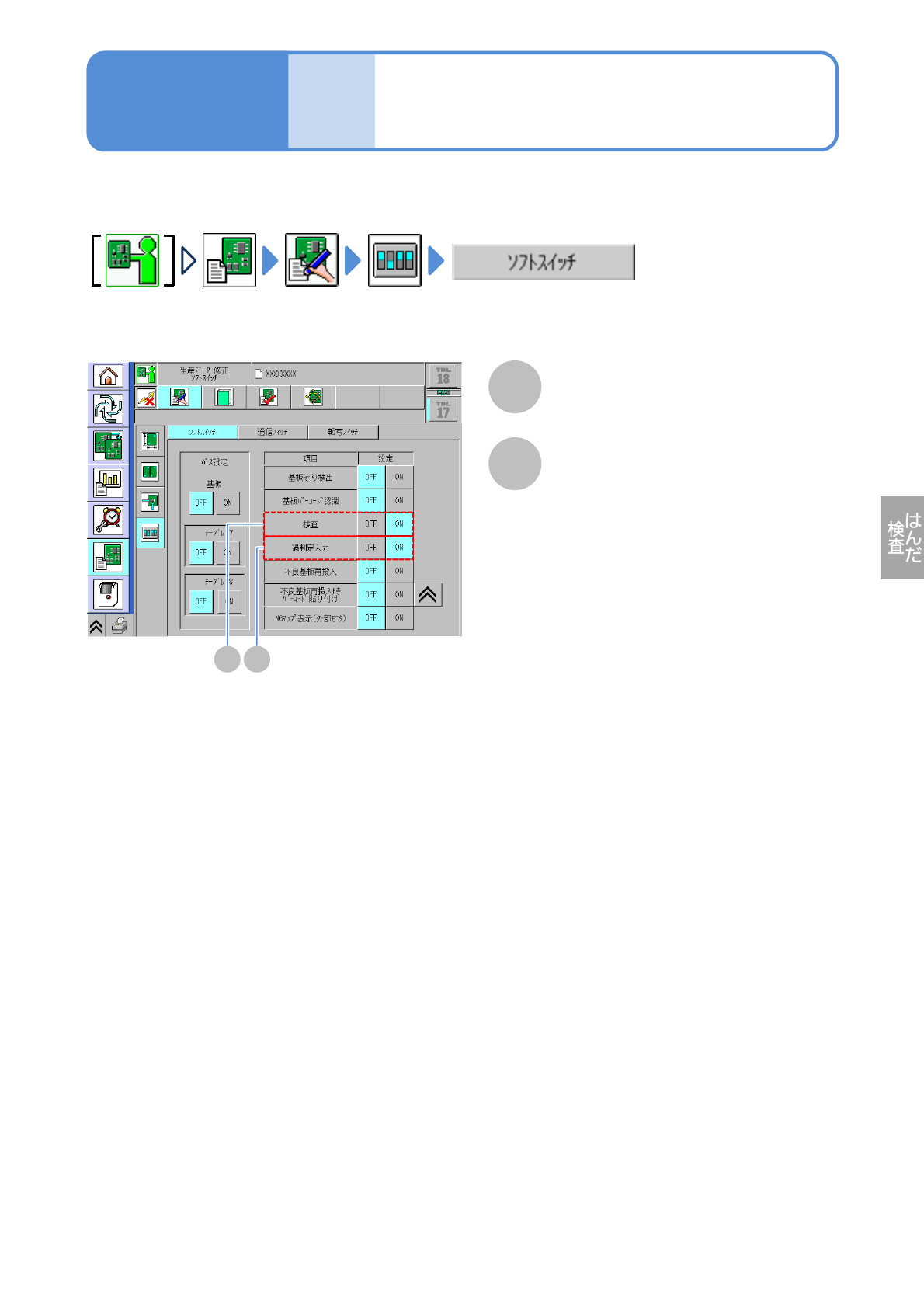

ソフトスイッチの設定
操作編
5-2-1
A
検査ヘッドによるはんだ検査に必要なパラメーター設定について説明します。
B
A
検査機能を有効にする。
検査
B
過判定入力機能を有効にする。
過判定入力
NPM-W2 EJM7DJ-MB-05O-00
生産デー
タと
ティーチ
ング
5-3-1-1
概要
操作編
5-3-1
はんだ検査を行うためのティーチングについて説明します。
基板上にはんだがあるかどうかを判定するために、 NPM-DGSではんだ色をティーチングします。はんだ
色のティーチングは、基板上のはんだの画像を検査ヘッドで撮像して判定します。
NPM-DGSの「2D検査エディタ」で、検査に関する生産データを編集します。
●検査ヘッドを搭載したNPM-W2では、「ソフトスイッチの設定」だけが設定できます。
NPM-W2本体や検査BOXに接続したマウス・キーボード・モニターでは編集できません。
■ティーチングの流れ
生産データ
(検査視野データ)作成
生産データの読み込み
ティーチング基板の撮像
2D検査エディターで設定
NPM-DGSで作成
NPM-DGSで編集
設備で操作
NPM-W2 EJM7DJ-MB-05O-00
5-3-1-2
