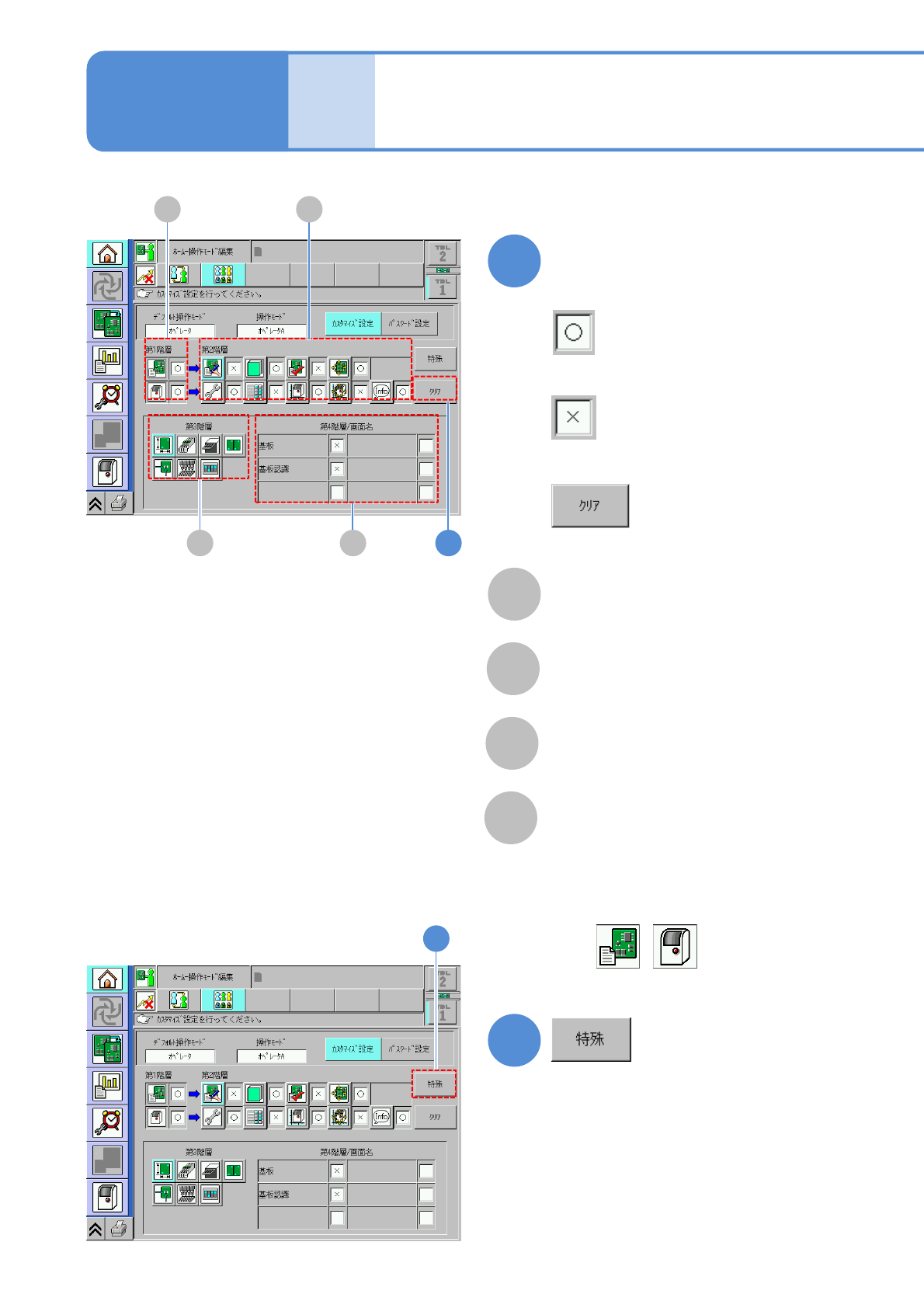

操作権限の範囲を選ぶ
A
第1階層の操作権限の範囲
B
第2階層の操作権限の範囲
C
第3階層の操作権限の範囲
D
第4階層の操作権限の範囲
■操作権限を与えるとき
■操作権限を与えないとき
4
■設定をデフォルトに戻すとき
A B
5
■第1階層の 以外の操作権
限を与えるとき
5
基本
操作
カスタマイズ設定 2
操作編
2-1-5
NPM-W2 EJM7DJ-MB-02O-00
2-1-5-3
7
■操作権限を与えるとき
■操作権限を与えないとき
■設定をデフォルトに戻すとき
操作権限の範囲を選ぶ
7
8
9
メッセージを確認して
■データを保存しないとき
9
（元の画面に戻る）
6
メッセージを確認して
■データを保存しないとき
6
● で他の操作ボタンを押しても同
じメッセージが表示される。
5
8
NPM-W2 EJM7DJ-MB-02O-00
基本の画面構成
2-2-1-1
各部の
名称
タッチパネル 1
操作編
2-2-1
タッチパネルのそれぞれのエリアに表示される内容を説明します。
モードアイコン
●現在のモード。
ネットワーク状態アイコン
●現在のネットワーク状態。
画面名
●表示中の画面名称。
ホーム
●操作モードを変更。
生産情報
●自動生産により得られた
情報を表示。
メンテナンス
●メンテナンス情報の確認や
メンテナンス動作。
生産データ *1)
●生産データの作成・修正・
ティーチング。
生産
●自動生産を開始。
段取り
●生産の準備。
マシン *1)
●設備各部の情報・動作の
確認や各種設定。
*1) エンジニアモードとカスタ
マイズされたオペレーター
モードのときに表示される。
