NPM-W 2 EJM7DJ-MB-06O-00 生産 データ ティーチ ング 塗布 塗布座標ティーチング 2 6-2-13 -3 作成手順 1 1 2 3 基板を基板搬入口にセットする + 1 3 ティーチングモードを選ぶ。 ●以下、 を選ぶことを前提に説明する。 4 4 ここでは代表的な塗布座標ティーチングの操作手順 を説明します。 塗布/パターン 原点オフセット 塗布 操作編 6-2-13
NPM-W2 EJM7DJ-MB-06O-00
6-2-13-2
ティーチングの流れ
ティーチング開始
基板搬送
塗布点指定
基板を搬送します。
手順1～7
塗布座標ティーチングをする塗布
点を指定します。
計測1～4を選択
部品の4隅など計測点4か所を位
置合わせします。
計測位置指定
中心を選択
■部品の中心の位置
合わせをします。
ヘッドカメラ移動
インチング
現在位置確定
インチング
修正位置確定
基板を使って、装着位置の位置
合わせを行います。
NO
YES
基板搬送
ティーチング終了
最終計測
*)
補正値計算
*) 最終計測位置
計測1、3選択：
計測1→3(最終)
計測2、4選択：
計測2→4(最終)
計測1、2、3、4選択：
計測1→2→3→4(最終)
部品位置指定選択：
計測1→2(最終)
NPM-W2 EJM7DJ-MB-06O-00
生産
データ
ティーチ
ング
塗布
塗布座標ティーチング 2
6-2-13-3

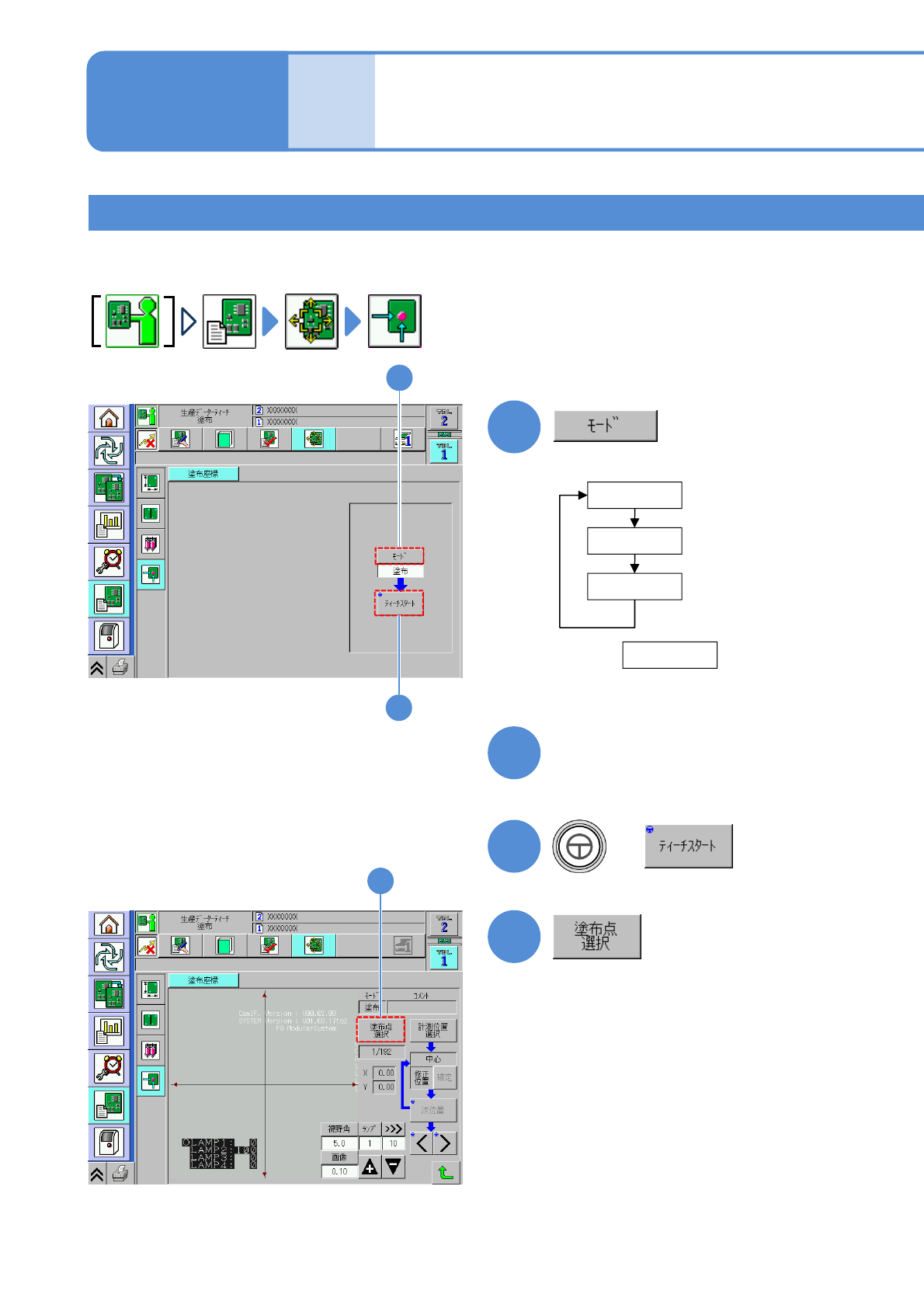

作成手順1
1
2
3
基板を基板搬入口にセットする
+
1
3
ティーチングモードを選ぶ。
●以下、
を選ぶことを前提に説明する。
4
4
ここでは代表的な塗布座標ティーチングの操作手順を説明します。
塗布/パターン
原点オフセット
塗布
操作編
6-2-13
NPM-W2 EJM7DJ-MB-06O-00

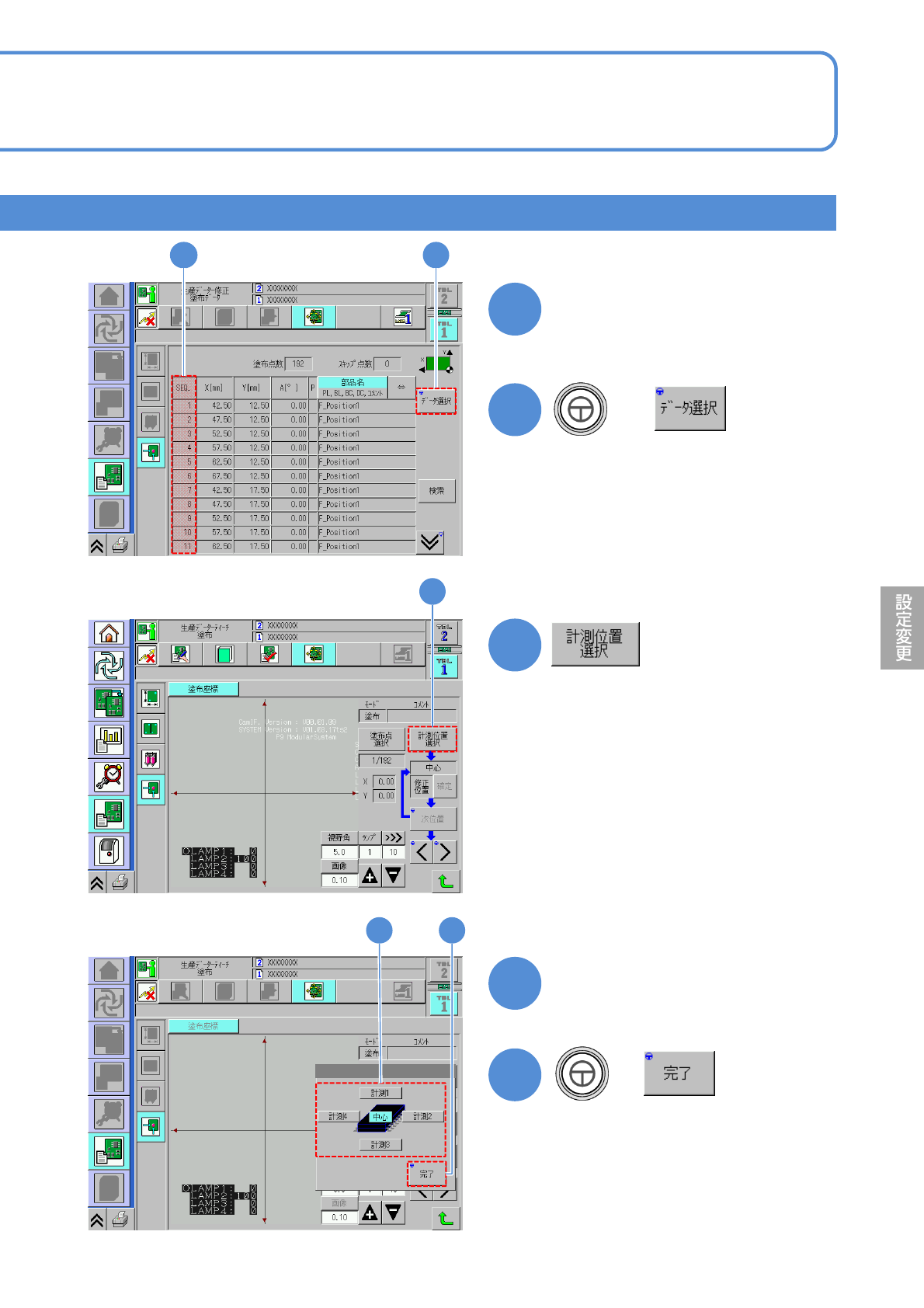

6-2-13-4
5
評価する部品のSEQ番号を選ぶ
6
6
+
5
7
7
8
9
8 9
+
計測位置を選ぶ
