NPM-W 2 EJM7DJ-MB-06O-00 6-2-13 -6 15 他画面に遷移し、塗布座標 ティーチング画面を終了する 14 14 + ●塗布座標変更後、 + を押すと、引き続き、次の座標につい て、塗布座標位置ティーチングを行う ことができます。 ●次の計測位置へカメラが移動します。 手順 ～ を同様に行ってくだ さい。 6 7 ●すべての計測点のティーチングが完了 すると、ティーチングした座標より中 心位置を計算し、データ…
NPM-W2 EJM7DJ-MB-06O-00
生産
データ
ティーチ
ング
塗布座標ティーチング 3
6-2-13-5
10
■位置がずれているとき
10
+
11
12
ランプ値を調整する
A
X/Y
位置調整したインチング量が表示されま
す。
B
認識画像の視野サイズが切り替わりま
す。
C
位置調整のインチング量が切り替わりま
す。
11
CB A
+
13
1312
作成手順２
操作編
6-2-13
NPM-W2 EJM7DJ-MB-06O-00
6-2-13-6
15

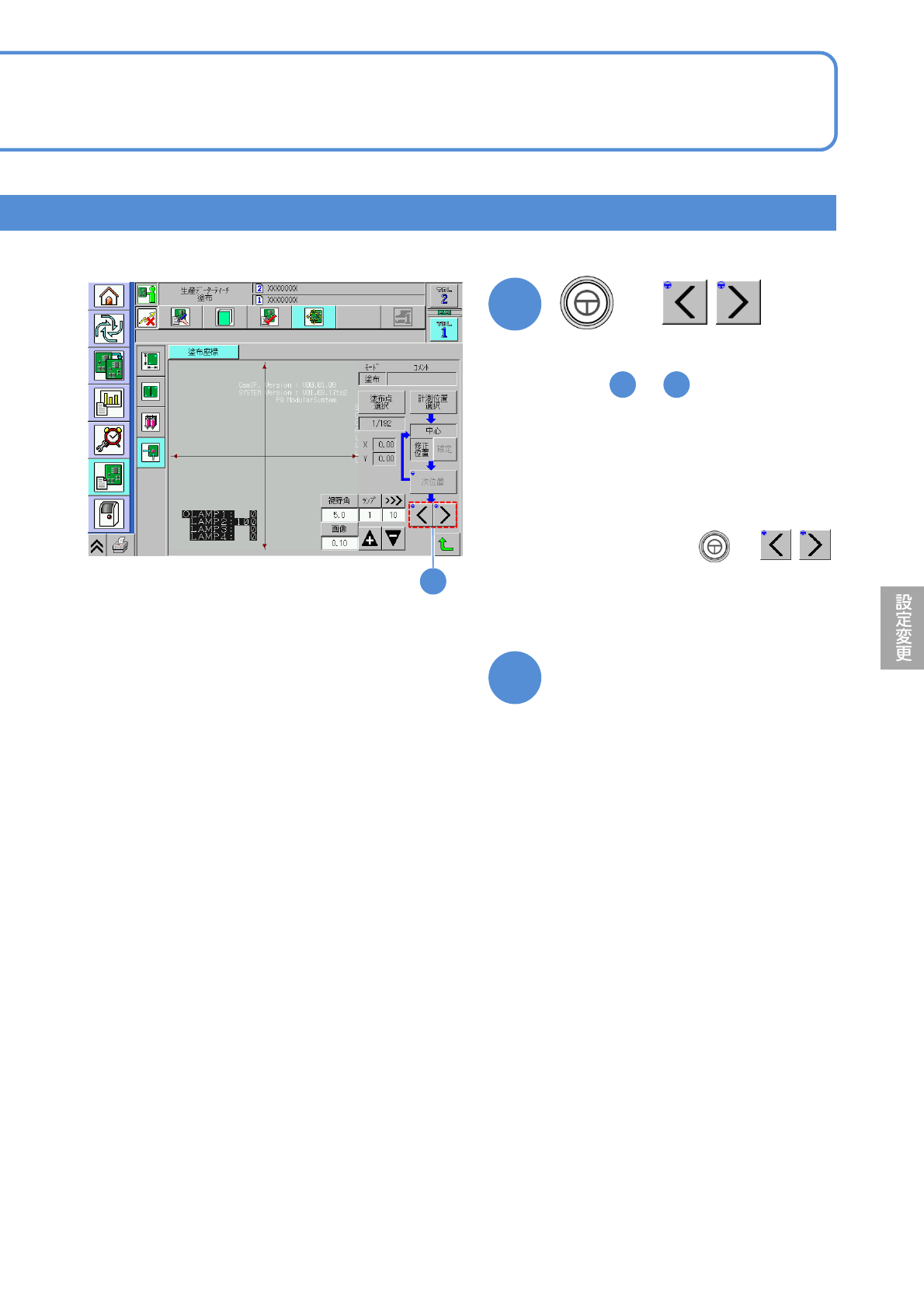

他画面に遷移し、塗布座標
ティーチング画面を終了する
14
14
+
●塗布座標変更後、 +
を押すと、引き続き、次の座標につい
て、塗布座標位置ティーチングを行う
ことができます。
●次の計測位置へカメラが移動します。
手順 ～ を同様に行ってくだ
さい。
6 7
●すべての計測点のティーチングが完了
すると、ティーチングした座標より中
心位置を計算し、データがセーブされ、
計測終了と表示されます。
NPM-W2 EJM7DJ-MB-06O-00
生産
データ
ティーチ
ング
捨て打ちティーチング 1
(塗布ヘッド)
6-2-14-1
操作編
6-2-14
ティーチングの流れ
捨て打ちデータの入力
捨て打ち認識データの入力
ティーチングの開始
ランプ値の設定
エリアの設定
認識
データセーブ
捨て打ち再確認
← 自動ランプ設定を選択した場合
は不必要
ティーチング終了
生産停止中の捨て打ち確認
自動運転を開始して生産途中の場合でも設備が停止（シングル停止、サイクル停止、シン
グルエラー停止）している状態であれば、捨て打ちティーチングが可能です。
●捨て打ちパターンがユニットの場合のみ、通常の場合と同様に行うことができます。
●基板上への捨て打ちが設定されている場合は、ティーチングは行えません。
●生産停止中の捨て打ち確認画面では、[認識装置メンテナンス]の操作は行えません。
