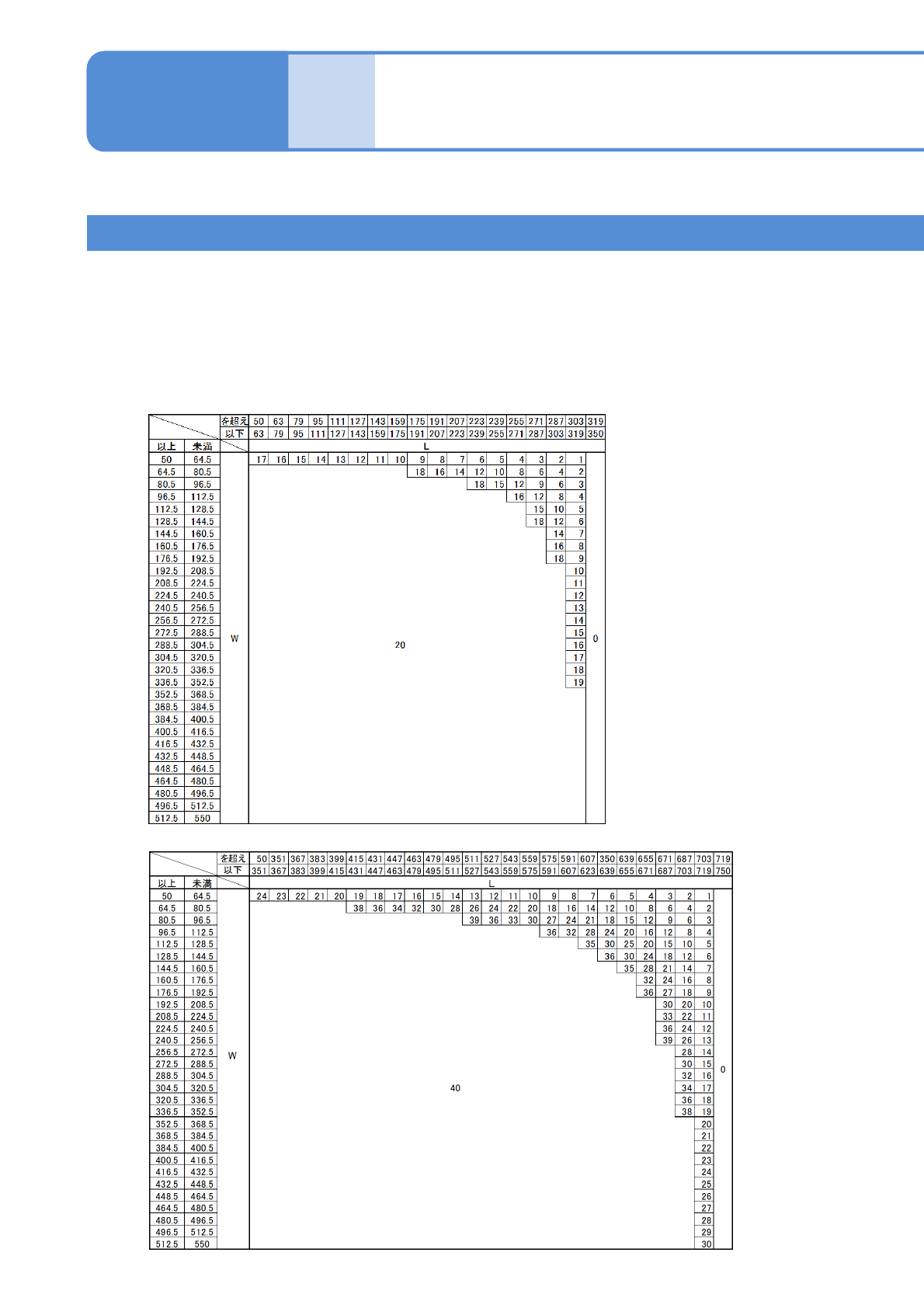

基板サイズと退避可能なピンの本数
設備が基板サイズで本数を判断し、下表に示す本数までの生産に使用されないピンを自動的に退避できます。
下受けピンをホームポジションにセットするときは、生産データ上で配置するピン数と退避可能ピン本数か
ら正しい本数をセットしてください。
(退避ピンが多いほどピン交換時間は長くなります)
個別
段取り
下受けピン(自動交換用)の
取り付け 6
操作編
2-5-8
■シングルコンベヤー
●小基板第2位置装着：ONのとき
●小基板第2位置装着：OFFのとき
NPM-W2 EJM7DJ-MB-02O-00
2-5-8-12
■デュアルコンベヤー
●小基板第2位置装着：ONのとき
●小基板第2位置装着：OFFのとき
NPM-W2 EJM7DJ-MB-02O-00
画面の見方
2-6-1
F
H
l
A
E
B
C
D
作業名 内容 参照ページ
ファイル操作 機種切り替えのとき、生産データの読み込みや保存を行う。
(→P.2-3-2～2-3-6)
ノズル交換 ノズルの交換を行う。
(→P.2-5-2)
部品供給 フィーダーを取付ける。
(→P.2-4-1～2-4-5)
下受け交換 基板下受けを交換する。
(→P.2-5-3)
基板搬送 基板の搬送をテストする。
(→P.2-5-5)
■それぞれの作業内容
連続段取り
操作編
2-6
実行日
作業開始日
ユーザー名
作業者名
ロット名
読み込んだ生産データや履歴データの
ロット名
作業内容
実施する作業内容
作業状態
：作業予定
：作業完了
作業時間
それぞれの段取り作業に要した時間
G
合計
段取り作業に要した時間の合計
次作業矢印
次に行う作業内容
作業履歴：連続段取りの履歴
：直近の履歴
：過去の履歴
AB C
D GE I FH
