NPM-W2 EJM7DJ-MB-09O-00
9-1-4-4
項目 共通
基板認識
マーク

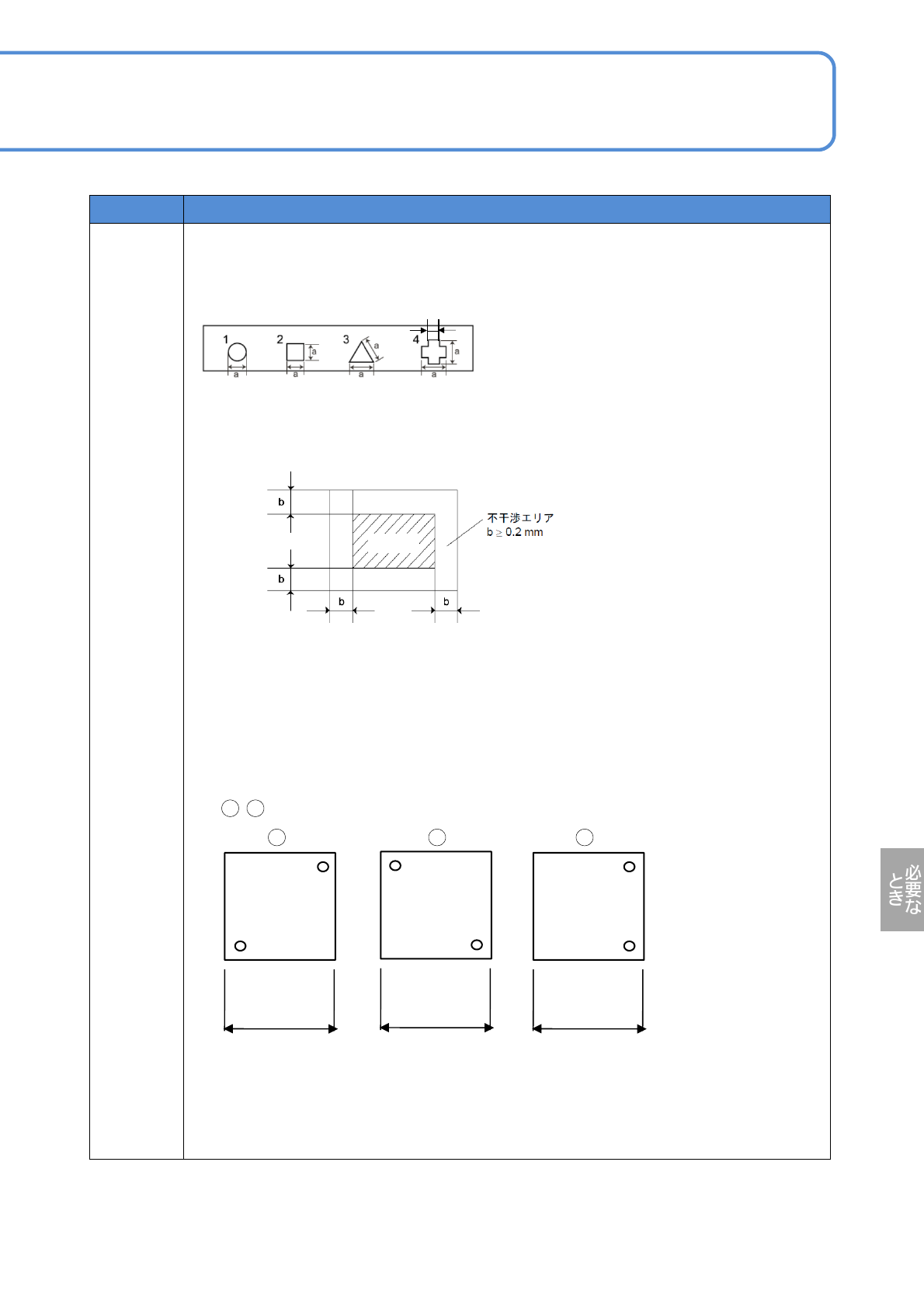

■認識マークの形状例
●基板認識補正は、認識マークと回路パターンの位置関係で補正する。
●認識マークと基板には一定のコントラストが必要。
■認識マーク寸法と背景
●マークの背景には、そのマークと異なる一定の寸法以上の不干渉エリアが必要。
●マークは、必ずしも黒とは限らない。
■認識マークの位置
●基板認識マークは、基板の対角位置に2点必要。
左図3の三角:正三角形、
左図4の線幅:0.3 mm以上
0.5 mm ≦ a ≦ 1.6 mm
0.3 mm ≦ c
・推奨例
L ≦ 750 mm
を推奨
L
※いずれの認識マークの位置は例であり、お客様の基板仕様により対応が異なる。
マーク
L
L
c
1 2 3
1 2
NPM-W2 EJM7DJ-MB-09O-00
仕様
部品・トレイ仕様
インテリジェントフィーダー仕様
9-1-5-1
項目 仕様
部品
寸法：最大 100 × 90 mm (対角134.5 mm)
厚み：最大 30 mm
質量：最大 30 g
トレイ

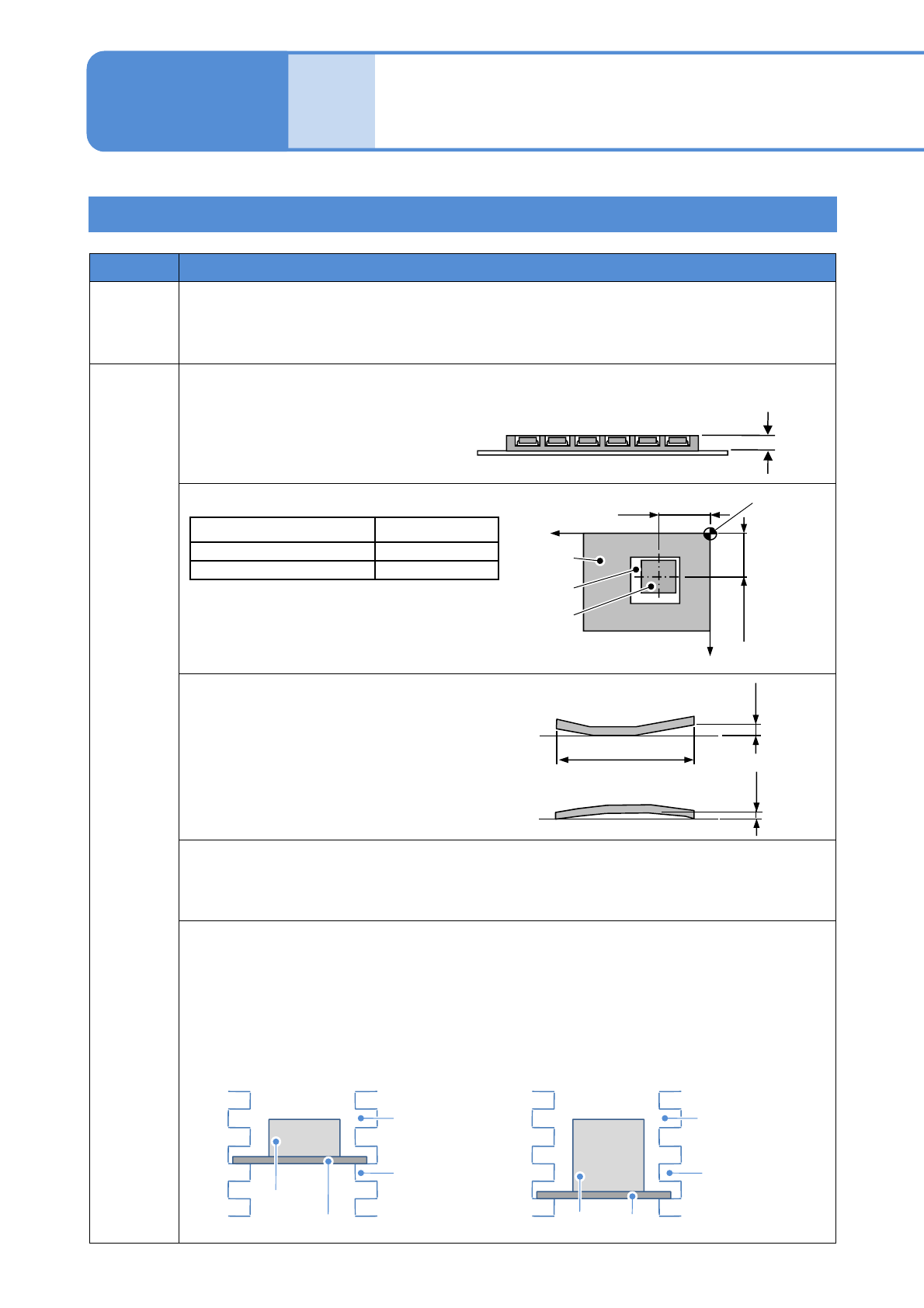

■トレイ外形寸法
●最大
L 230 × W 335 × H33mm
●最小
L 85 × W 100 × H2mm
■部品の吸着面と位置誤差の関係
●部品の上面は平坦であること
■そり(すき間)
■種類
●十分な強度と寸法精度を持つ射出成形品のトレイ。
●上記以外は、サンプルで検討の上、有償で対応。
■トレイフィーダーパレット (オプション) ・トレイフィーダーマガジン(オプション)の積載
条件
●トレイフィーダーパレット一枚当たりのトレイ(部品を含む)の質量：1kg以下。
●ひとつのトレイフィーダーマガジン (トレイフィーダーパレット、トレイ、部品を含む)
の質量：20 kg / 1マガジン以下。
●トレイフィーダーパレットの挿入制限
・11 mm ＜ トレイの高さ ≦ 26 mm ・26 mm ≦ トレイの高さ ≦ 33 mm
のとき、 のとき、
2 ～ 33 mm
部品の吸着面
位置誤差
10 10 mm 未満 1.0 mm 以下
10 10 mm 以上 1.5 mm 以下
最大 0.5 mm
部品トレイ
トレイ
一段上は
挿入不可
パレット
マガジン
トレイ
一段上と二段上は
挿入不可
パレット
マガジン
Xw ＋ 位置誤差
Yw＋位置誤差
トレイ
取付基準点
(トレイ原点)
トレイ
ポケット
部品
X
Y
トレイ
トレイ
最大 335 mm
すき
間
すき間
操作編
9-1-5
NPM-W2 EJM7DJ-MB-09O-00
9-1-5-2
●軽量16ノズルヘッドや12ノズルヘッドでダブルテープフィーダーの左右レーン同時送り機能を使うとき
は、ダブルテープフィーダーのソフトバージョンが5.00以上である必要があります。
● テープ幅4 mm用フィーダーは個別仕様です。当社にお問い合わせください。
お知らせ
インテリジェントフィーダー
●CM101、CM212、CM232、CM400シリーズ、CM602、DT401、NPMシリーズ、AM100と共通です。
*1）
小リール： φ 178 mm、大リール ： φ 178 ～ 382 mm
*2） トレイフィーダー (オプション) を連結したときの最大取り付け数。
*3）全2ステージに交換台車 (オプション) を連結したときの最大取り付け数。
*4） 小リールを2本セットできる。
小リールと大リールを、同一スロットのリ－ル収納部にセットできない。
*5） リールの幅により、最大取り付け数が減少することがある。
*6） 継目検出センサー付きのみ。
*7） 継目検出センサー付きなし。
*8） 1式／1テーブルのエア供給ユニット(オプション) が必要。
*9） 薄型フィーダーはNPMシリーズ／AM100に対応。
薄型フィーダーを取り付けるときは、スロットごとに「薄型フィーダー用アタッチメント」が必要。
小リールと大リールを、同一スロット位置のリール収納部にセットできない。
種類
テープ幅
(mm)
タイプ
リール径
*1）
取付
ピッチ
(mm)
ボスの
最大深さ
シングルトレイ
フィーダー
(オプション)
連結時
最大取付
リール数
*2）
ツイントレイ
フィーダー
(オプション)
連結時
最大取付
リール数
*2）
最大取付
リール数
*3）
送りピッチ (1ピッチ = 4 mm)
0.250.51234567891011121314
8 mm
ダブルT/F
*4）
8
紙
エンボス
小
21
3
86 60 120
●
1mm
●●
大
21 43 30 60
8 mm
ダブルT/F
(0402用)
*4）
8
紙
エンボス
小
21
3
86 60 120
●●
大
21 43 30 60
8 mm
シングルT/F
8
紙
エンボス
小
21
343 30 60
●
1mm
●●
大
21
8 mm
シングルT/F
(0402用)
8
紙
エンボス
小
21
343 30 60
●●
大
21
8 mm
薄型シングル
T/F(0402~
)
*9）
8
紙
エンボス
小
10.5
3
86 60 120
●
1mm
●●
大
10.5 43 30 60
12 mm
16 m m
共用T/F
12
エンボス
小
21 15
43 30
60
●●●●
大
21 15 60
16
エンボス 大
21 15
60
*5）
24 mm
32 mm
共用T/F
24
エンボス 大
42 15
21 15
30
●●●●●●●●
32
エンボス 大
42 15 30
44 mm
56 mm
共用T/F
44
エンボス 大
63
15
14 10
20
●●●●●●●● ● ● ● ● ●
21
56
エンボス 大
63
15
20
21
72 mm T/F 72
エンボス 大
84
15
10 7 14
●●●●●●●● ● ● ● ● ●
21
88mm
T/F
*6）
88
エンボス 大
105 21 8 6 12
●●●●●●●● ● ● ● ● ●
104 mm
T/F
*6）
104
エンボス 大
126 21 7 5 10
●●●●●●●● ● ● ● ● ●
32 mm
粘着T/F
*7）*8）
32
粘着式 大
63 2.8 14 10 20 3 (12 mm)
