NPM-W 2 EJM7DJ-MB-06O-0 0 １ データ 修正 ノズルチェンジャーに収納されているノズル情報を 確認する方法を説明します。 A B チェンジャ B A ノズル ノズルチェンジャー配置の 修正 ノズルチェンジャーの番号。 それぞれのノズルチェンジャー内の ノズルの番号。 11 12 13 14 15 16 17 18 21 22 23 24 25 26 27 28 31 32 33 34 35 36 37 38 41…
NPM-W2 EJM7DJ-MB-06O-00

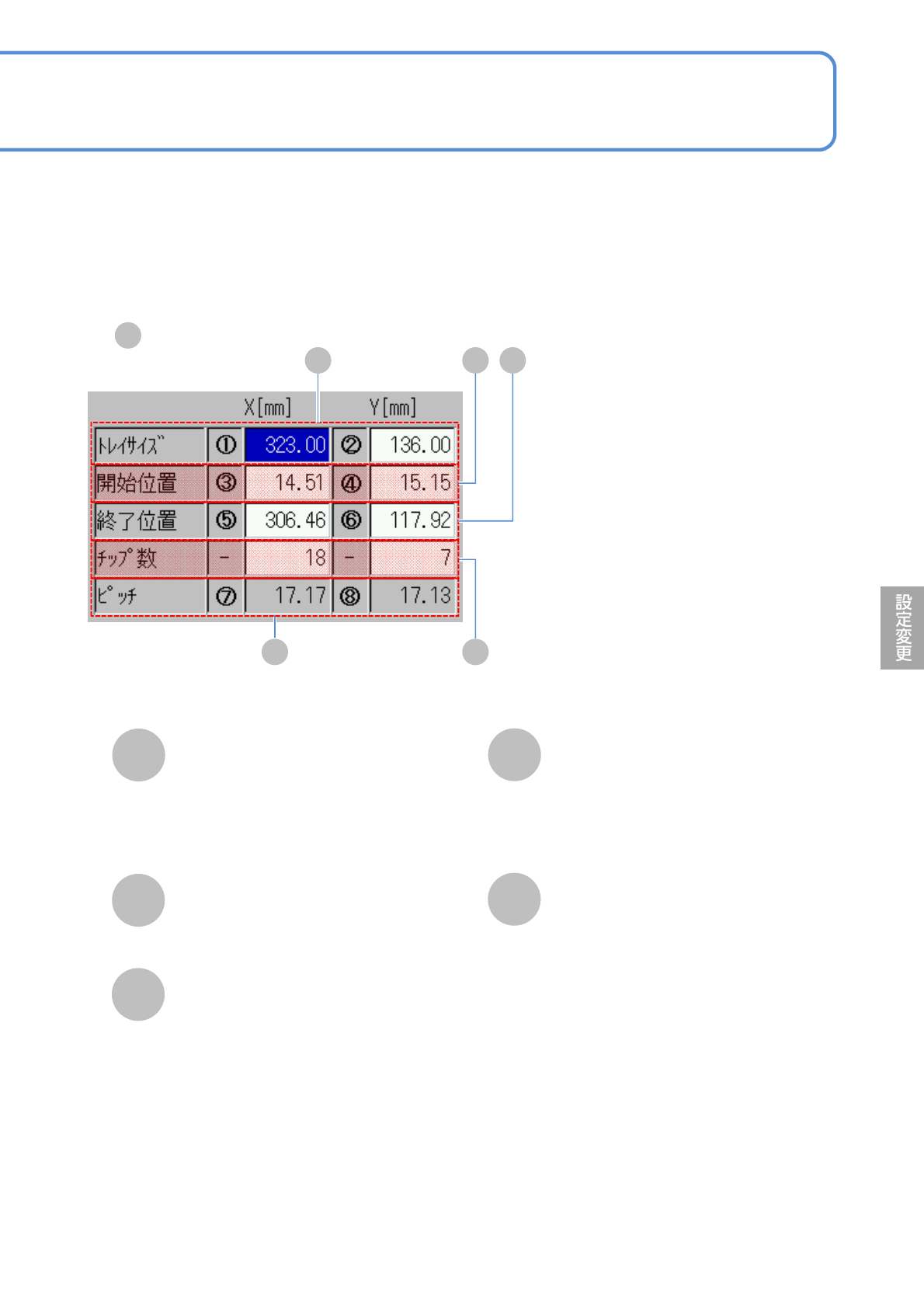

トレイサイズ
H
開始位置
チップ数
ピッチ
■ 拡大図
C
KL
H I J
トレイの外形寸法を入力する。
X：長い方の辺の寸法。
Y：短い方の辺の寸法。
I
第1吸着点の座標。
J
終了位置
最終吸着点の座標。
K
X：長い方の辺に収納された部品の個数。
Y：短い方の辺に収納された部品の個数。
●単位：個。
L
部品間のピッチ。
6-1-10-2
NPM-W2 EJM7DJ-MB-06O-00
１
データ
修正
ノズルチェンジャーに収納されているノズル情報を確認する方法を説明します。
A B
チェンジャ
B
A
ノズル
ノズルチェンジャー配置の
修正
ノズルチェンジャーの番号。
それぞれのノズルチェンジャー内の
ノズルの番号。
11 12 13 14 15 16 17 18
21 22 23 24 25 26 27 28
31 32 33 34 35 36 37 38
41 42 43 44 45 46 47 48
作業者
●例（12／軽量16ヘッドノズルのとき)
6-1-11-1
操作編
6-1-11
NPM-W2 EJM7DJ-MB-06O-00
D
C
C
ノズル配置データ
D
元の画面に戻る。
ノズルポジションごとに使用するノズ
ル番号とノズルチェンジャーの位置を
表示。
１
6-1-11-2
ノズルポジションごとに使用するノズ
ル番号とノズルチェンジャーの位置が
表示される
