NPM-W 2 EJM7DJ-MB-09O-0 0 9-1-7 仕様 NPM の 3 ノズルヘッド用ノズルと CM301/CM202/CM120/CM100 のノズルのオリフィスを交換 、 または新なものを取り付け / 取り外して共用が できます。 ● AM100 用のノズルは使用でき ません。 ■ 分割型ノズルのとき (1001,1002 ノズル ) ■ 一体型ノズルのとき (1003,1004,1005, 特殊ノズル ) ■ 分割型…
NPM-W2 EJM7DJ-MB-09O-00
仕様
ノズル仕様 7
塗布ノズル(オプション) 3
操作編
9-1-6
2) 2 点ノズル (単位：mm)
塗布禁止領域
3.4
塗布禁止領域
3.4
5.4
5.65
( 0°)( -90°, 90°)
( 0°)
基板端面
5.65
4.9
デッドスペース
3.4
ストッパー
先端
ノズル
3.65 (7223)
3.8 (7222)
3.9 (7236)
4.0 (7201,7204)
4.1 (7202)
( -90°, 90°)
①7224ノズル
基板端面
5.65
5.4
デッドスペース
3.4
ストッパー
先端
ノズル
4.4
塗布禁止領域
3.4
塗布禁止領域
3.4
4.9
5.65
( 0°)( -90°, 90°)
3) 4 点ノズル (単位：mm)
②その他のノズル
( 0°)
基板端面
5.9
4.9
デッドスペース
3.4
ストッパー
先端
ノズル
( -90°, 90°)
4.4
3.9 (7601)
4.3 (7606)
塗布禁止領域
3.4
塗布禁止領域
3.4
4.9 5.9
( 0°)( -90°, 90°)
9-1-6-13
●塗布不可能範囲はマーク認識による補正、ノズルオフセットが0 の時のものです。
補正やノズルオフセットが入ると塗布不可能範囲が増加する場合があります。
NPM-W2 EJM7DJ-MB-09O-00
9-1-7
仕様

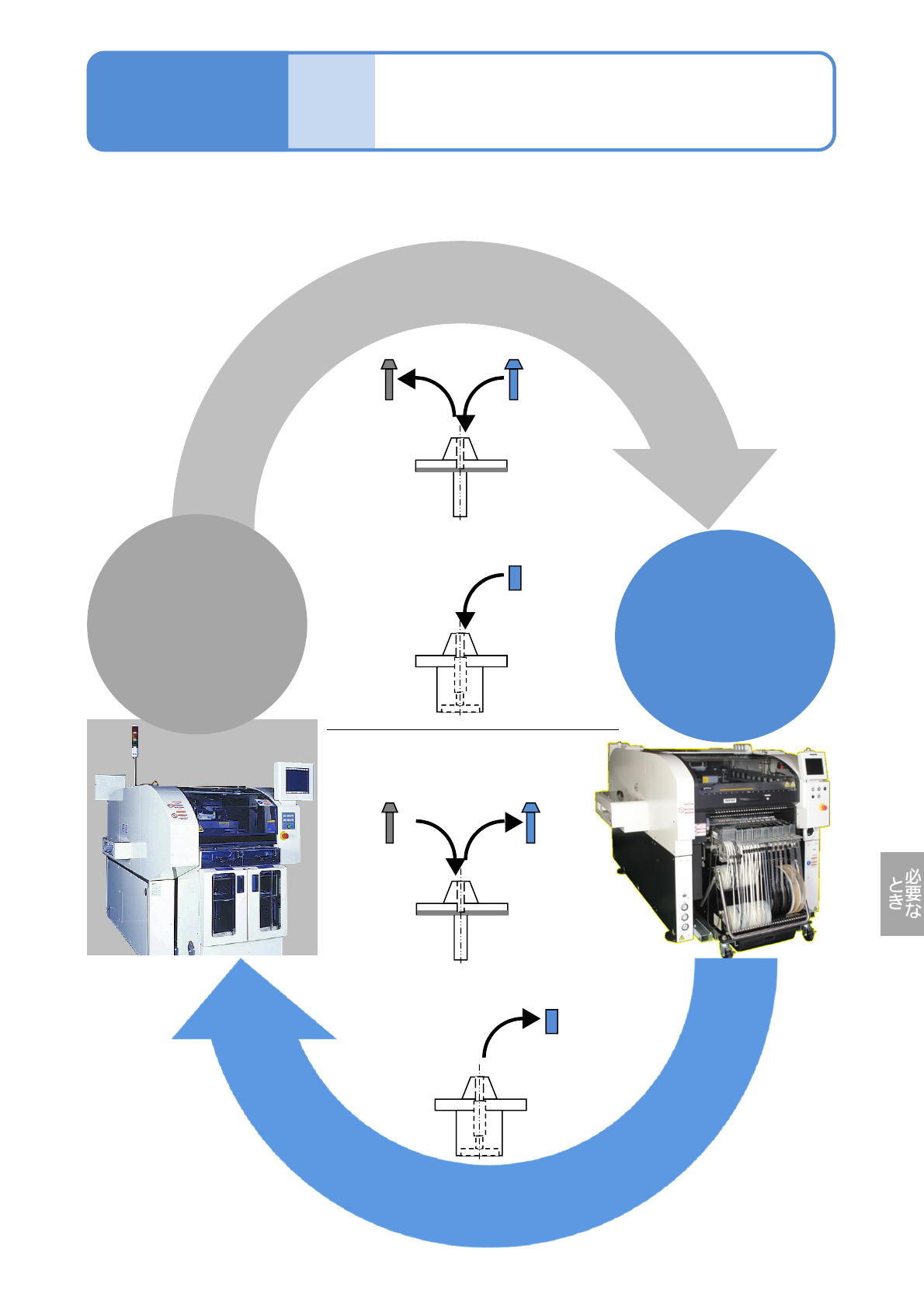

NPMの3ノズルヘッド用ノズルとCM301/CM202/CM120/CM100のノズルのオリフィスを交換、
または新なものを取り付け/取り外して共用ができます。
●AM100用のノズルは使用できません。
■分割型ノズルのとき
(1001,1002ノズル)
■一体型ノズルのとき
(1003,1004,1005,特殊ノズル)
■分割型ノズルのとき
(1001,1002ノズル)
■一体型ノズルのとき
(1003,1004,1005,特殊ノズル)
オリフィスC
(KXFB03KPA00)
専用オリフィスB
(KXFB03KNA00)
ノズルの互換性
オリフィスA
(KXFB01MPA00)
オリフィスA オリフィスB
オリフィスC
CM301
CM202
CM120
CM100
操作編
9-1-7
CM101 CM212
CM232 CM400
CM401 CM402
CM602 DT401
NPMシリーズ
NPM-W2 EJM7DJ-MB-09O-00
9-1-8-1
仕様
高さセンサー 1
操作編
9-1-8
外観
対象基板
基板厚み 0.3 ～ 8.0 mm
基板材質 ガラエポ、紙フェノール(セラミック：別途個別対応)
測定面材質
銅箔＋レジスト面、銅箔面、シルク面、セラミック面で1.5 × 1.5 mm以
上のエリアがあること。
透明、半透明な箇所は対象外。(ガラエポ素材面など)
機能
局所基板高さ
コントロール
機能
描画塗布位置近傍の基板の反り(高さ)を数点測定し、最適な描画高さに
補正します。
基板反り許容
値検出機能
数点測定した結果の差分が許容値以上の場合、描画塗布前にエラー検出
し、品質不良の発生を未然に防ぎます。
測定条件
測定高さ 基板上面 ±4 mm
測定エリア 基板端から5 mm内側に測定点を配置する必要があります。
測定時間 0.5 s (30 × 30 mm 、4コーナー測定のときの最適条件値)
基板の反り(高さ)を測定することで、塗布品質の向上を図ります。
* 塗布ヘッドを搭載するX軸に取り付ける必要があります。
* 測定情報の設備間通信は行いません。
* 塗布ヘッドの塗布高さの補正のみ行います。
局所基板高さ補正機能
高さセンサー
