NPM-W 2 EJM7DJ-MB-03O-0 0 生産 生産の開始 2 交換台車が取り外されているときの対向軸の生産開始方法 操作編 3-1-1 3-1-1 -3 2 1 OFF SERVO 4 SERVO ON 5 ■独立機種切り替え対応ユニット(可動カバー)(オプション)を装着していない設備 3 Y 軸を移動させる 交換台車が取り外されている側のX軸の端がＹ軸の退 避位置シールの上に来るまで移動 させる。 X ビーム端 退避位置シ…

100%1 / 714
NPM-W2 EJM7DJ-MB-03O-00
3-1-1-2

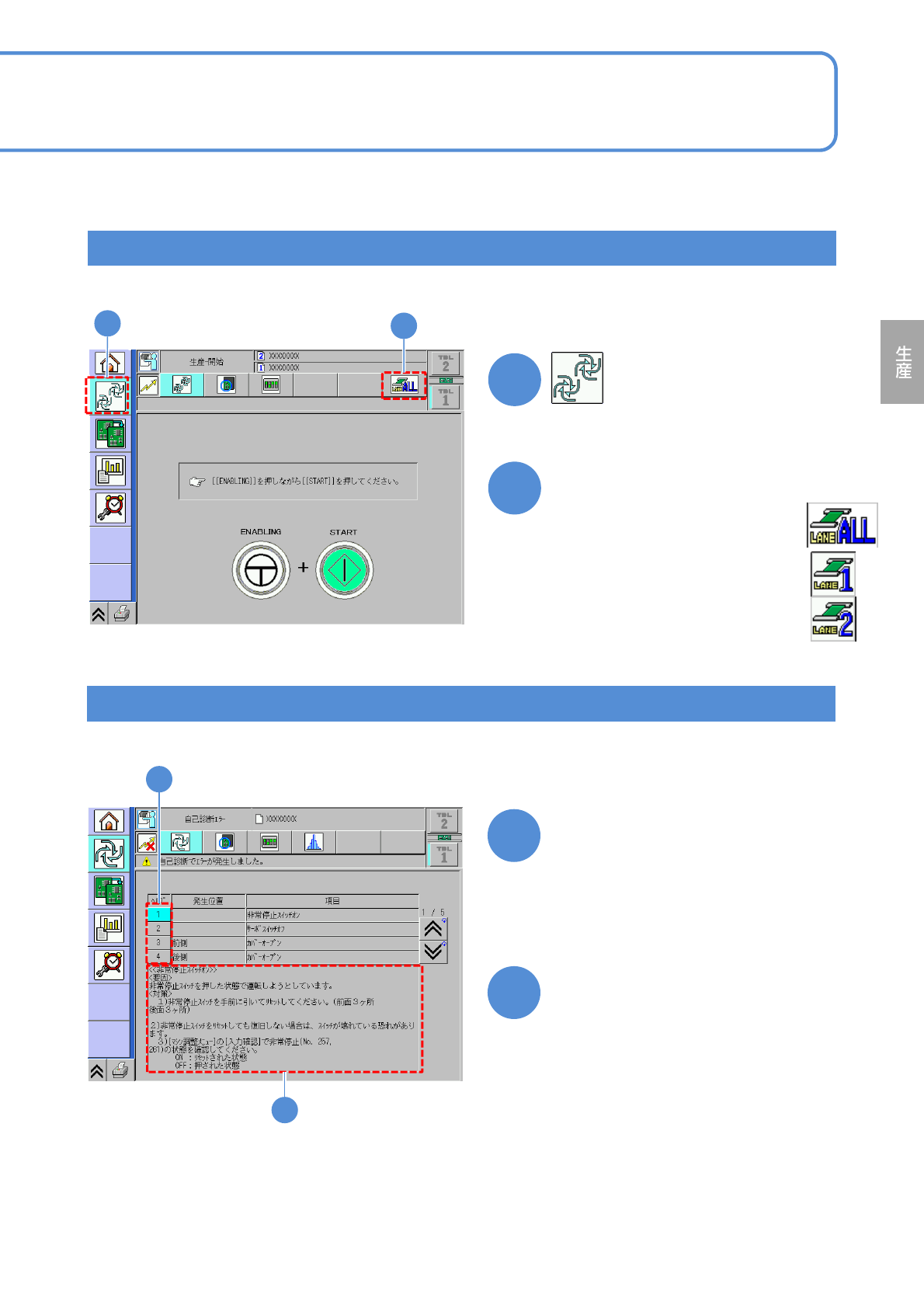

自己診断で異常があるとき
1
2
1
項目を選ぶ
(修正方法が表示される)
2
指示に従って修正する
独立実装モードのとき
1
1
(独立実装モードが表示される)
2
レーンを選ぶ
2
前後のレーンで生産を開始するとき：
レーン1だけで生産を開始するとき：
レーン2だけで生産を開始するとき：
NPM-W2 EJM7DJ-MB-03O-00
生産
生産の開始 2
交換台車が取り外されているときの対向軸の生産開始方法
操作編
3-1-1
3-1-1-3
2
1
OFF
SERVO
4
SERVO
ON
5
■独立機種切り替え対応ユニット(可動カバー)(オプション)を装着していない設備
3
Y軸を移動させる

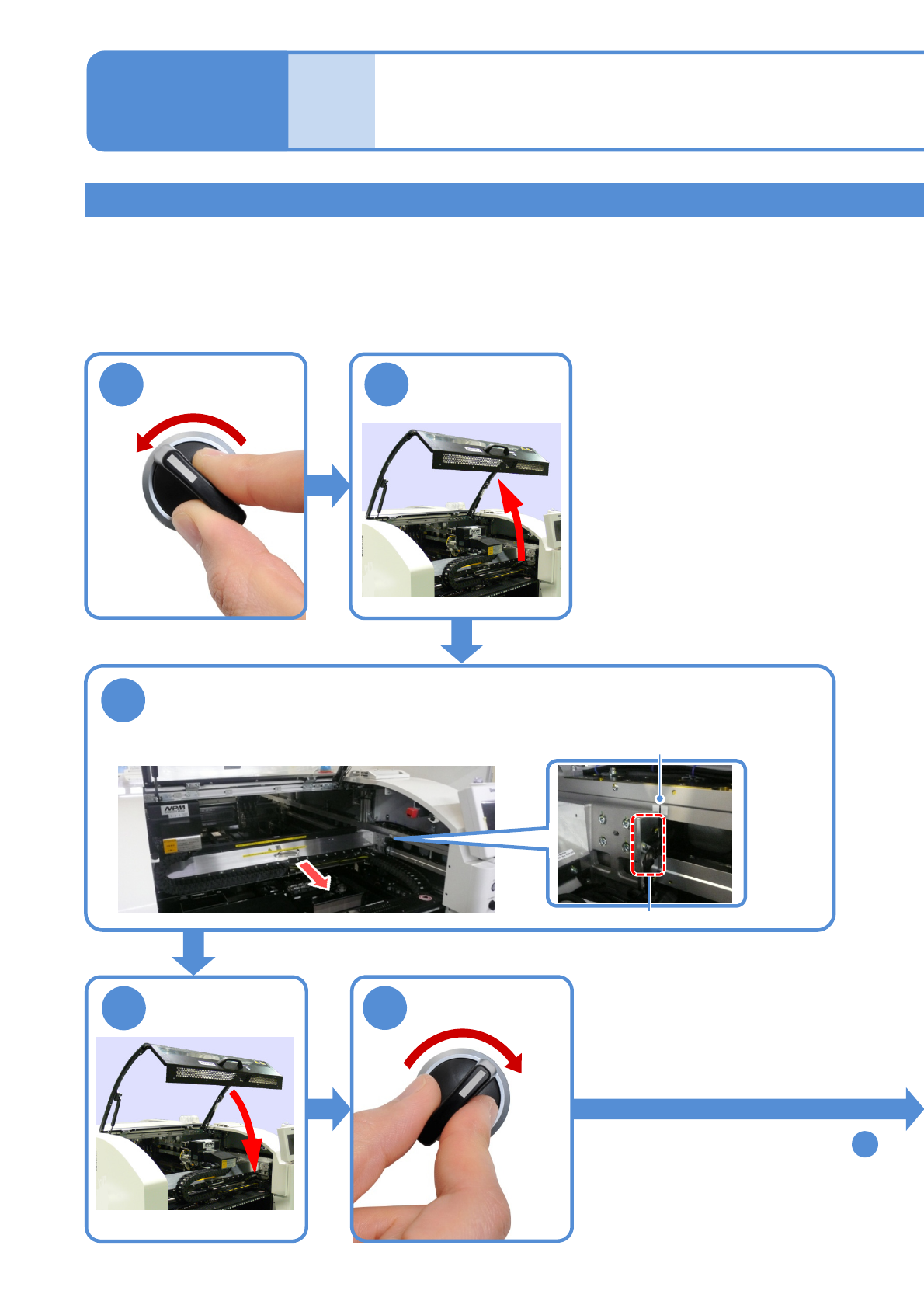

交換台車が取り外されている側のX軸の端がＹ軸の退避位置シールの上に来るまで移動させる。
Xビーム端
退避位置シール
独立実装モードで、交換台車が取り外されている状態においても、対向軸側の生産が可能です。
ここではその準備について説明します。
交換台車を取り付けても生産を開始できます。
交換台車を取り付けてから生産を開始してください。
■独立機種切り替え対応ユニット(可動カバー)(オプション)を装着している設備
手順 へ
6
NPM-W2 EJM7DJ-MB-03O-00
3-1-1-4
6
6

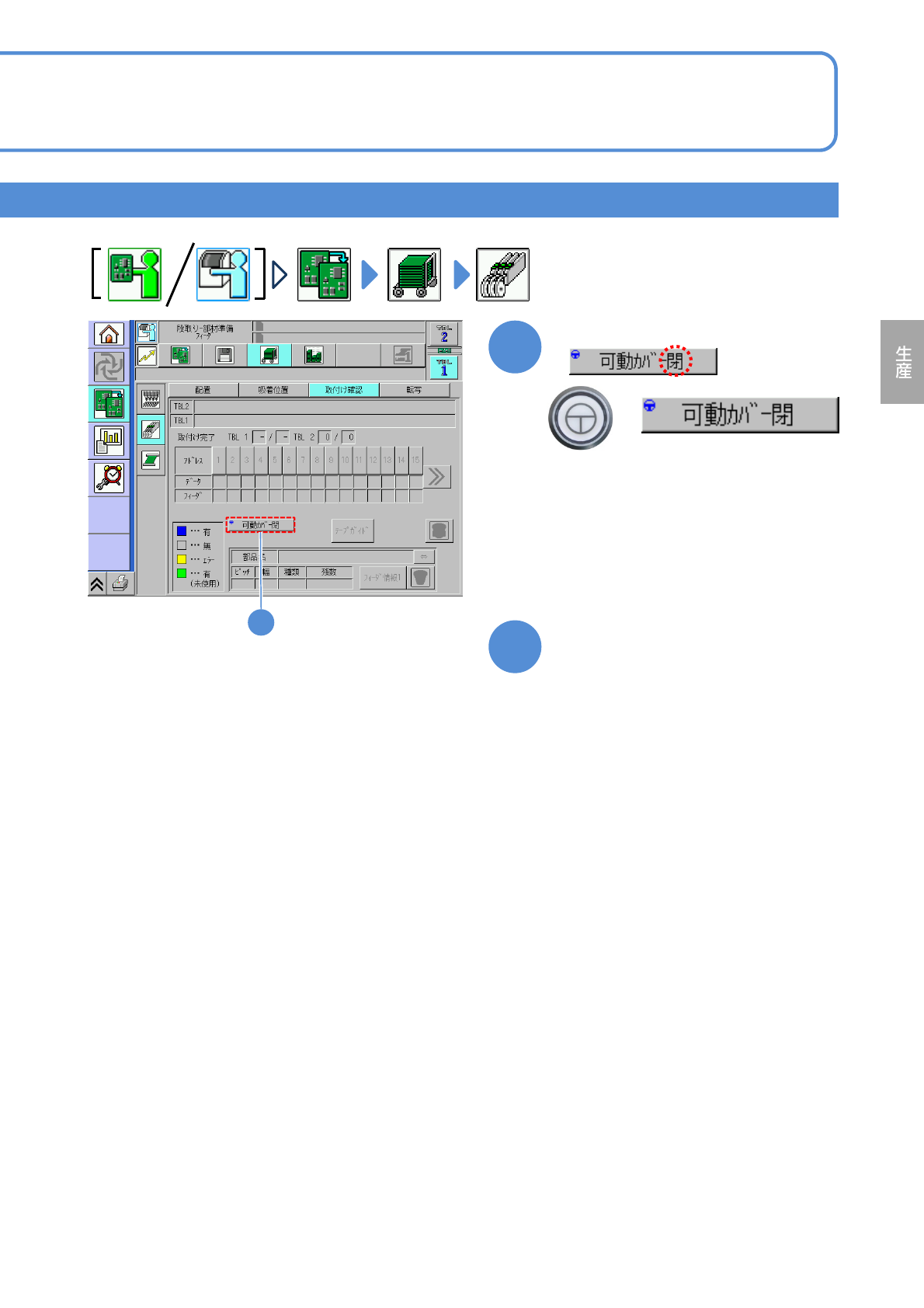

可動カバーが開いているとき
( のとき)
(可動カバーが閉じられる)
+
7
●生産の開始は、この項の「生産を開
始する」、「独立実装モードのと
き」を参照ください。
生産を開始する
