NPM-W 2 EJM7DJ-MB-08O-00 システム 機能詳細 8-2-3 -1 運用上の注意点 1 操作編 8-2-3 補正角度は 2 つ以上のはんだの重心位置を結 ぶ角度で計算します。このため、 チップ部品などランド数が少 なく、ランド間距離が短い部品で計算された補正角 度は安定しないため補正に適しま せん。 XY 方向の補正 で十分です。 ●装着座標データや基板認識座標データは、設計値 を使用してください。 装着位置の角度補…
NPM-W2 EJM7DJ-MB-08O-00
8-2-2-4
NPM-W2 EJM7DJ-MB-08O-00
システム
機能詳細
8-2-3-1
運用上の注意点 1
操作編
8-2-3
補正角度は2つ以上のはんだの重心位置を結ぶ角度で計算します。このため、チップ部品などランド数が少
なく、ランド間距離が短い部品で計算された補正角度は安定しないため補正に適しません。XY方向の補正
で十分です。
●装着座標データや基板認識座標データは、設計値を使用してください。
装着位置の角度補正

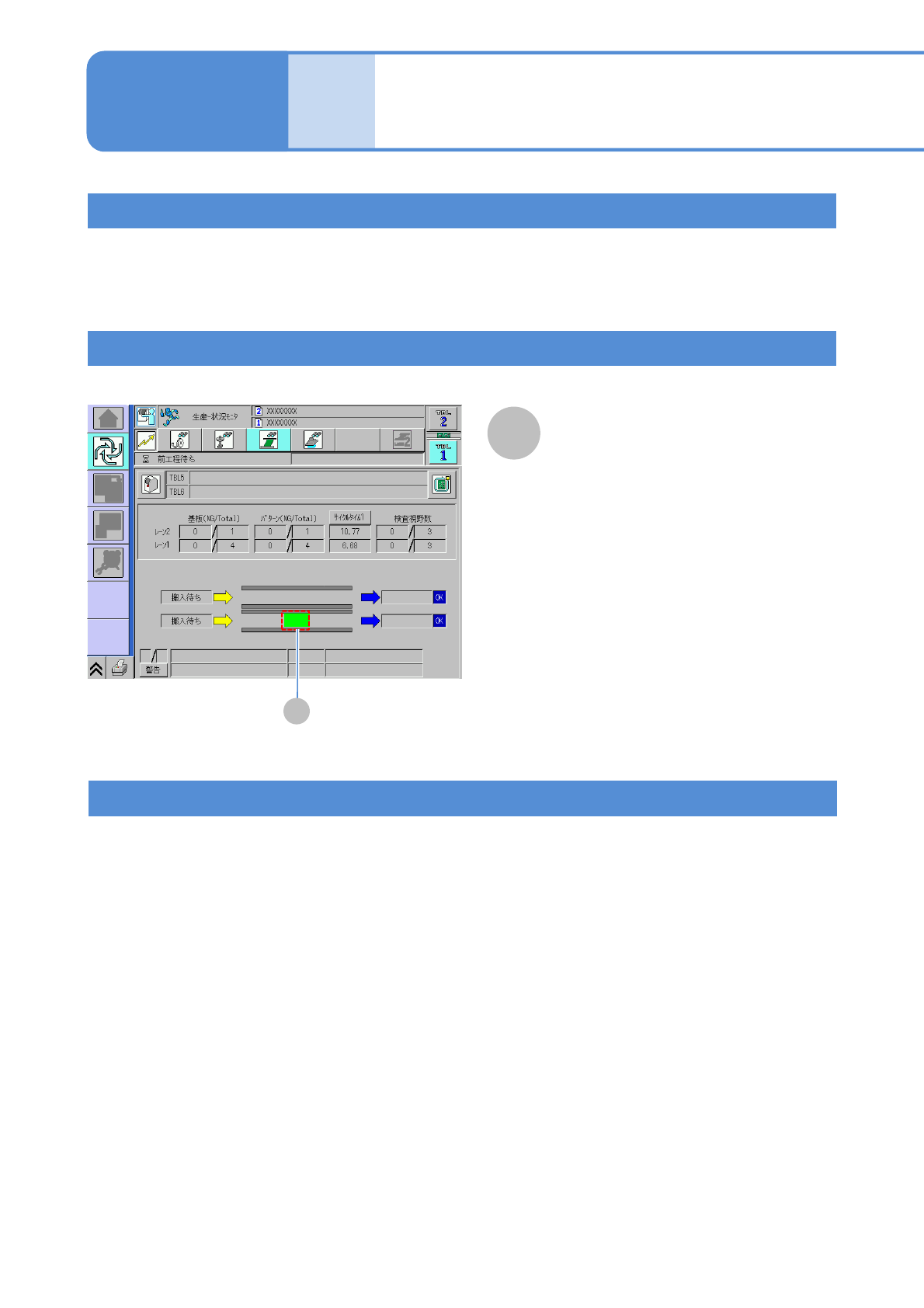

APC適用基板の確認方法
A
APC
●APCを適用しているときだけ表示され
る。
■APCシステムの動作条件
●はんだ検査用ヘッドのバッドビーム設定がOFF
●調整設定で検査がON
●LNB通信状態にあること
●基板搬送の強制排出がOFF
APCを使用するときは、生産中の基板以外の基板を検査排出コンベヤーから投入しないでください。基
板搬送エラーが発生します。
APCシステムが適用されないときは、APCシステムの動作条件が満足されていなかったり、設定が誤ってい
たりする可能性があります。動作条件が満足されていることと正しく設定されていることをご確認ください。
APCが適用されないとき
APC
A
NPM-W2 EJM7DJ-MB-08O-00
8-2-3-2
設定場所 大項目 項目 設定 備考
設備 特殊オプション
APCシステム
ON
送受信設備すべてライセンス登録が必要
DGS
1)
(生産データ)
データ作成
ジョブエディター
→
通信設定
（通信スイッチ）
検査情報 (APC)
受信
ON
先頭設備：OFF
中間設備：ON
最終設備：ON
検査情報 (APC)
送信
ON
先頭設備：ON
中間設備：ON
最終設備：OFF
2D検査エディタ
→
基板詳細設定
FF装着制御
ON
装着位置を補正するとき
FF検査制御
ON
部品検査の位置を補正するとき
検査NGスキップ
ON
検査結果による装着スキップのとき
2D検査エディタ
→
部品詳細設定
FF装着制御
ON
装着の位置を補正するとき
FF装着制御
方向(X方向)
ON
X方向の位置を補正するとき
FF装着制御
方向(Y方向)
ON
Y方向の位置を補正するとき
FF装着制御
方向(回転方向)
ON
角度を補正するとき
(パッケージ部品、コネクターなど)
OFF
角度を補正しないとき
（チップ部品など）
FF補正用計測対
象指定
ON
APCモード：「パターン単位APC補正」
●パターンごとに1個以上を設定する。
APCモード：「2点APC補正」
●パターンごとに2個以上を設定する。
OFF
APCモード：「マウント単位APC補正」
●設定は不要。
ソフトスイッチ 検査
ON
はんだ検査が必要
■必要な設定項目
1)設定方法 (→『NPM-DGS 2D検査エディタ』取扱説明書 2章 ‘生産データの編集’)
はんだ検査標準
