NPM-W2 EJM7DJ-MB-09O-00
仕様
9-1-10-3

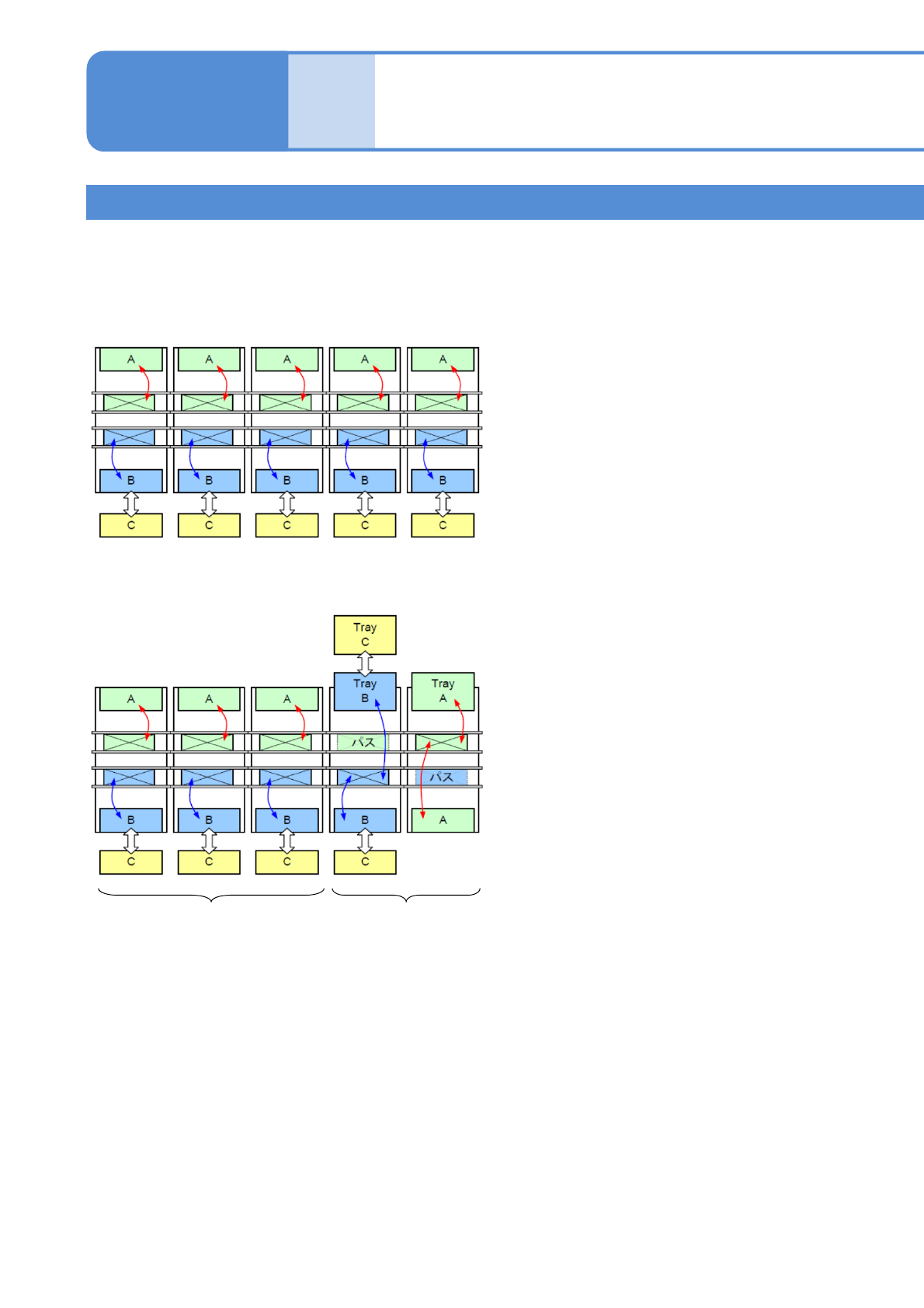

■無停止機種切り替えライン
独立実装モード
●一方のレーンで生産しながら、他のレーン
の機種切り替えができます。
(独立機種切り替え)
独立実装モード + 交互(前/後)実装モ－ド
独立実装モード
交互(前/後)実装モード
実装モード 2
操作編
9-1-10
ライン
NPM-W2 EJM7DJ-MB-09O-00
9-1-10-4

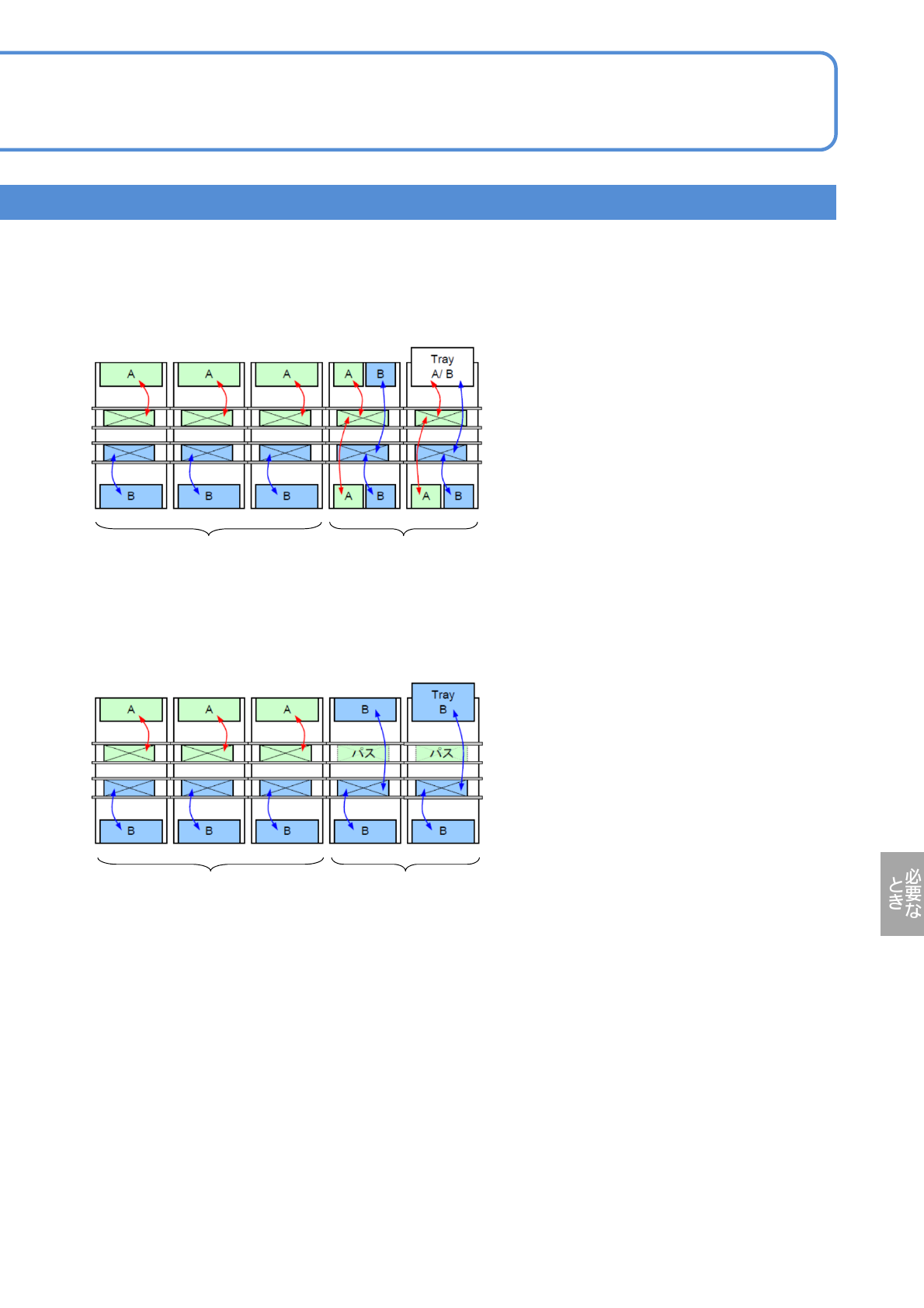

■高速・高効率装着ライン
独立実装モード + 交互実装モ－ド
●独立装着と交互装着の特徴を活かした
ライン構成です。
●チップ部品をより高速に、異型部品、
トレイ部品をより効率的に装着できます。
独立実装モード 交互実装モード
■アンバランス基板装着ライン
独立実装モード + 交互(前)実装モ－ド
●前側と後側の生産バランスが取れないと
きなどに、左図のような対応ができます。
例)
基板A :
装着点数300点(チップ部品だけ)
基板B :
装着点数600点(チップ部品 + 異型部品)
独立実装モード
交互(前)実装モード
NPM-W2 EJM7DJ-MB-09O-00
9-1-11
仕様
操作編
9-1-11
03015装着対応
(オプション)
項目 内容
対象ヘッド
軽量16ノズルヘッド
対象ノズル
No.276S No.276SN
フィーダー
4 mmダブルテープフィーダ (個別仕様)
1)
生産モード
高生産モード「OFF」
2)
対象部品
03015R (Panasonic製)
3)
装着角度
0/90/180/270°の4角度のみ
2)
部品認識 装着角度認識
2)
その他
NPMシリーズの検査ヘッド、APC機能は対象外とする
NPM-W2は、下記条件にて03015チップに対応しています。
1) 4 mmフィーダーについては当社、もしくは販売会社、代理店にお問い合わせください。
2) 設定方法(→P.6-1-20 ‘ソフトスイッチの設定’ を参照)
3) 03015R（パナソニック製）以外の部品については保証範囲外です。
