NPM-W2 EJM7DJ-MB-09O-00
9-1-1-10

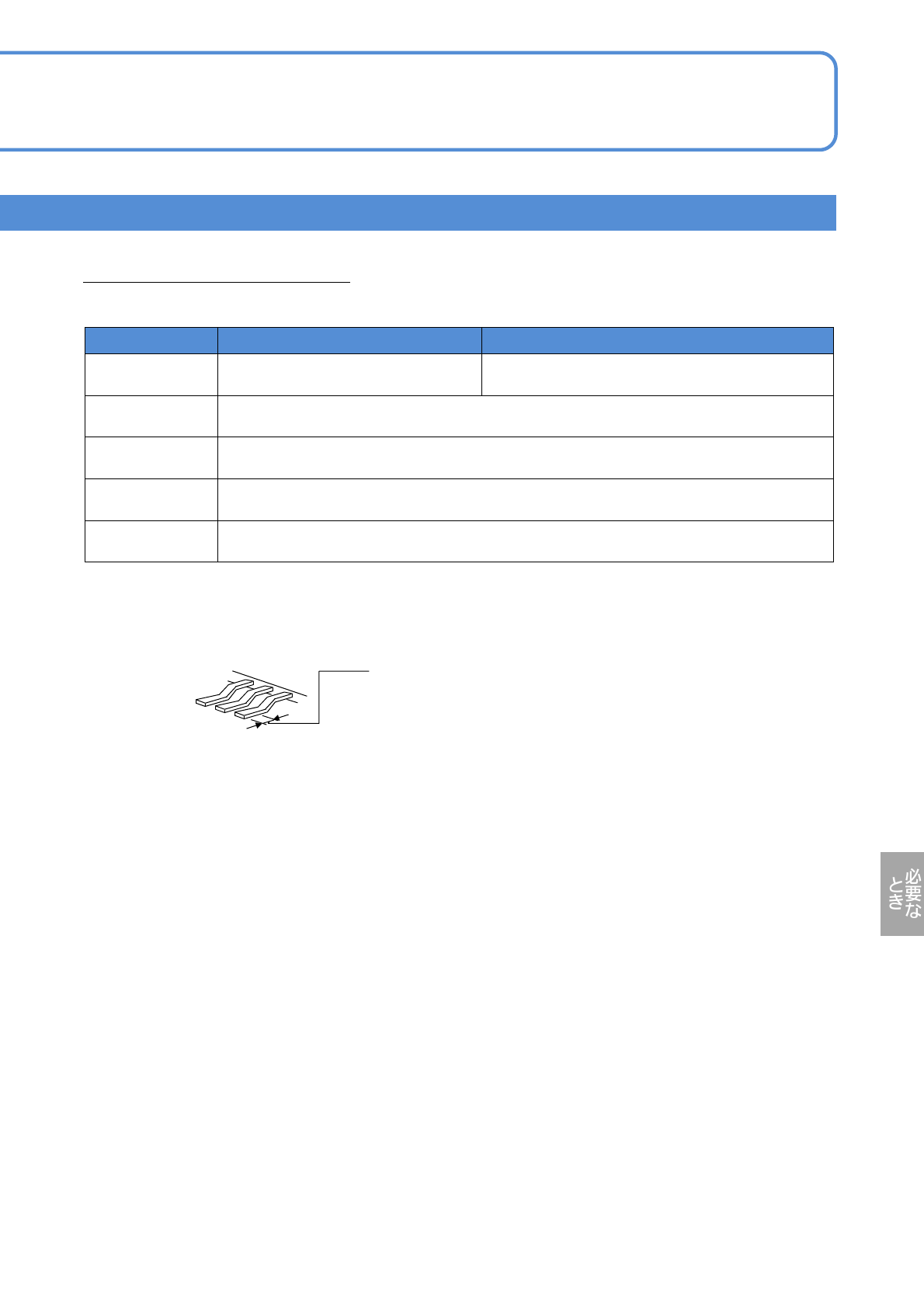

コネクター認識条件 ( タイプ3 )
装着可能なコネクターの一般的な条件は下記の通り
*1)
です。
8ノズルヘッド 3ノズルヘッド
外形寸法
32 × 32 mm 以下 L 100 × W 90 mm 以下
*2)
リードピッチ
0.5 mm 以上
リード幅
0.2 mm 以上
リード形状
ボディー部からのリード突出量が 1 mm 以上であること。
その他形状
垂直方向に、コンタクトピン回りの貫通穴が無いこと。
コンタクトピンが下面に露出していないこと。
*1) 基本は、サンプルでの装着検討と実験で可否を判断します。
*2) 大型コネクターを装着する場合、この他に吸着位置と認識範囲の関係から寸法に制約が生じる場合があ
ります。
●詳細はお問い合わせください。
供給形態: テープ、トレイ、スティック
・リードコプラナリティーの計測範囲は、±0.5 mm です。
・リード下面の平面部が 0.2 mm 以上必要です。
下面平面部 0.2 mm 以上
・リード下面の表面状態により、認識できない場合があります。
NPM-W2 EJM7DJ-MB-09O-00
9-1-1-11
仕様
設備仕様/基本性能 6
操作編
9-1-1
認識ユニット構成 4
■部品厚み計測機能 (マルチ認識カメラ :【タイプ 2 】)
部品の厚みを測定することで、装着品質の向上を図ります。
項目 内 容
対象部品
毎回
03015R
*1)
～ Mini Tr / Di
最小部品厚み : 0.1 mm
*立ち・斜め立ち吸着検出するには、部品の厚み、幅および長さのいずれか2つの差が50 μm
以上必要
機能
部品厚み測定
機能
毎回
部品の厚み測定を毎回行い、装着高さに反映します。
また、微小部品の立ち・斜め立ち吸着および、Tr/ Di
の反転吸着も同時にチェックすることができます。
部品ティーチ
ング
厚み測定およびチップデータ登録を部品個別に行うこ
とができます。
ノズル先端チェック
機能
ノズル高さに異常が無いかを確認します。
*2)
排出検出機能
認識エラー等が発生した場合、部品排出後、ノズル先端の付着物有無
を確認します。
・ パッド付きノズル、ノズル先端に段差のあるノズル(例205A)での計測は対象外です。
・ テーブル毎(前側/後側)にご購入ください。
*1)「03015装着対応(オプション)」選択時。
*2) 折れ、ノズルホルダー摺動不良
NPM-W2 EJM7DJ-MB-09O-00
9-1-1-12
2D検査ヘッド仕様(オプション)
項目 仕様
質量
*1)
検査BOX 70 kg (1台あたり)
2D検査ヘッドを搭載した設備の仕様について説明します。
装着ヘッドのみを搭載した設備と共通な仕様(→P.9-1-1
-1 ～ P.9-1-1-3)
*1) オプション部を除く
■設備仕様
項目 2D検査ヘッド（A） 2D検査ヘッド（B）
分解能
18 μm 9 μm
視野
44.4 × 37.2 mm 21.1 × 17.6 mm
検査時間
*2)
はんだ検査 0.35 s / 視野
部品検査 0.5 s / 視野
対象部品
はんだ検査
チップ部品：0.1 × 0.15 mm以上
パッケージ部品：φ0.15 mm以上
チップ部品：0.08 × 0.12 mm以上
パッケージ部品：φ0.12 mm以上
部品検査
角チップ (0603 以上)、SOP、QFP
(0.4 mmピッチ以上)、CSP、BGA、
アルミ電解コンデンサー、ボリューム、
トリマー、コイル、コネクター、ネッ
トワーク抵抗、トランジスター、ダイ
オード、インダクター、タンタルコン
デンサー、メルフ
角チップ (0402 以上)、SOP、QFP (0.3
mmピッチ以上)、CSP、BGA、アルミ
電解コンデンサー、ボリューム、トリ
マー、コイル、コネクター、ネットワー
ク抵抗、トランジスター、ダイオード、
インダクター、タンタルコンデンサー、
メルフ
検査項目
はんだ検査 にじみ、かすれ、位置ずれ、形状不良、ブリッジ
部品検査 部品有無、位置ずれ、表裏反転、極性違い、異物検査
検査位置精度Cpk≧1）
± 20 μm ± 10 μm
検査点数
はんだ検査 最大 30 000 点／設備（部品点数：最大 10 000 点／設備）
部品検査 最大 10 000 点／設備
*2) 検査条件により異なる
■基本性能
