1 脉冲输出
98
系统参数块配置四
【注】：
※1：由于 PLSF 脉冲输出指令需要配置的参数较多，建议用户直接通过脉冲配置参数表直接进行配置，这
样不容易出现错误。
1 脉冲输出
99

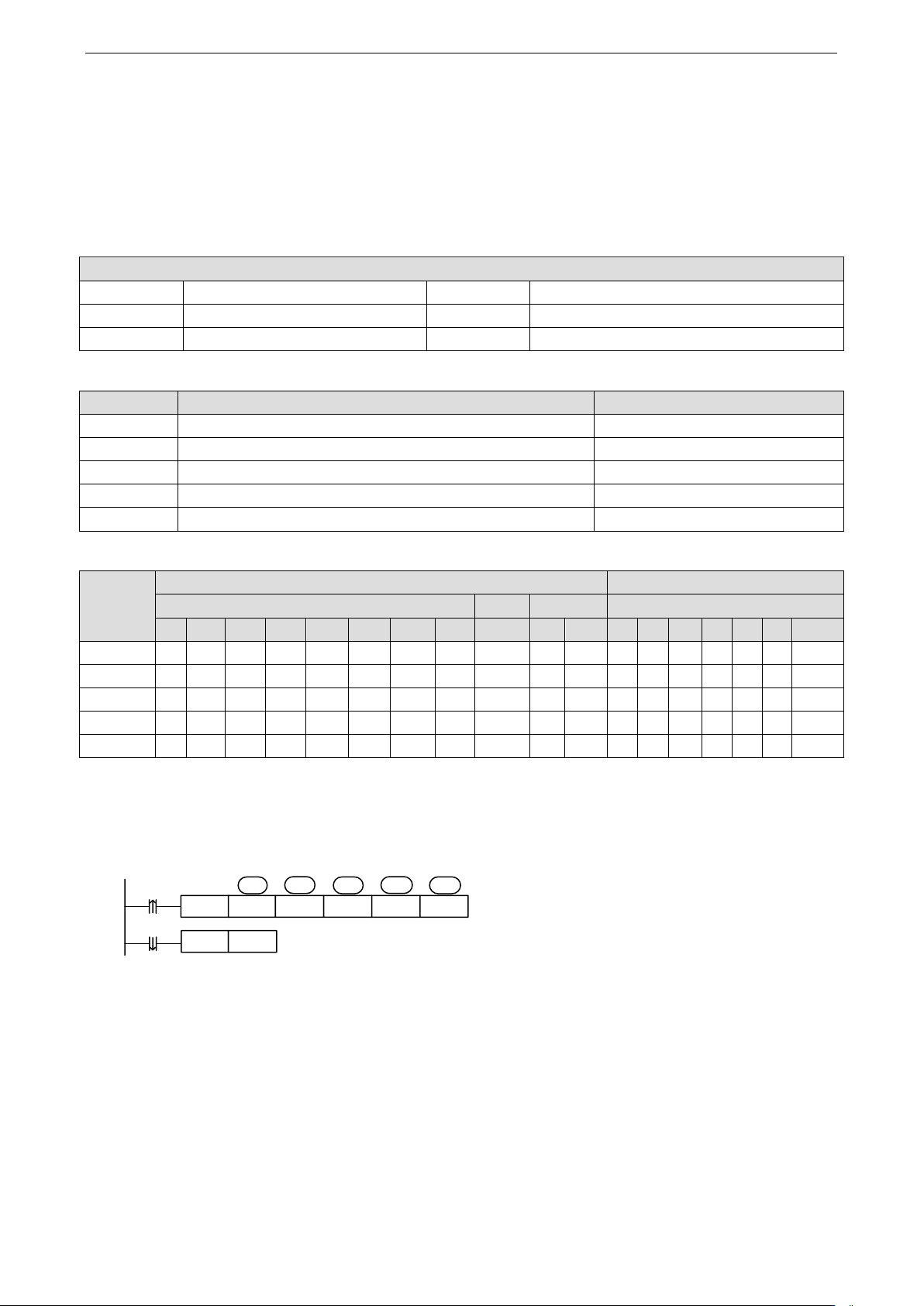

1-2-4．相对单段定位[DRVI]
1-2-4-1. 指令用法介绍
1）指令概述
相对单段定位脉冲指令。
相对单段定位[DRVI]
16 位指令
-
32 位指令
DRVI
执行条件
上升/下降沿线圈触发
适用机型
XG1、XG2
固件要求
V3.3.1 及以上
软件要求
V3.3 及以上版本
2）操作数
操作数
作用
类型
S0
指定输出脉冲个数的数值或软元件地址编号
32 位，BIN
S1
指定输出脉冲频率的数值或软元件地址编号
32 位，BIN
S2
指定脉冲加减速时间数值或软元件地址编号
16 位，BIN
D0
指定脉冲输出端口的编号
位
D1
指定脉冲方向端口的编号
位
3）适用软元件
操作数
字软元件
位软元件
系统
常数
模块
系统
D
FD
TD
CD
DX
DY
DM
DS
K/H
ID
QD
X
Y
M
S
T
C
Dn.m
S0
●
●
●
●
●
●
●
●
●
S1
●
●
●
●
●
●
●
●
●
S2
●
●
●
●
●
●
●
●
●
D0
●
D1
●
注：D 表示 D、HD；TD 表示 TD、HTD；CD 表示 CD、HCD、HSCD、HSD；DM 表示 DM、DHM；DS 表示 DS、DHS。
M 表示 M、HM、SM；S 表示 S、HS；T 表示 T、HT；C 表示 C、HC。
4）功能和动作
《指令形式》
DRVI HD0 HD2
S0.
S1.
M0
HD4
S2.
RST M0
SM1000
Y0
D0.
Y4
D1.
脉冲输出频率范围：1Hz ~100KHz（XG1）、 1Hz ~150KHz（XG2）（注意：PLC 可输出高达 200KHz
的脉冲，但无法保证所有伺服都正常运行，请在输出端和 24V 电源之间接入约 500Ω电阻）。
脉冲个数：K-2,147,483,648 ~ K2,147,483,647；当设定为负数时表示反向发脉冲。
所谓相对驱动方式，是指由当前位置开始的移动距离的方式（即当前位置到目标位置的距离），是以
HSD0、HSD2、HSD4、HSD6……等累计寄存器当前值作为参考点。
1 脉冲输出
100
b-a
原点位置
（0,0）
Y0
当前位置 目标位置（a,0） （b,0）
在寄存器 HSD0（双字）中累积脉冲个数。
指令运行过程中，可实时修改脉冲频率，新的脉冲频率将立即生效。（固件版本 V3.4.5 及以上 PLC 支
持）
加减速时间与输出脉冲频率决定了脉冲上升/下降斜率。一般情况下，加速时间和减速时间是一样的；
但如果指令执行过程中，脉冲频率被修改了，则将按照第一次的上升/下降斜率加速/减速到新的脉冲
频率，脉冲结束时将按照第一次的下降斜率减速到 0。
加速时间
减速时间
初始速度V1
Hz
t
0
新的速度V2
上升斜率K
斜率保持不变，仍为K
下降斜率-K
相对定位脉冲指令的方向取决于 S0（脉冲个数设定），如果脉冲个数设定的是正值，则正向发送脉冲，
累计脉冲寄存器（HSD0、HSD4……）数值增加；如果脉冲个数设定的是负值，则反向发送脉冲，累
计脉冲寄存器（HSD0、HSD4……）数值减小。
系统参数块中若配置了公共参数和第一套参数（除加减速参数）的其它参数会对 DRVI 生效。
1-2-4-2. 指令用法举例
1）例 1
X 轴的当前坐标为（100，0），现需要以 1000Hz 的速度移动到目标位置（3000，0），起始频率 0Hz，
终止频率 0Hz，脉冲输出端子为 Y0，方向控制端子为 Y4；由于 HSD0（双字）当前值为 100，目标位置
3000 相对于当前位置 100 的距离是+2900=3000-100，所以通过相对单段定位指令 DRVI 执行示意图如下：
原点
（0,0）
起始点（100,0） 目标点（3000,0）
相对距离为2900
Y
X
脉冲坐标示意图
