1 脉冲输出 171 点击打开窗 口中的“配置” 选项，在下拉 菜单中选择“ Y0 轴” ： 在打开的参数配 置表格中按如下 进行配置（圈 起来的参数指需 要在默认参数 下进行修改的参 数） ： 系统参数块配置一
1 脉冲输出
170
X4
SM1000
X6 SM1000 X5
M100
X5 SM1000 X6
M101
X7 X10000 SM1000
原点回
归控制
PULSE_1正
在发出脉冲
标志
点动后
退控制
PULSE_1正
在发出脉冲
标志
点动前
进控制
点动前进
运行中
点动前
进控制
PULSE_1正
在发出脉冲
标志
点动后
退控制
点动后退
运行中
正转定位
控制
反转定位
控制
PULSE_1正
在发出脉冲
标志
ZRN K1 Y0
PLSF K10000 K1 Y0
( )
M100
PLSF K-10000 K1 Y0
( )
M101
点动前进运行中
点动后退运行中
DRVI K50000 K10000 K200 Y0 Y2
X10000 X7 SM1000
正转定位
控制
反转定位
控制
PULSE_1正
在发出脉冲
标志
DRVI K-49900 K10000 K200 Y0 Y2
X0 X5SM1000 X6
STOP Y0 K0
X1
停止控制
伺服准备
好
PULSE_1正
在发出脉冲
标志
点动前
进控制
点动后
退控制
X10003 SM1000
GOON Y0
脉冲继续
PULSE_1正
在发出脉冲
标志
由于样例程序中除 DRVI 和 DRVA 外，其余所有的脉冲指令使用的系统参数块都为第一套参数，所以，
我们点击 PLC 编程软件左边的工程栏中的“脉冲配置参数”，如下图：
将会打开如下窗口：
//机械回原点指令（选用第一套系统
参数块参数）
//点动前进控制，速度为 10000Hz（选
用第一套系统参数块参数）
//点动后退控制，速度为-10000Hz（选
用第一套系统参数块参数）
//正转定位控制
//反转定位控制
//脉冲停止发送控制（缓停）
//脉冲没有发送完执行脉冲继续将剩
余的脉冲发送完
1 脉冲输出
171

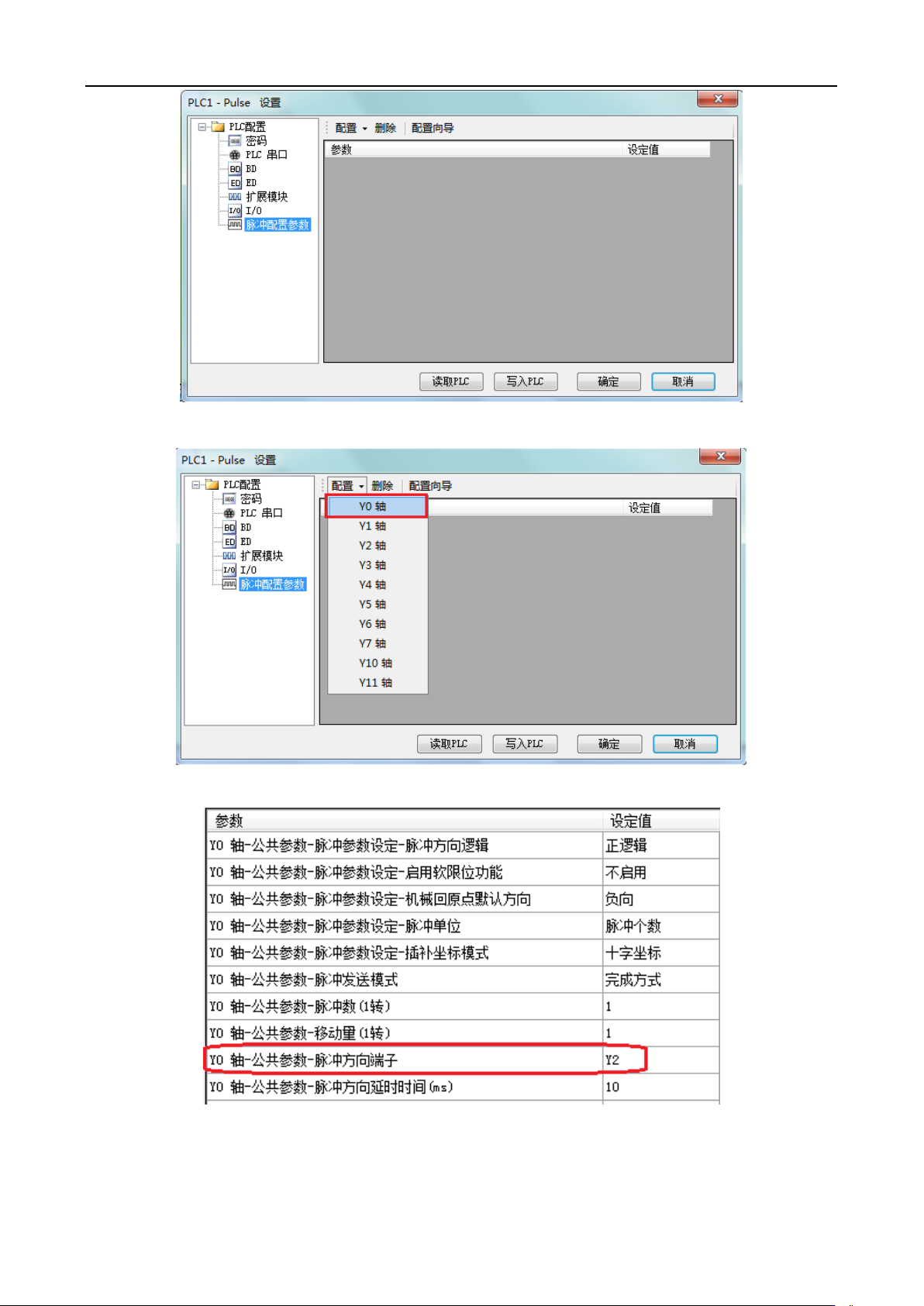

点击打开窗口中的“配置”选项，在下拉菜单中选择“Y0 轴”：

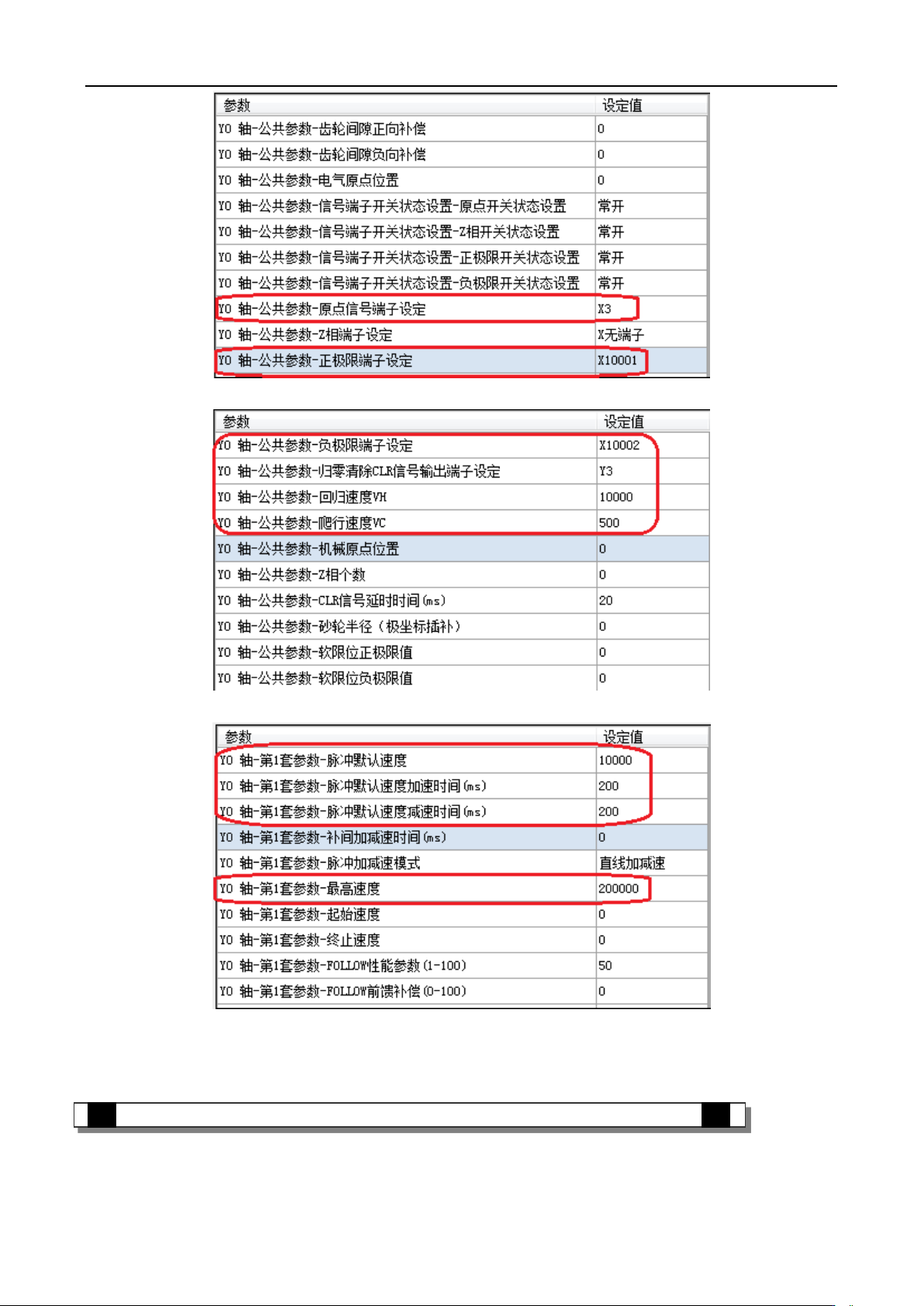

在打开的参数配置表格中按如下进行配置（圈起来的参数指需要在默认参数下进行修改的参数）：
系统参数块配置一
1 脉冲输出
172
系统参数块配置二
系统参数块配置三
系统参数块配置四
配置好系统参数块的参数后，点击“写入 PLC”按钮，将配置好的参数写入 PLC 内；下载完程序后，
将 PLC 断电再重新上电即可。
正限位（X10001）与负限位（X10002）在 ZRN、PLSF、DRVI、DRVA 指令执行过程中将会起作用。
1-5-3．正反转流程样例程序【PLSF、DRVI、DRVA、ZRN】
