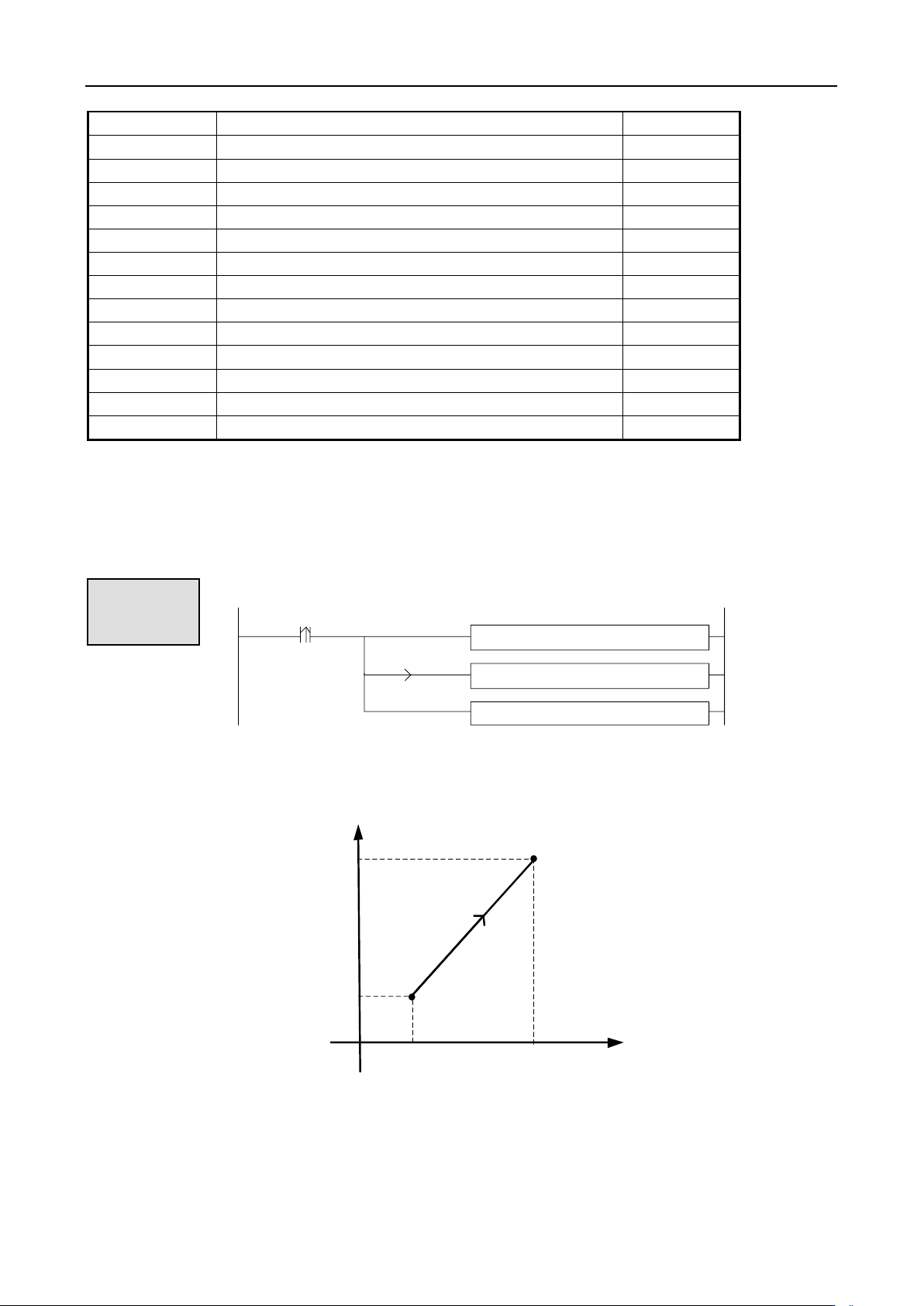

4、参数设置
相关参数
设置
备注
终点位置
可自由指定寄存器地址
必须设置
相对/绝对
相对：以上一个位置为参照；绝对：以原点为参照
必须设置
起点速度
两轴于起点处的开始速度
必须设置
终点速度
两轴于终点处的终止速度
必须设置
最大速度
指定两轴最大平稳运行速度
必须设置
轴 1 脉冲输出口
任意指定脉冲输出点
必须设置
轴 2 脉冲输出口
任意指定脉冲输出点
必须设置
轴 1 方向端口
任意指定空闲的输出点，在系统参数中设定
必须设置
轴 2 方向端口
任意指定空闲的输出点，在系统参数中设定
必须设置
脉冲单位
脉冲个数或当量模式均可，在轴 1 的系统参数中设定
必须设置
脉冲默认速度
在轴 1 的系统参数的第 2 套参数中指定
可不设置
加速时间
在轴 1 的系统参数的第 2 套参数中指定
可不设置
减速时间
在轴 1 的系统参数的第 2 套参数中指定
可不设置
《指令形式》
SBLOCK 顺序功能块1
M0
SBLOCKE
G指令
当执行直线插补 LIN 指令（模式三）时，两轴将会以设置的合成最大速度、起始速度以及终止速度从
当前位置快速移动到目标位置。如下图所示：
目标位置
当前位置
X轴
Y轴
0
LIN 直线插补
参数配置如下图所示：
双击“G 指令”，弹出“LIN 直线 VBEM”指令的配置面板，设置如下图：
功能和动作
2 运动控制
264
指令配置图
Y0 轴系统参数设置图（1）
Y0 轴系统参数设置图（2）
2 运动控制
265
Y1 轴系统参数设置图
如图，D0 指定轴 1 的终点位置，D10 指定轴 2 的终点位置，D20 指定起点速度，D30 指定终点速度，
D40 指定最大速度。
Y0 为轴 1 的脉冲输出端口，Y1 为轴 2 的脉冲输出端口，其他可选端口见 2-3 节。
方向端子为 Y4、Y5，正向发脉冲时置 ON，反向发脉冲时置 OFF。
脉冲频率范围：1Hz~100KHz（XG1）、 1Hz~150KHz（XG2）；加减速时间：0~65535ms。
位置移动量可在当量累计寄存器 HSD2、HSD6 中查看。
假设 HSD2=500，HSD6=1000，D0=5000，D10=2000，D20=100，D30=50，D40=2000 当 M0 上升沿
来时，执行 LIN 指令，从起点处以 100Hz 的速度开始加速到 2000Hz，移动到目标位置后以 50Hz 的
速度停止，如果：
（1）终点位置为绝对模式，则目标位置为（5000，2000）；
（2）终点位置为相对模式，则目标位置为（5500，3000）。
LIN 指令在运行时，其输出端口 Y 对应的发脉冲标志位会置 ON。
可通过“BLOCK 正在执行标志位”来判断插补指令是否完成。例如 BLOCK1 的标志位是 SM300。
注意：此模式情况下，起点速度（S2）、终止速度（S3）以及最大速度（S4）都表示为两轴的合成速
度，如下图所示：
当出现多段连续直线/圆弧插补指令，且之间需要速度不变直接跳转时，将上一段直线/圆弧插补的终
止速度、最高速度与下一段的起始速度、最高速度设置相同即可。
当为第三种模式时，轴 1 和轴 2 的脉冲参数配置表中起始速度、终止速度仅仅对计算脉冲加减速斜率
有效！
