1 脉冲输出 145 在打开的脉冲参数配置向导左边是工程树，可以在工程树中选择想要打开的选项，直接点击即可快速打开。如图所示： 1-3-2 ．脉冲参数配置向导使用说明脉冲参数配置向导说明：

1 脉冲输出

144

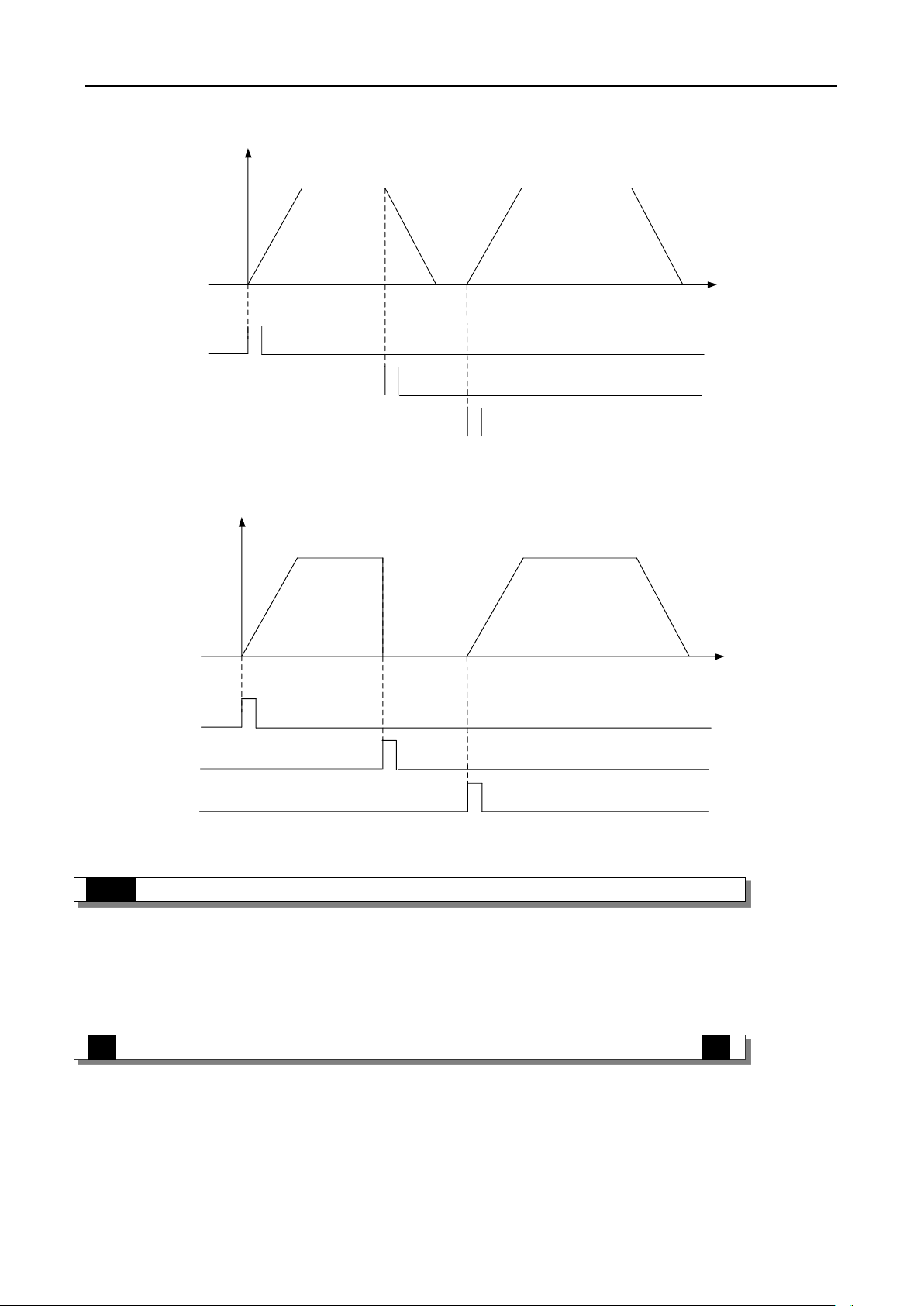

完整脉冲图

K1 K2 K1 K2

注：S=S1+S2

脉冲继续波形示意图（STOP Y0 K0）

K1 K1 K2

注：S=S1+S2

脉冲继续波形示意图（STOP Y0 K1）

1-3．脉冲参数配置向导

由于脉冲轴的系统参数比较多（包含公共参数和第 1~4 套参数），对于新手来说可能具有一定的难度，

针对此问题，V3.4.5 及以上版本软件中添加了脉冲参数配置向导，直接通过脉冲参数配置向导对各个脉冲

轴的脉冲参数进行配置，简单方便。

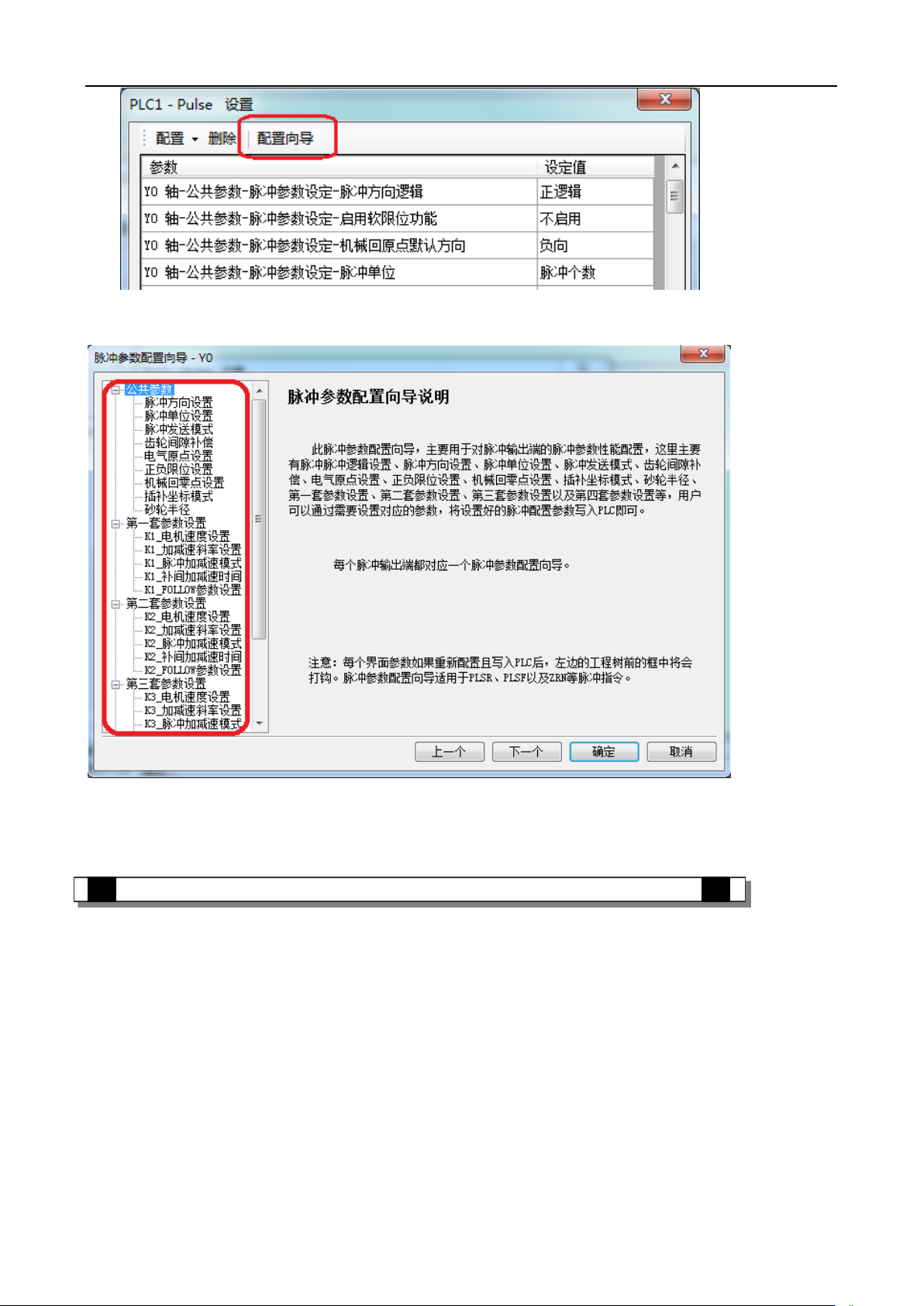

1-3-1．脉冲参数配置向导打开方式

在脉冲参数配置界面中的上面，有“配置向导”选择项，直接点击“配置向导”即可打开脉冲参数配

置向导。如图所示：

1 脉冲输出

145

在打开的脉冲参数配置向导左边是工程树，可以在工程树中选择想要打开的选项，直接点击即可快速

打开。如图所示：

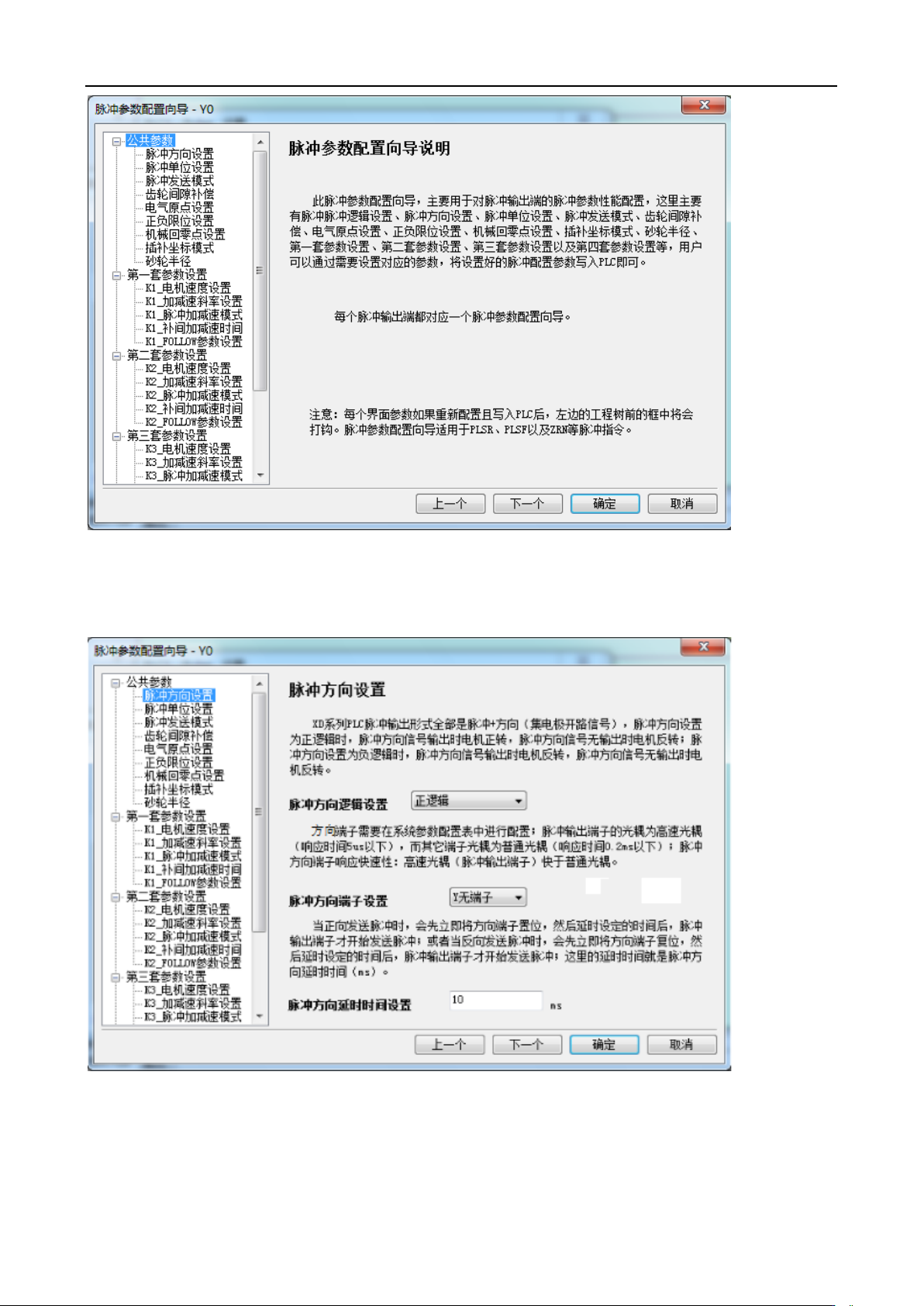

1-3-2．脉冲参数配置向导使用说明

脉冲参数配置向导说明：

1 脉冲输出

146

此界面主要用来简要说明脉冲参数配置向导。

★ 公共参数—脉冲方向设置

用于设置脉冲方向逻辑、脉冲方向端子、脉冲方向延时时间。

★ 公共参数—脉冲单位设置

用于设置脉冲单位、当量的基本单位、脉冲数、移动量。
