2 运动控制 315 Y0 轴系统参数设 置图（ 1 ） Y0 轴系统参数设 置图（ 2 ） Y1 轴系统参数设 置图 如图， D0 指定 轴 1 的终点位置， D10 指定轴 2 的终点位置， D20 指定轴 1 的中点位置， D30 指定轴 2 的中点位置， D40 指定最 大速度。
2 运动控制
314
SBLOCK 顺序功能块1
M0
SBLOCKE
G指令

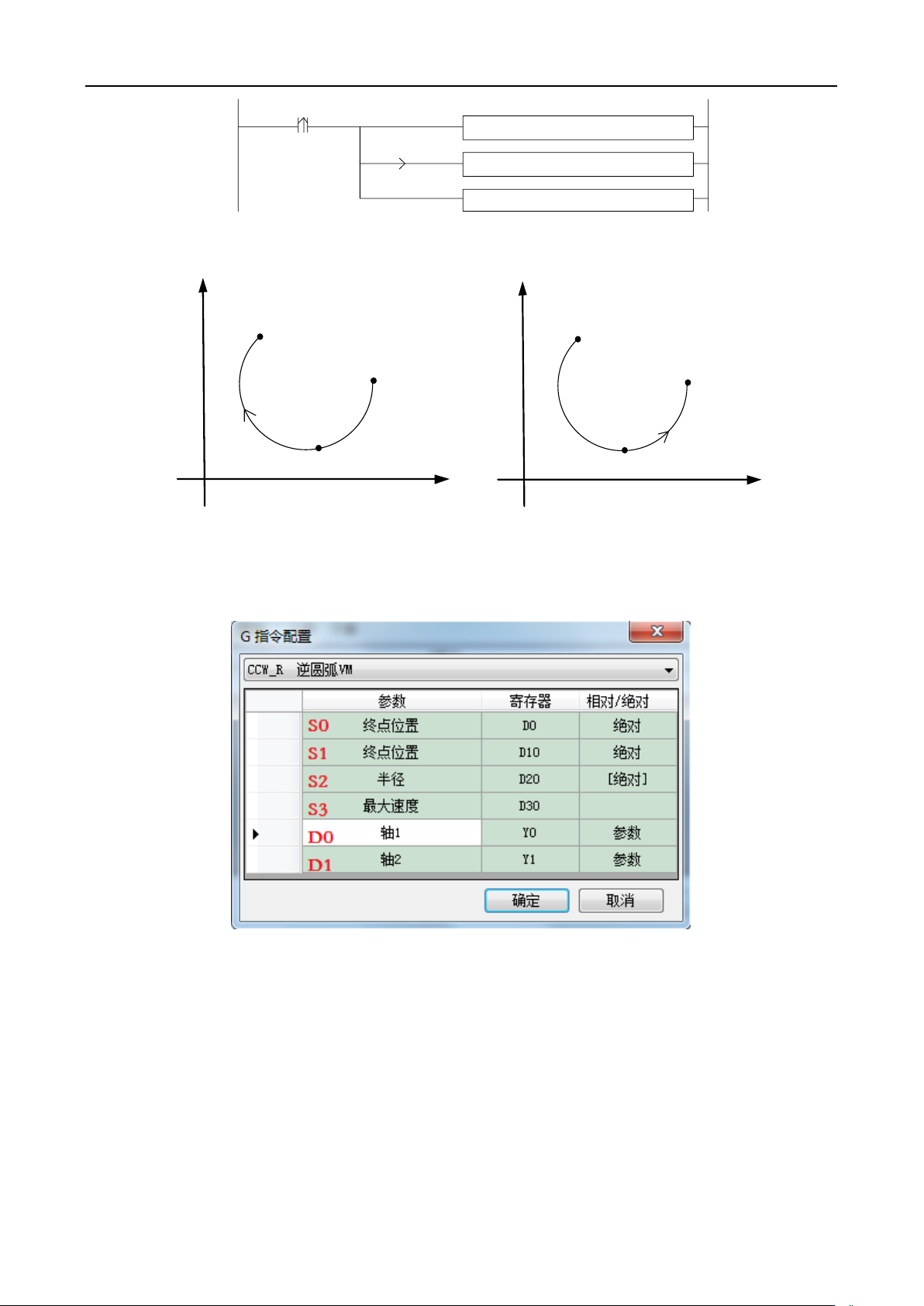

当执行圆弧插补 ARC 指令（模式二）时，两轴将会以设定的合成最大速度运行。如下图所示：
圆心
X轴
Y轴
0
当前位置
目标位置
中点位置
圆心
X轴
Y轴
0
目标位置
当前位置
中点位置
ARC 圆弧插补
参数配置如下图所示：
双击“G 指令”，弹出“ARC 三点圆弧 VM”指令的配置面板，设置如下图：
指令配置图
2 运动控制
315

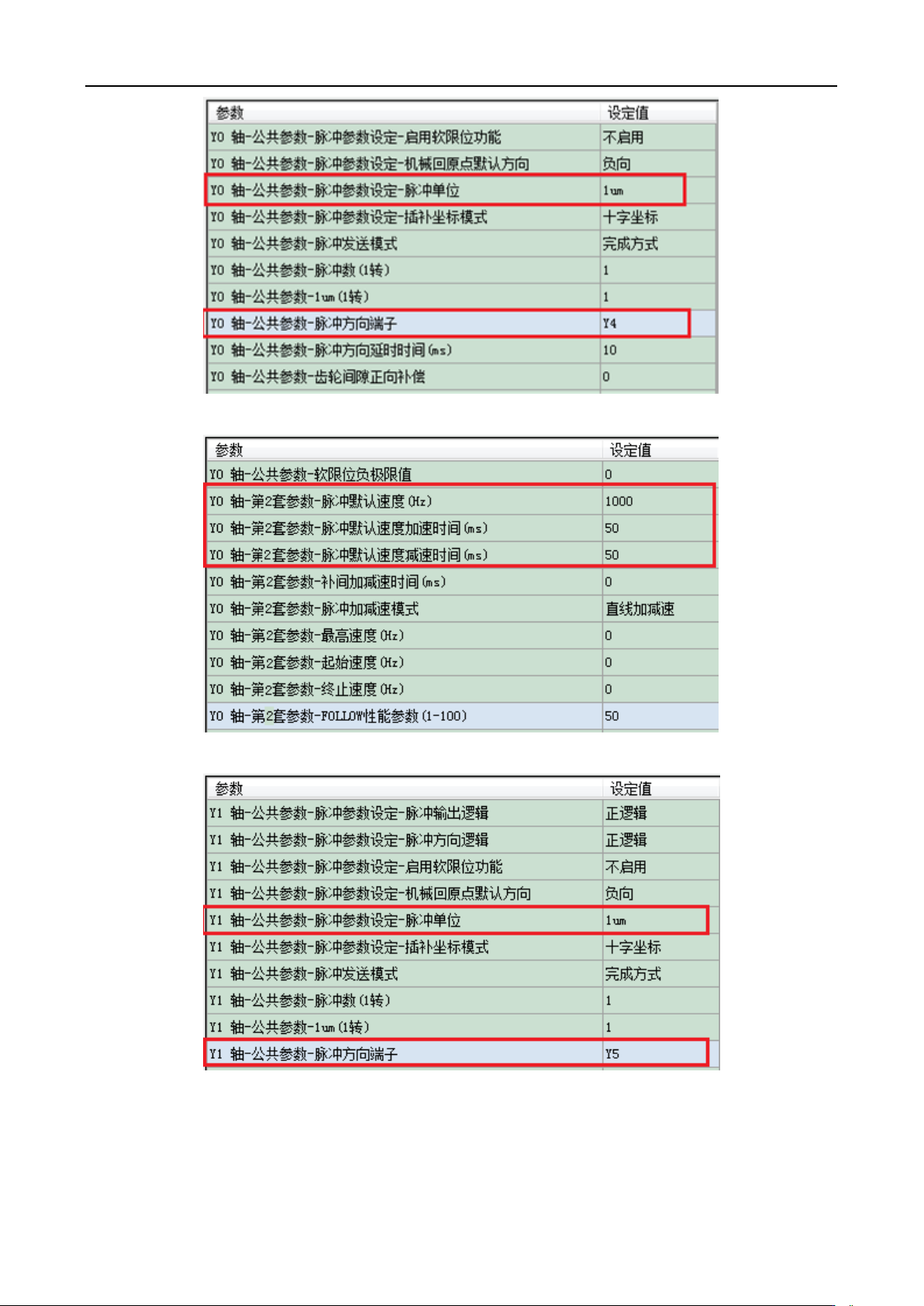

Y0 轴系统参数设置图（1）
Y0 轴系统参数设置图（2）
Y1 轴系统参数设置图
如图，D0 指定轴 1 的终点位置，D10 指定轴 2 的终点位置，D20 指定轴 1 的中点位置，D30 指定轴 2
的中点位置，D40 指定最大速度。
2 运动控制
316
Y0 为轴 1 的脉冲输出端口，Y1 为轴 2 的脉冲输出端口，其他可选端口见 2-3 节。
方向端子为 Y4、Y5，正向发脉冲时置 ON，反向发脉冲时置 OFF。
脉冲频率范围：1Hz~100KHz（XG1）、 1Hz~150KHz（XG2）；加减速时间：0~65535ms。
位置移动量可在当量累计寄存器 HSD2、HSD6 中查看。
假设 HSD2=1000，HSD6=1000，D0=5000，D10=2000，D40=500Hz，当 M0 上升沿来时，执行 ARC
指令，以最大速度 500Hz 从起点位置（1000，1000）移动到目标位置，如果：
（1）终点位置为绝对模式，则目标位置为（5000，2000）；
（2）终点位置为相对模式，则目标位置为（6000，3000）。
ARC 指令在运行时，其输出端口 Y 对应的发脉冲标志位会置 ON。
通过“BLOCK 正在执行标志位”来判断插补指令是否完成。例如 BLOCK1 的标志位是 SM300。
模式 3：ARC 三点圆弧 VBEM
1、指令概述
三点圆弧插补指令，按照设置的合成最大速度、起始速度以及终止速度运行。该指令只能在 BLOCK
功能块中使用，具体用法见 2-2 节。
三点圆弧插补[ARC]
16 位指令
-
32 位指令
ARC
执行条件
上升/下降沿线圈触发
适用机型
XG1、XG2
固件要求
-
软件要求
-
2、操作数
操作数
作用
类型
S0
指定轴 1 的终点位置
双字，32 位
S1
指定轴 2 的终点位置
双字，32 位
S2
指定轴 1 的中点位置
双字，32 位
S3
指定轴 2 的中点位置
双字，32 位
S4
指定两轴起点处的起点速度
双字，32 位
S5
指定两轴终点处的终点速度
双字，32 位
S6
指定两轴运行最大速度
双字，32 位
D0
指定轴 1 的脉冲输出端口
位
D1
指定轴 2 的脉冲输出端口
位
3、适用软元件
操作数
系统
X
Y
M
*注
S
*注
T
*注
C
*注
Dn.m
D0~D1
●
位软
元件
操作数
系统
常数
模块
D
*注
FD
TD
*注
CD
*注
DX
DY
DM
*注
DS
*注
K /H
ID
QD
S0~S6
●
●
●
●
字软
元件
