2 运动控制

324

2-5．硬件接线及注意事项

2-5-1．输入端接线

XG1 系列 PLC 输入分 NPN 和 PNP 两种模式，XG2 系列 PLC 输入分 NPN 和差分模式。下面介绍规格

以及接线方式：

2-5-1-1．输入规格

 NPN 型输入规格

项目

内容

输入信号电压

DC24V±10%

输入信号电流

7mA/DC24V

输入 ON 电流

4.5mA 以上

输入 OFF 电流

1.5mA 以下

输入响应时间

约 10ms

输入信号形式

接点输入或 NPN 开集电极晶体管或 PNP 开集电极晶体管

电路绝缘

光电耦合绝缘

输入动作显示

输入 ON 时 LED 灯亮

 PNP 模式规格

项目

内容

输入信号电压

DC24V±10%

输入信号电流

7mA/DC24V

输入 ON 电流

4.5mA 以上

输入 OFF 电流

1.5mA 以下

输入响应时间

约 10ms

输入信号形式

接点输入或 PNP 开集电极晶体管

电路绝缘

光电耦合绝缘

输入动作显示

输入 ON 时 LED 灯亮

 差分模式规格

项目

内容

输入信号电压

DC5V±10%

输入信号电流

12mA/DC5V

输入 ON 电流

4.5mA 以上

输入 OFF 电流

1.5mA 以下

输入响应特性

最大 200KHz

输入信号形式

差分输入

电路绝缘

光电耦合绝缘

输入动作显示

输入 ON 时 LED 灯亮

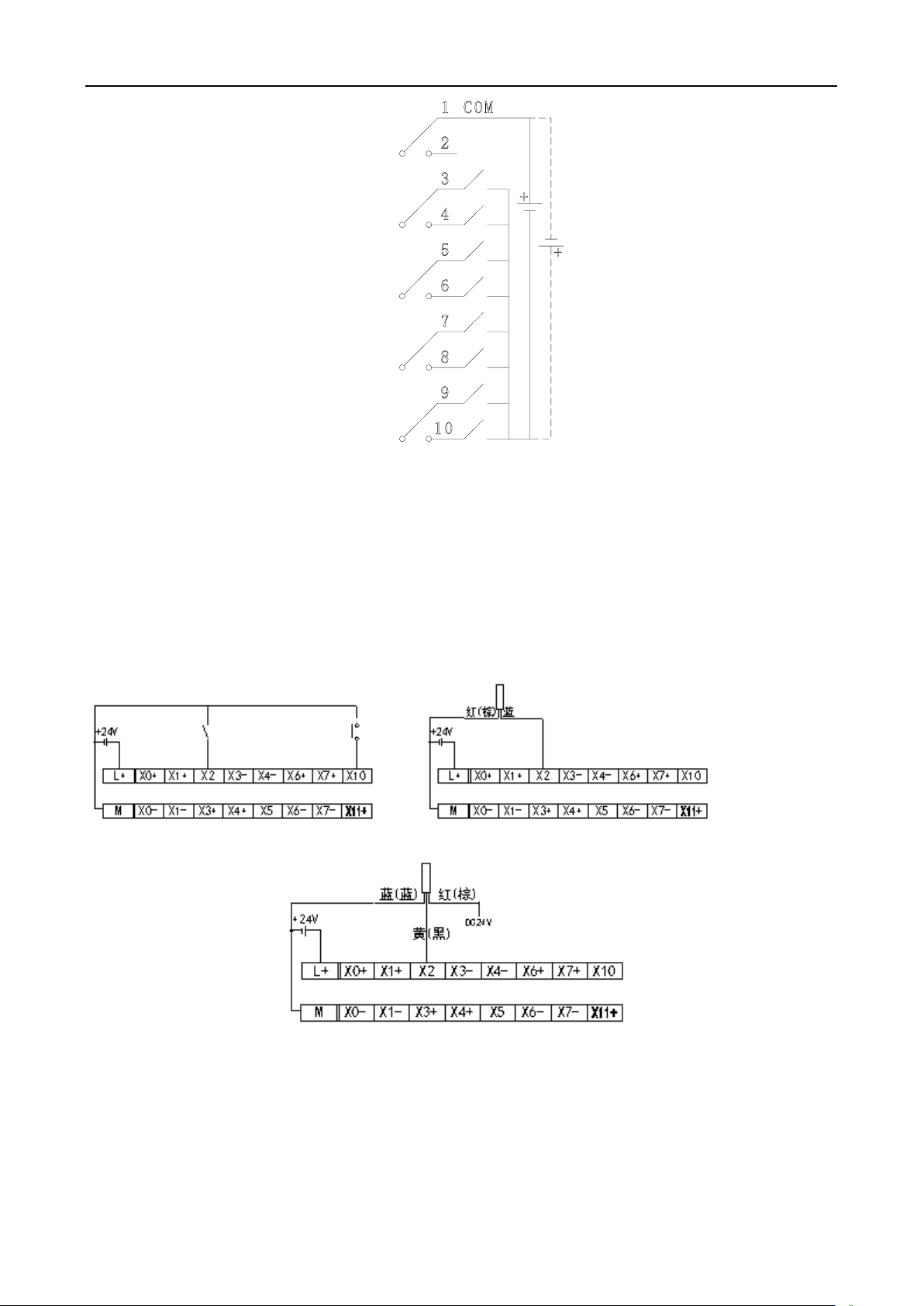

2-5-1-2．XG1 系列 PLC 接线

 XG1 系列 NPN、PNP 接线示例

2 运动控制

325

注意：

（1）XG1 系列 PLC 接线示例中实线为 NPN 型接法，虚线为 PNP 型接法。

（2）XG1 系列 PLC 输入类型必须是 OC 信号（集电极开路信号）。

（3）XG1 系列的 PLC 出厂时一般配有插拔式弹簧连接器以便于接线，该连接器要求导线剥去外皮的

长度为 1.5cm。接线时，用小号一字起按下黄色弹簧开关，将导线插入相应插孔内，松开弹簧开关即

可。

2-5-1-3．XG2 系列 PLC 接线

 XG2 系列 NPN 接线示例

开关按钮接线图示例两线制(常开或常闭)接近开关接线图示例

三线制(NPN 型)接近开关接线图示例

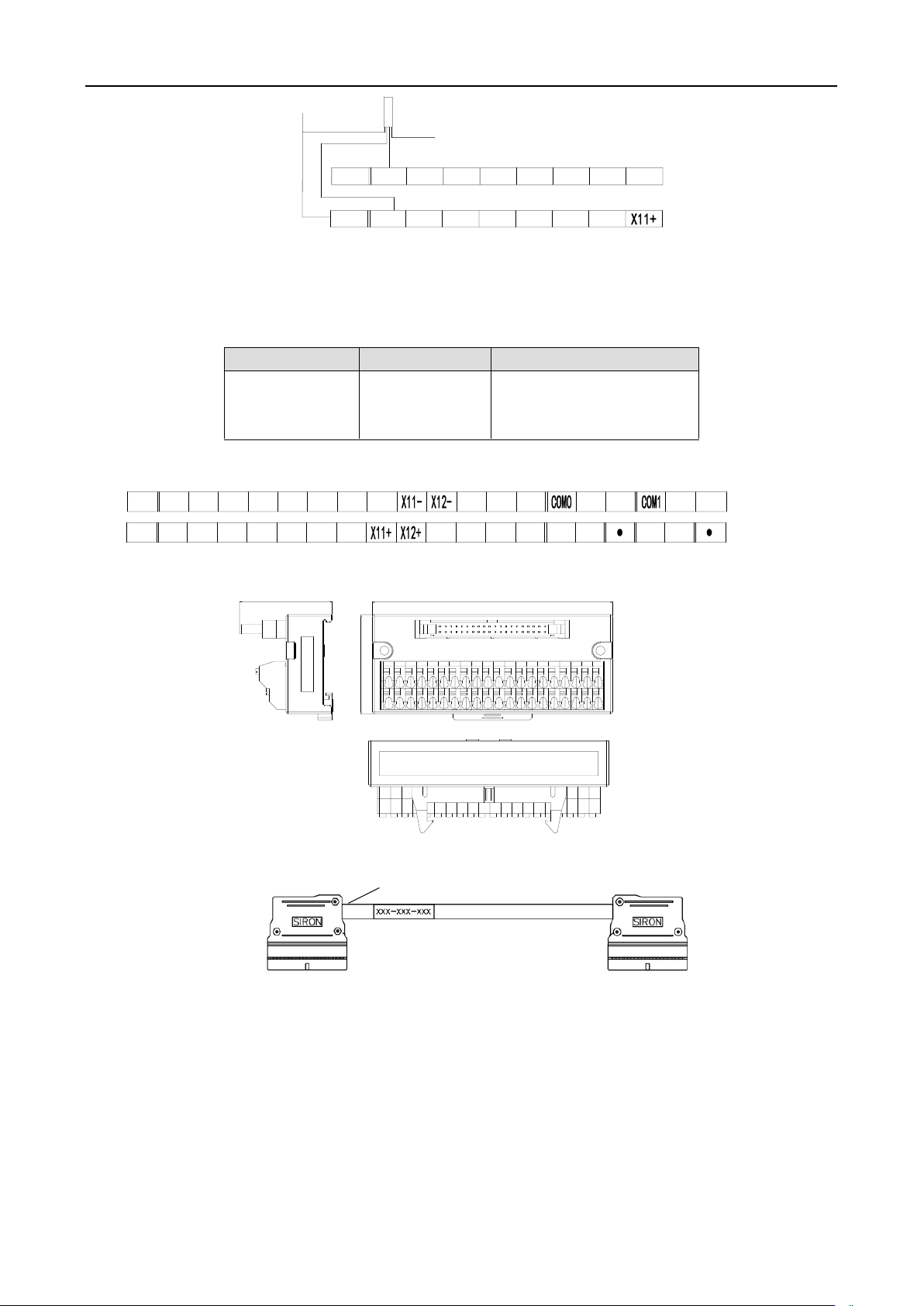

 XG2 系列差分接线

2 运动控制

326

差分接线示例图

 端子台及连接线缆

对 XG2 系列 PLC 进行接线时，需要借助专用端子台和连接线缆，端子台、连接线缆型号如下表所示：

模块型号

端子台型号

适配连接线缆

XG2-26T4

JT-G26

JC-G26-NN05（0.5m）

JC-G26-NN10（1.0m）

JC-G26-NN15（1.5m）

 端子排列图

 端子台外观尺寸图（单位：mm）

 连接示意图

PLC 侧透明热缩管端子台侧

注意：

（1）端子台排列图中输出端的 COM0 对应 Y0~Y3，COM1 对应 Y4~Y7。

（2）XG2 系列 PLC 输入类型可以是 OC 信号（集电极开路信号），也可以是 DIFF 信号（差分信号），

将信号接入对应的集电极或差分信号端子上。

（3）对 JT-G26 接线时注意，端子台要求导线剥去外皮的长度为 1.5cm。接线时，用一字起按下黄色

弹簧开关，将导线插入相应插孔内，松开弹簧开关即可。

（4）连接时请注意，靠近透明热缩管包裹住型号的一端连接 PLC，另一端连接接线端子台，不可接

反！！！

L+ X0+ X1+ X2 X3- X6+ X7+ X10

M X0- X1- X3+ X4+ X6- X7-

X4-

DC5V

DC0V

●

信号+

信号-

L+ X0+ X1+ X2 X3- X6+ X7+ X10

M X0- X1- X3+ X4+ X6- X7-

X20X16X14

X15 X17 X21 Y0

X4-

X5 X13 Y2

Y1 Y3

Y4 Y6

Y7Y5

109.0

42.1

45.0
