附录 特殊软元件一览表 363 附录 特殊软 元件一览 表 附录部分主要介 绍 XG 系列 PLC 中特 殊用位软元件 、数 据寄存器、 F lashROM 寄存器的功 能用途， 此 外，还涉及扩展 模块地址的分配 表，便于用户 快速翻阅查找。 附录 1 ．特殊辅助继电 器一览 附录 1 ．特殊辅 助继电器一览 附录 2 ．特殊数 据寄存器一览 附录 3 ．特殊 Flash 寄存器 一览 初始状态（ SM0- SM 7 ） 附录 4 ．…
3 应用程序举例
362
附录 特殊软元件一览表
363
附录 特殊软元件一览表
附录部分主要介绍 XG 系列 PLC 中特殊用位软元件、数据寄存器、FlashROM 寄存器的功能用途，此
外，还涉及扩展模块地址的分配表，便于用户快速翻阅查找。
附录 1．特殊辅助继电器一览
附录 1．特殊辅助继电器一览
附录 2．特殊数据寄存器一览
附录 3．特殊 Flash 寄存器一览
初始状态（SM0-SM7）
附录 4．外部中断端子一览
附录 5．PLC 资源冲突表
附录 特殊软元件一览表
364

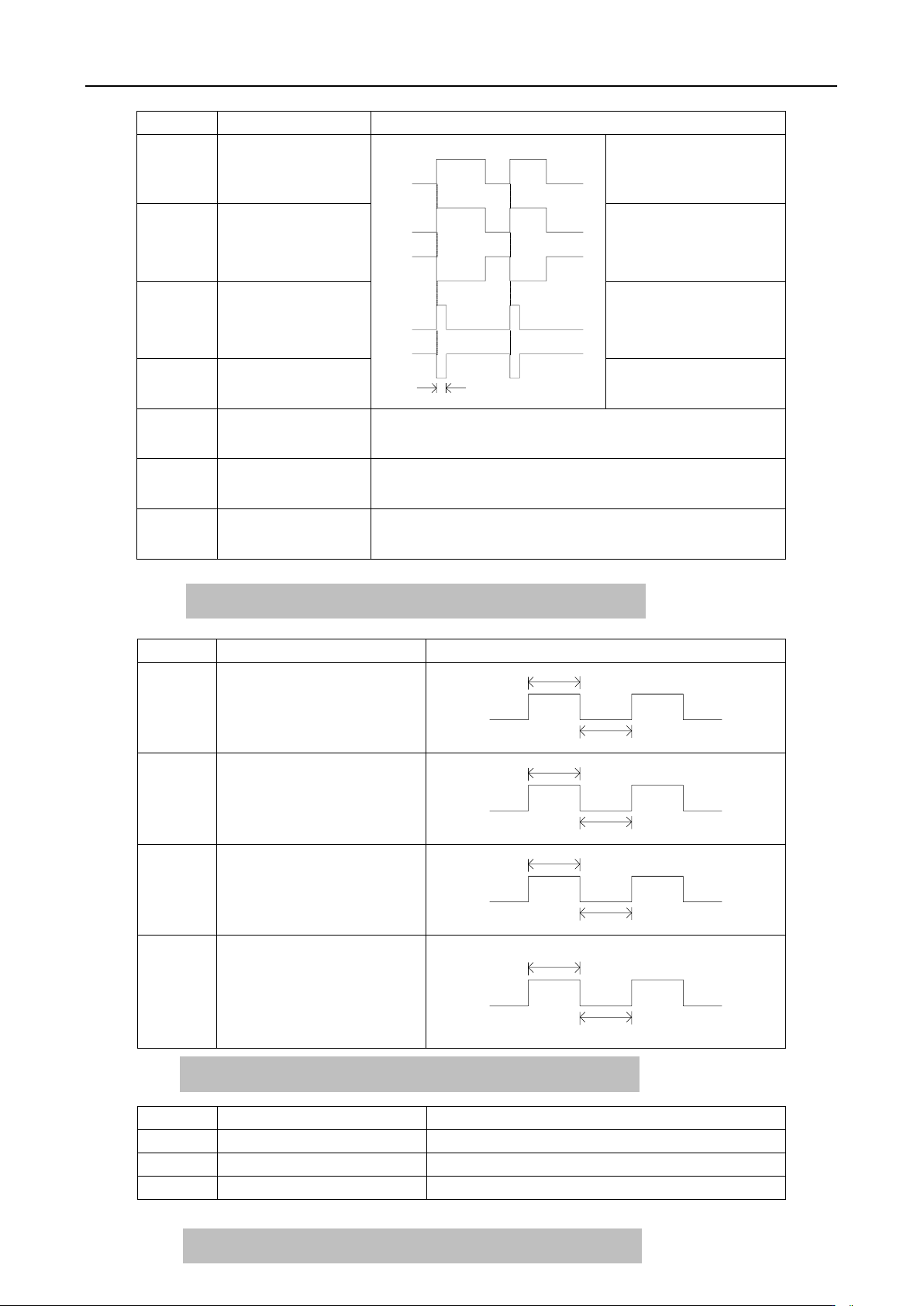

地址号
功能
说明
SM000
运行常 ON 线圈
RUN
输入
SM0
SM1
SM2
SM3
扫描周期
PLC 运行时一直为 ON
SM001
运行常 OFF 线圈
PLC 运行时一直为 OFF
SM002
初始正向脉冲线圈
PLC 开始运行后第一个
扫描周期为 ON
SM003
初始负向脉冲线圈
PLC 开始运行后第一个
扫描周期为 OFF
SM004
PLC 运行是否出错
当 SM4 置 ON，表示 PLC 运行过程中出现错误
（固件版本 V3.4.5 及以上的 PLC 支持此功能）
SM005
电量过低报警线圈
当电池电压低于 2.5V 时，SM5 将置 ON（此时请尽快更
换电池，否则数据将无法保持）
SM007
掉电保持数据错误
地址号
功能
说明
SM011
以 10ms 的频率周期震荡
5ms
5ms
SM012
以 100ms 的频率周期震荡
50ms
50ms
SM013
以 1 秒钟的频率周期震荡
0.5s
0.5s
SM014
以 1 分钟的频率周期震荡
30s
30s
地址号
功能
说明
SM020
零位
加减运算结果为 0 时，置 ON
SM021
借位
减法运算发生溢出时，置 ON
SM022
进位
加法运算发生溢出时，置 ON
震荡脉冲（SM11-SM14）
标志（SM20-SM22）
PC 模式（SM32-SM34）
