1 脉冲输出
143

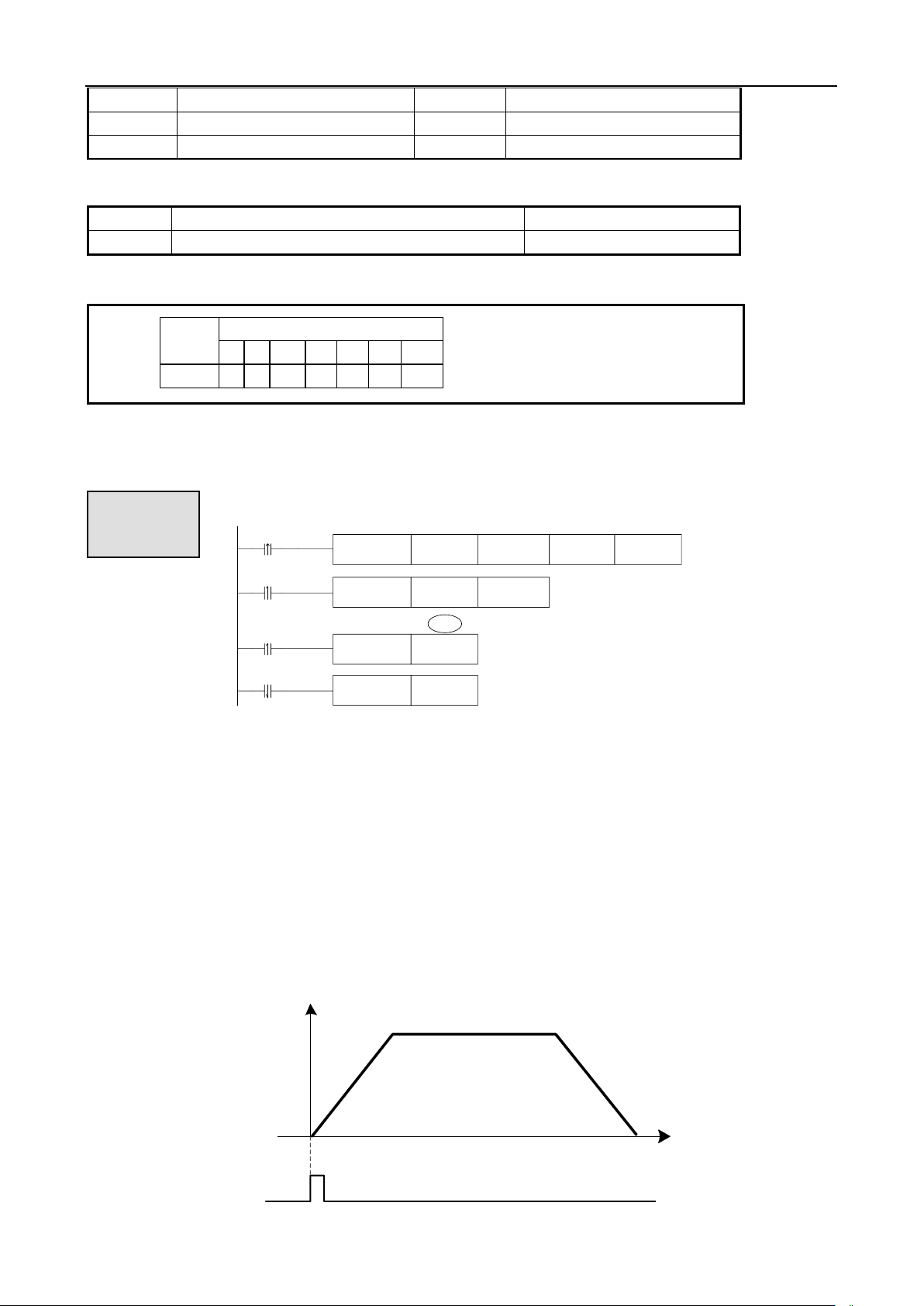

16 位指令
GOON
32 位指令
-
执行条件
上升/下降沿线圈触发
适用机型
XG1、XG2
固件要求
-
软件要求
-
2、操作数
操作数
作用
类型
S
指定脉冲继续输出端口的编号
位
3、适用软元件
*注:D 表示 D HD ;TD 表示 TD HTD ;CD 表示 CD HCD HSCD HSD DM 表示 DM DHM;
DS 表示 DS DHS。
M 表示 M HM SM ;S 表示 S HS ; T 表示 T HT ;C 表示 C HC。
《指令形式》
HD0PLSR HD100 K1
M0
M1
SM1000
STOP Y0
RST M0
K0
Y0
M2
GOON Y0
S.
在 M0 由 OFF→ON 时,PLSR 指令在 Y0 输出脉冲;当输出脉冲个数达到设定值时,停止脉冲输出;
在发脉冲过程中,M1 由 OFF→ON 上升沿时,STOP 指令立即停止 Y0 口的脉冲输出,由于参数为 K0,
所以脉冲将会缓慢停止;
再将 M2 由 OFF→ON 上升沿时,执行 GOON Y0 指令,会将剩余没有发送完的脉冲按照原加减速发
送完。
必须在脉冲停止发送后,再导通 M2,否则 GOON 指令将不发脉冲。
脉冲继续指令 GOON 适用于 PLSR、DRVI、DRVA 指令。
示意图如下:
0
f
t
M0
f
K1 K2
S
功能和动作
操作数
系统
X
Y
M
*注
S
*注
T
*注
C
*注
Dn.m
S
●
位软
元件

1 脉冲输出
144
完整脉冲图
f
Hz
t0
K1 K2 K1 K2
f
S1
S2
M0
M1
M2
注:S=S1+S2
脉冲继续波形示意图(STOP Y0 K0)
f
Hz
t0
K1 K1 K2
f
S1
S2
M0
M1
M2
注:S=S1+S2
脉冲继续波形示意图(STOP Y0 K1)
1-3.脉冲参数配置向导
由于脉冲轴的系统参数比较多(包含公共参数和第 1~4 套参数),对于新手来说可能具有一定的难度,
针对此问题,V3.4.5 及以上版本软件中添加了脉冲参数配置向导,直接通过脉冲参数配置向导对各个脉冲
轴的脉冲参数进行配置,简单方便。
1-3-1.脉冲参数配置向导打开方式
在脉冲参数配置界面中的上面,有“配置向导”选择项,直接点击“配置向导”即可打开脉冲参数配
置向导。如图所示:

1 脉冲输出
145
在打开的脉冲参数配置向导左边是工程树,可以在工程树中选择想要打开的选项,直接点击即可快速
打开。如图所示:
1-3-2.脉冲参数配置向导使用说明
脉冲参数配置向导说明:
