1 脉冲输出 146 此界面主要用来 简要说明脉冲参 数配置向导。 ★ 公共参数—脉冲方向设置 用于设置脉 冲方向逻辑、脉 冲方向端子、 脉冲方向延时时 间。 ★ 公共参数—脉冲单位设置 用于设置脉 冲单位、当量的 基本单位、脉 冲数、移动量。
1 脉冲输出
145
在打开的脉冲参数配置向导左边是工程树，可以在工程树中选择想要打开的选项，直接点击即可快速
打开。如图所示：
1-3-2．脉冲参数配置向导使用说明
脉冲参数配置向导说明：
1 脉冲输出
146
此界面主要用来简要说明脉冲参数配置向导。

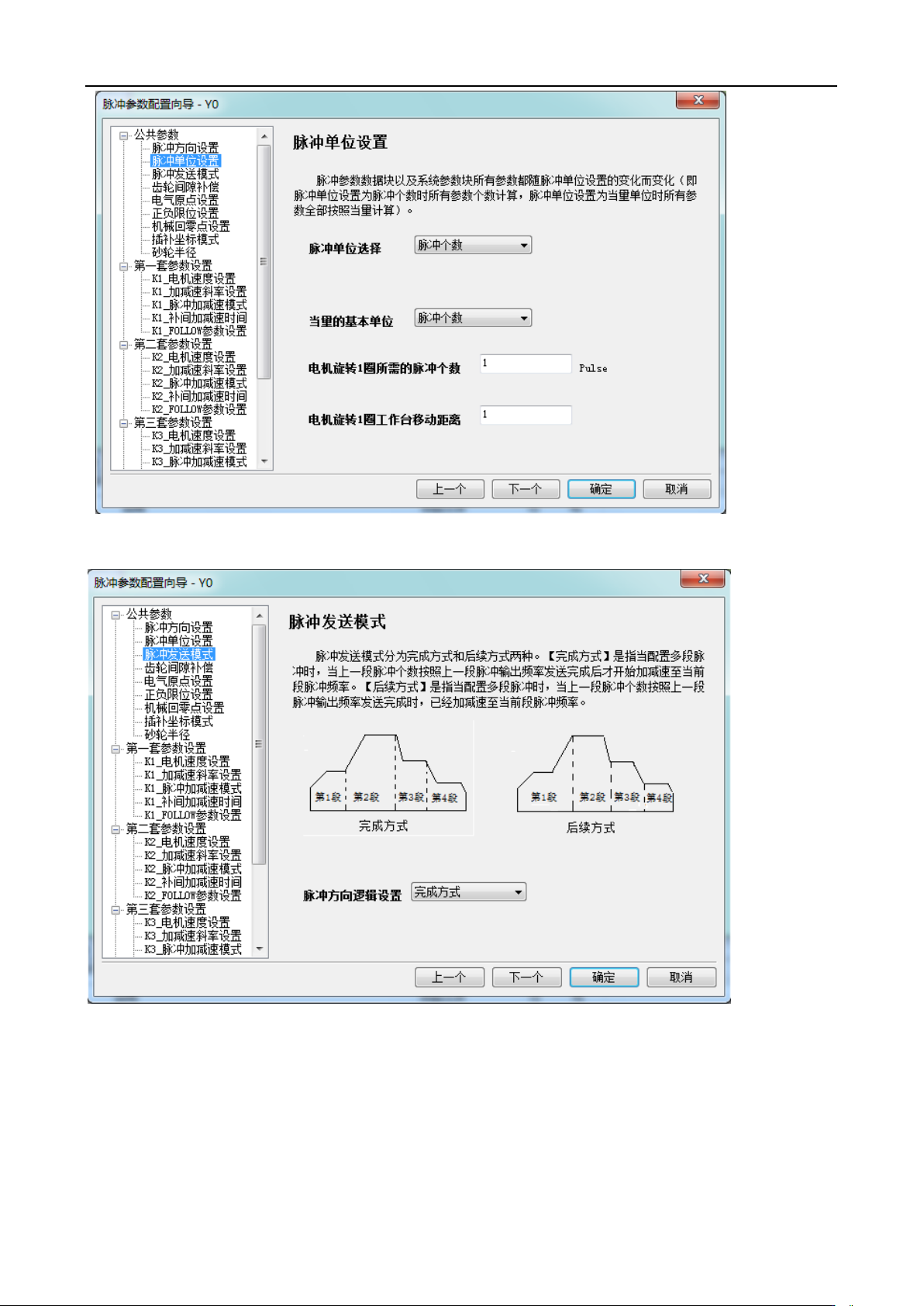

★ 公共参数—脉冲方向设置
用于设置脉冲方向逻辑、脉冲方向端子、脉冲方向延时时间。
★ 公共参数—脉冲单位设置
用于设置脉冲单位、当量的基本单位、脉冲数、移动量。
1 脉冲输出
147
★ 公共参数—脉冲发送模式
★ 公共参数—齿轮间隙补偿设置
用于设置齿轮间隙正向补偿、齿轮间隙反向补偿。
