2 运动控制
264

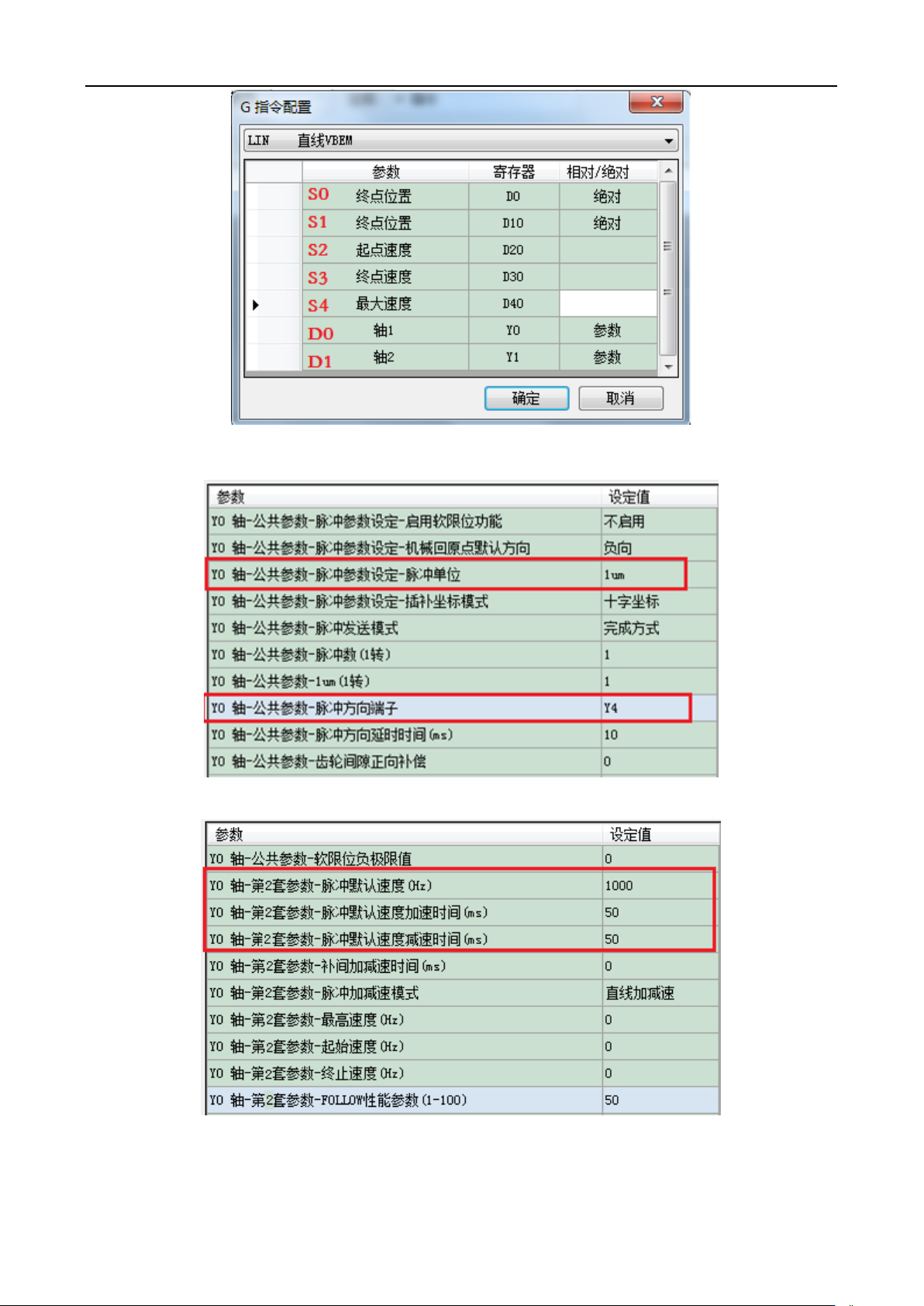

指令配置图
Y0 轴系统参数设置图（1）
Y0 轴系统参数设置图（2）
2 运动控制
265

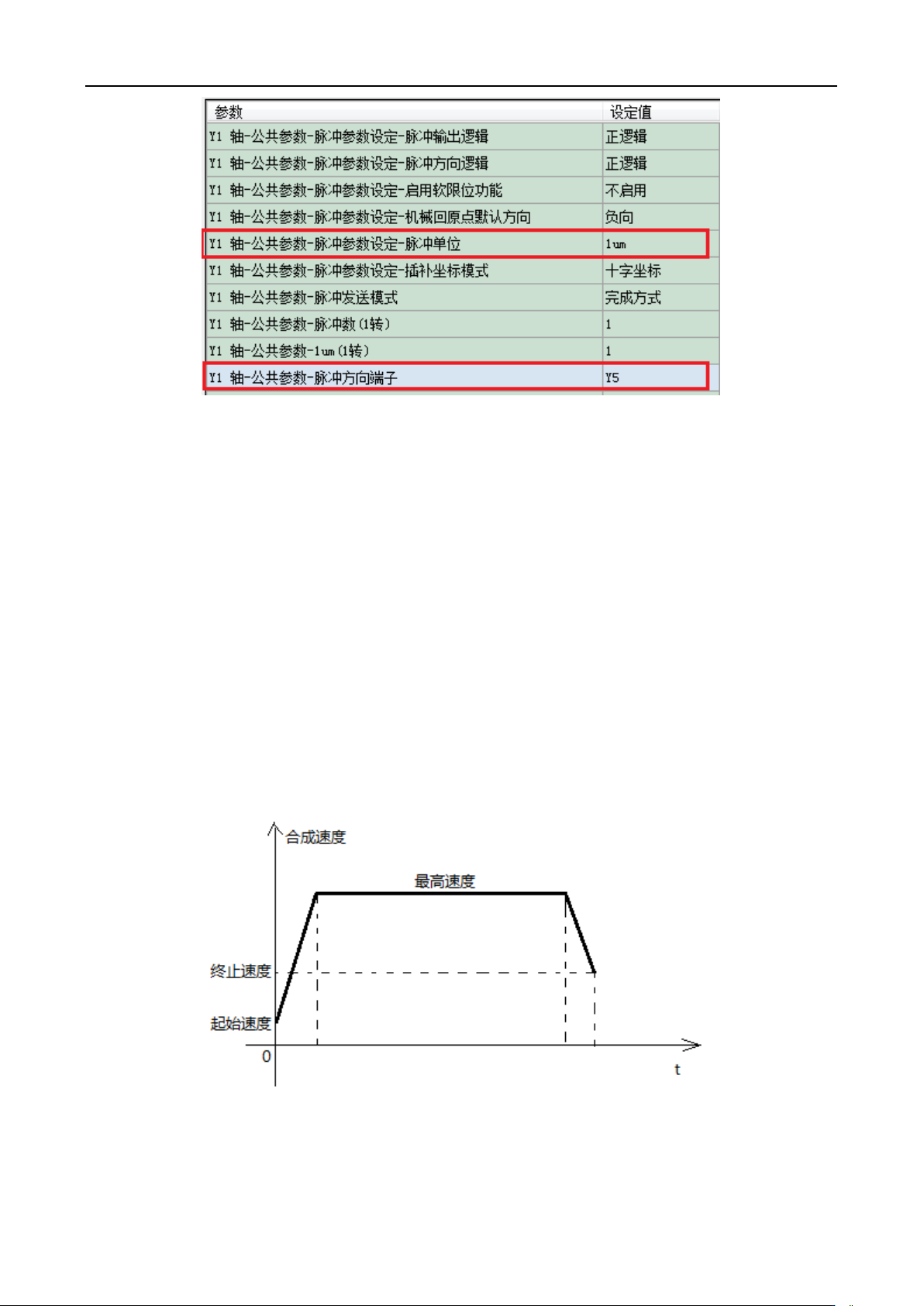

Y1 轴系统参数设置图
如图，D0 指定轴 1 的终点位置，D10 指定轴 2 的终点位置，D20 指定起点速度，D30 指定终点速度，
D40 指定最大速度。
Y0 为轴 1 的脉冲输出端口，Y1 为轴 2 的脉冲输出端口，其他可选端口见 2-3 节。
方向端子为 Y4、Y5，正向发脉冲时置 ON，反向发脉冲时置 OFF。
脉冲频率范围：1Hz~100KHz（XG1）、 1Hz~150KHz（XG2）；加减速时间：0~65535ms。
位置移动量可在当量累计寄存器 HSD2、HSD6 中查看。
假设 HSD2=500，HSD6=1000，D0=5000，D10=2000，D20=100，D30=50，D40=2000 当 M0 上升沿
来时，执行 LIN 指令，从起点处以 100Hz 的速度开始加速到 2000Hz，移动到目标位置后以 50Hz 的
速度停止，如果：
（1）终点位置为绝对模式，则目标位置为（5000，2000）；
（2）终点位置为相对模式，则目标位置为（5500，3000）。
LIN 指令在运行时，其输出端口 Y 对应的发脉冲标志位会置 ON。
可通过“BLOCK 正在执行标志位”来判断插补指令是否完成。例如 BLOCK1 的标志位是 SM300。
注意：此模式情况下，起点速度（S2）、终止速度（S3）以及最大速度（S4）都表示为两轴的合成速
度，如下图所示：
当出现多段连续直线/圆弧插补指令，且之间需要速度不变直接跳转时，将上一段直线/圆弧插补的终
止速度、最高速度与下一段的起始速度、最高速度设置相同即可。
当为第三种模式时，轴 1 和轴 2 的脉冲参数配置表中起始速度、终止速度仅仅对计算脉冲加减速斜率
有效！
2 运动控制
266
2-4-4．顺圆弧[CW]

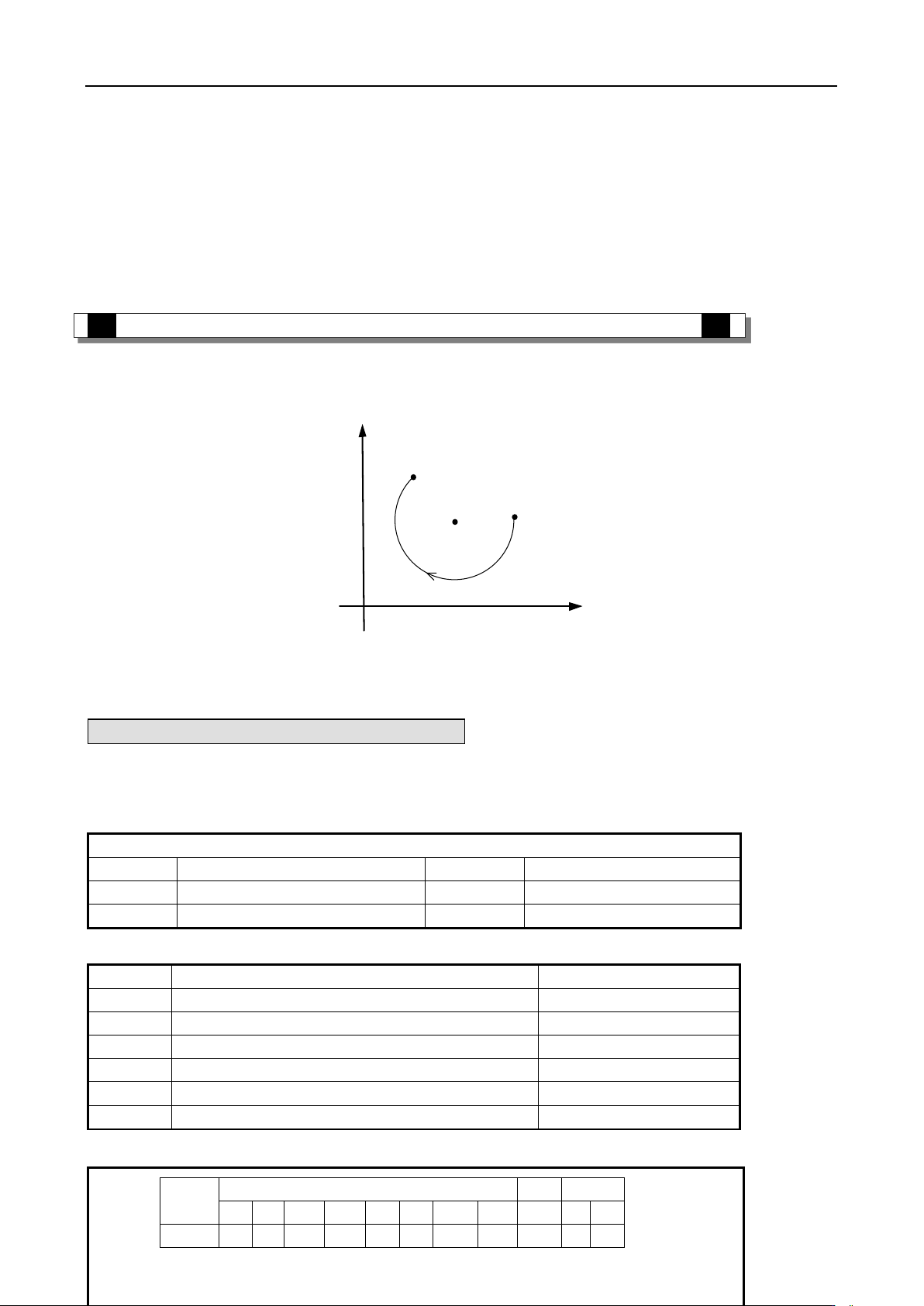

顺圆弧插补 CW 主要是通过圆弧的当前位置、目标位置以及圆心坐标顺时针来确定一段圆弧，如下图
所示：
圆心
X轴
Y轴
0
当前位置
目标位置
圆心坐标
通过上图可知，当需要画出一个整圆时，只需要将目标位置设定为当前位置即可。顺圆弧插补 CW 有
三种模式，以下将一一介绍用法。
模式 1：CW 顺圆弧
1、指令概述
顺圆弧插补指令，按照设置的默认速度运行。该指令只能在 BLOCK 功能块中使用，具体用法见 2-2
节。
顺圆弧插补[CW]
16 位指令
-
32 位指令
CW
执行条件
上升/下降沿线圈触发
适用机型
XG1、XG2
固件要求
-
软件要求
-
2、操作数
操作数
作用
类型
S0
指定轴 1 的终点位置
双字，32 位
S1
指定轴 2 的终点位置
双字，32 位
S2
指定轴 1 的圆心位置（总是相对于起点坐标）
双字，32 位
S3
指定轴 2 的圆心位置（总是相对于起点坐标）
双字，32 位
D0
指定轴 1 的脉冲输出端口
位
D1
指定轴 2 的脉冲输出端口
位
3、适用软元件
操作数
系统
常数
模块
D
*注
FD
TD
*注
CD
*注
DX
DY
DM
*注
DS
*注
K /H
ID
QD
S0~S3
●
●
●
●
字软
元件
