1 脉冲输出 222 在打开的参数配 置表格中按如下 进行配置（圈 起来的参数指需 要在默认参数 下进行修改的参 数） ： 系统参数块配置一 系统参数块配置二
1 脉冲输出
221
X0 X5SM1000 X6
STOP Y0 K0
X1
停止控制
伺服准备
好
PULSE_1正
在发出脉冲
标志
点动前
进控制
点动后
退控制
X10003 SM1000
GOON Y0
脉冲继续
PULSE_1正
在发出脉冲
标志
由于样例程序中所有的脉冲指令（DRVA、DRVI 除外）使用的系统参数块都为第一套参数，所以，我

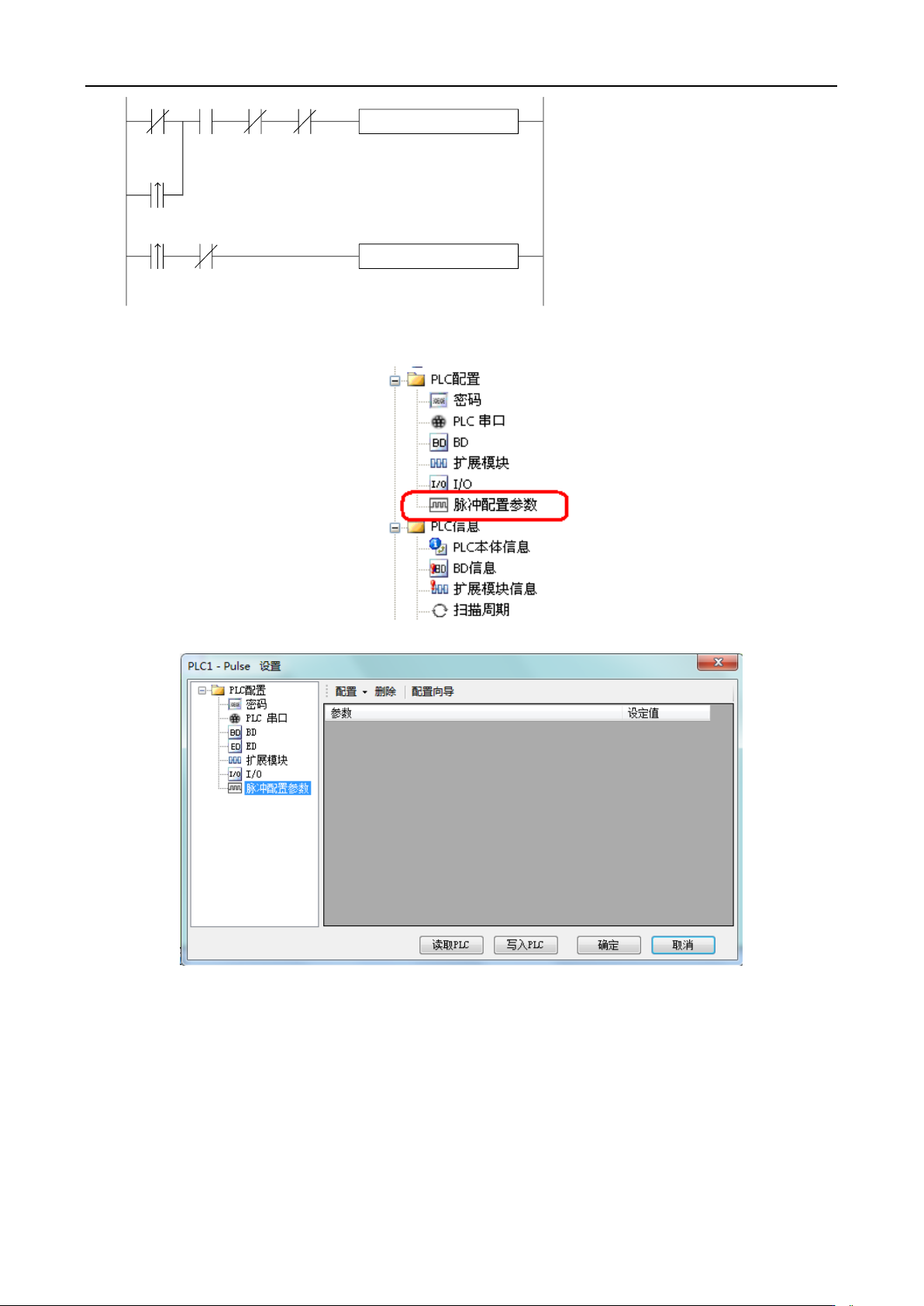

们点击 PLC 编程软件左边的工程栏中的“脉冲配置参数”，如下图：

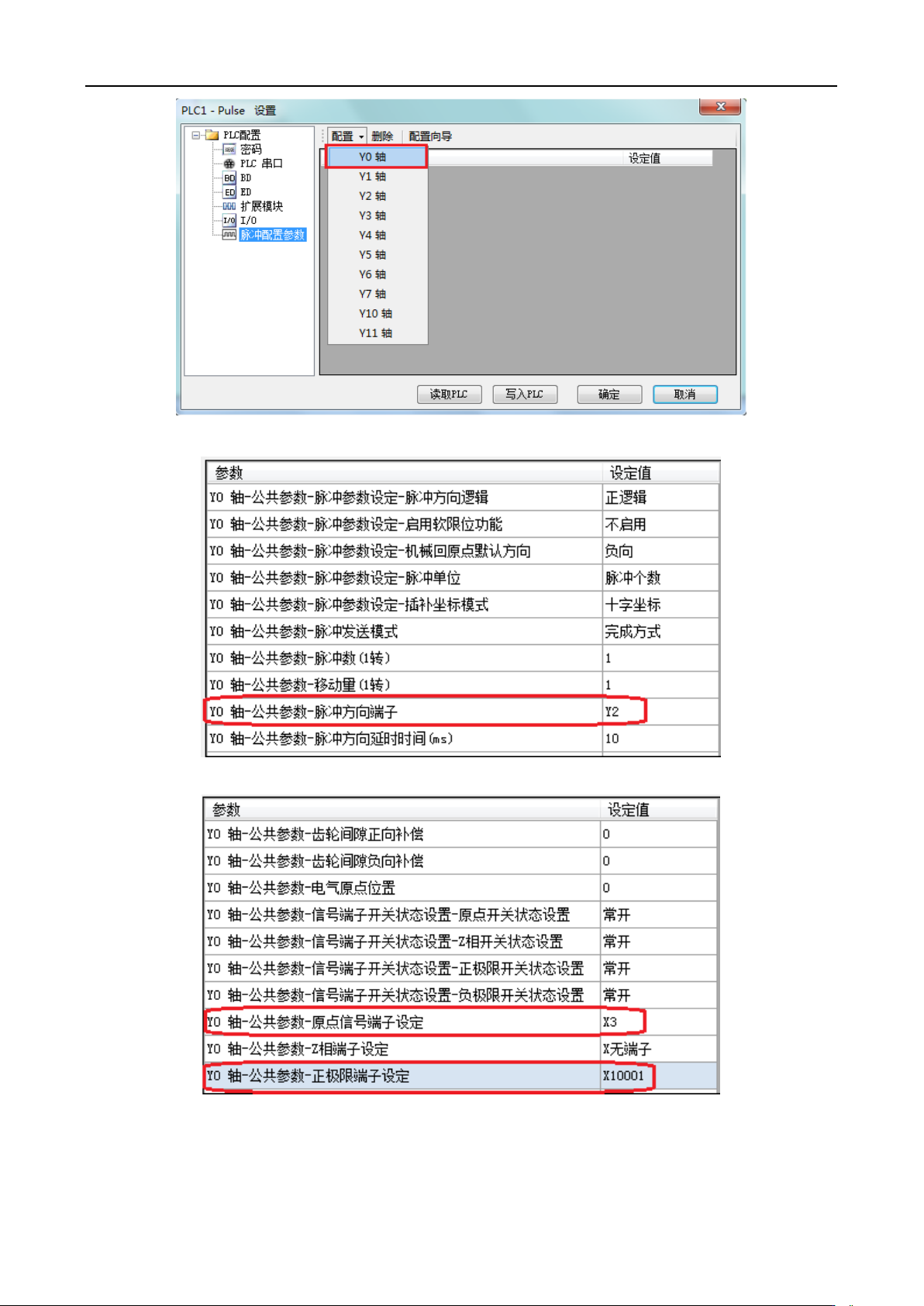

将会打开如下窗口：
点击打开窗口中的“配置”选项，在下拉菜单中选择“Y0 轴”：
//脉冲停止发送控制（缓停）
//脉冲没有发送完执行脉冲
继续将剩余的脉冲发送完
1 脉冲输出
222
在打开的参数配置表格中按如下进行配置（圈起来的参数指需要在默认参数下进行修改的参数）：
系统参数块配置一
系统参数块配置二
1 脉冲输出
223
系统参数块配置三
系统参数块配置四
配置好系统参数块的参数后，点击“写入 PLC”按钮，将配置好的参数写入 PLC 内；由于使用的是
多段脉冲输出指令 PLSR，我们还需要对 PLSR 的脉冲段参数（每段脉冲的输出频率和脉冲个数）进行配
置。

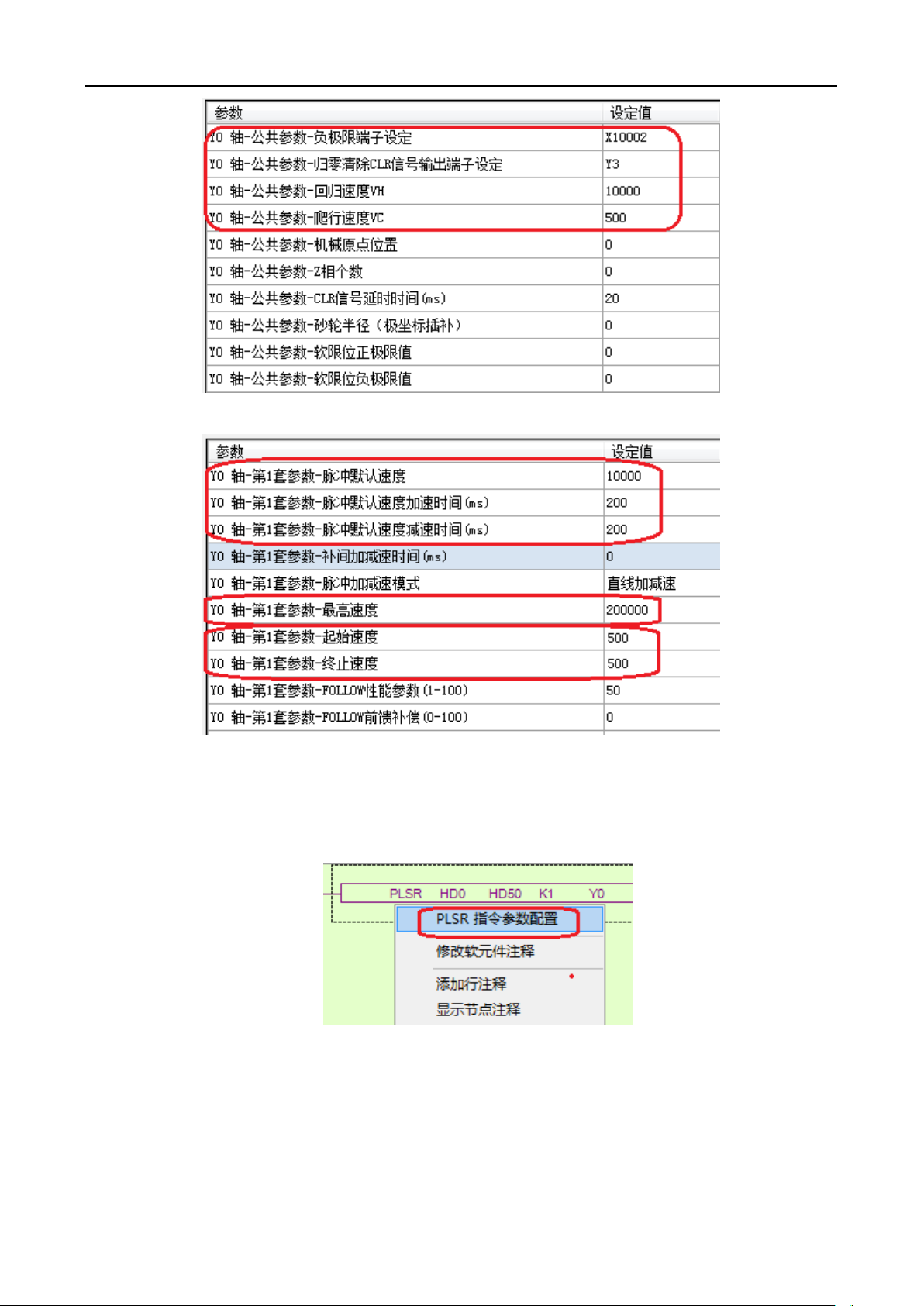

先在正转定位指令 PLSR 上鼠标右击，跳出如下选项，选择第一个“PLSR 指令参数配置”：
在打开的多段脉冲输出配置表中，选择“模式”为“绝对”（默认为“相对”），如下图所示：
