3 应用程序举例 358 脉冲配置参数三 脉冲配置参数四 脉冲发送波形图 t 频率 800 3000 6000 0
3 应用程序举例
357
脉冲配置参数
脉冲配置参数一
脉冲配置参数二
3 应用程序举例
358

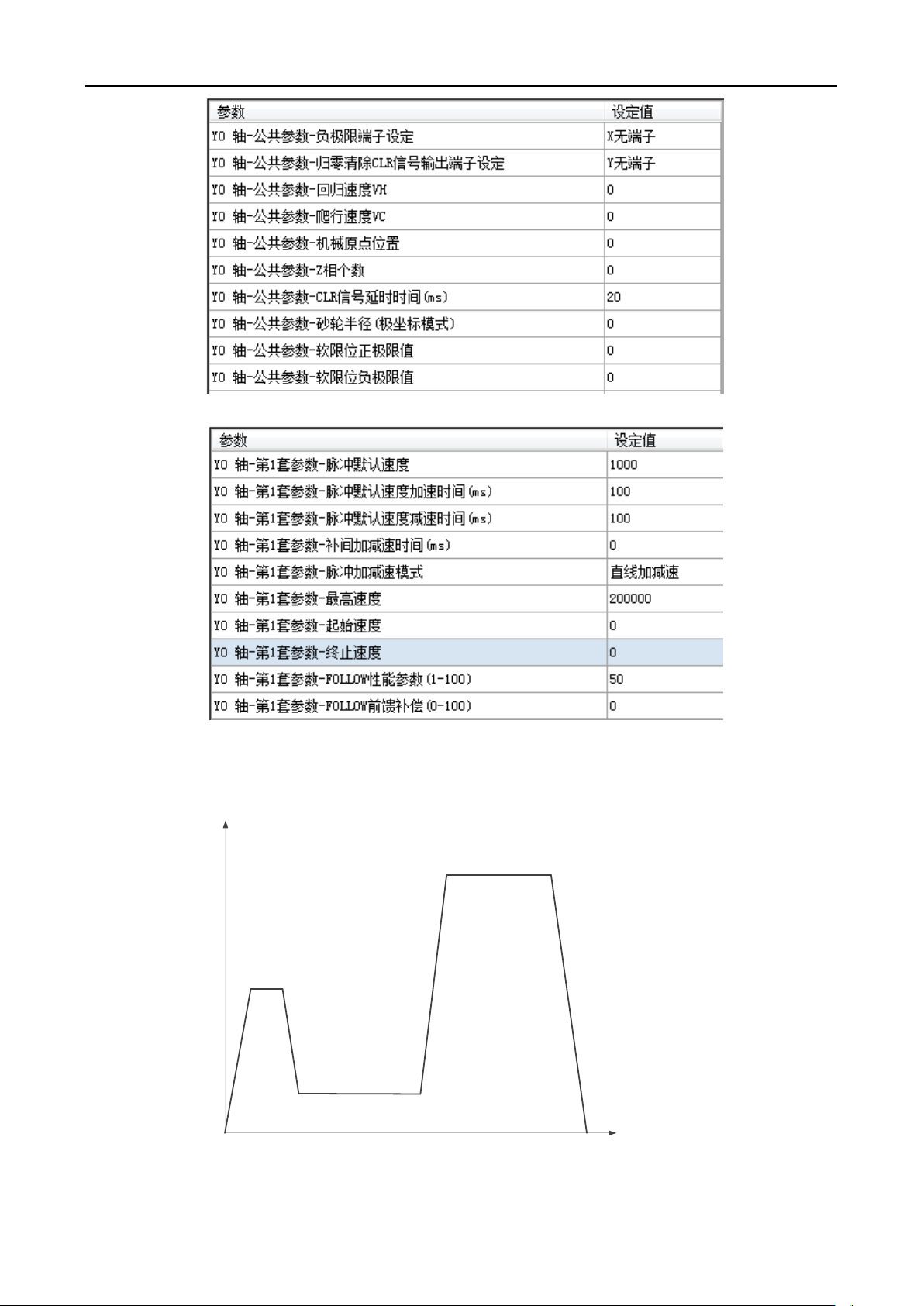

脉冲配置参数三
脉冲配置参数四
脉冲发送波形图
t
频率
800
3000
6000
0
3 应用程序举例
359
3-2．运动控制在弧形锯加工系统中的应用
1、弧形锯工艺介绍
弧形锯是用于切割圆弧木板的机械。机械特点是加工的圆弧半径大，电机负载大。
2、系统应用中的产品
产品名称
型号
数量
PLC
XG1-16T4
1
文本显示器
OP320-A
1
步进驱动器
DP-21P5
2
3、控制系统的构成
1）系统硬件的构成
